阻抗分析儀TH2851+CS-4電感值（頻響）測試
被測件：簡單封裝+硅片原型件
頻率范圍：1M~20MHz
電平范圍：5mV
試項目：電感值、Q值、頻響

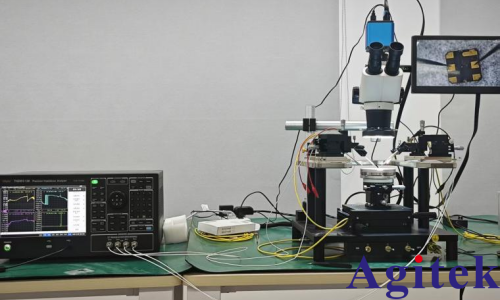

測試儀器：TH2851+CS-4（探針臺）
測試時的環境條件和地點
溫度Temperature | 25.5°C | 相對濕度Relative | 60% | 地點Site | 圖靈實驗室 |
測試校準

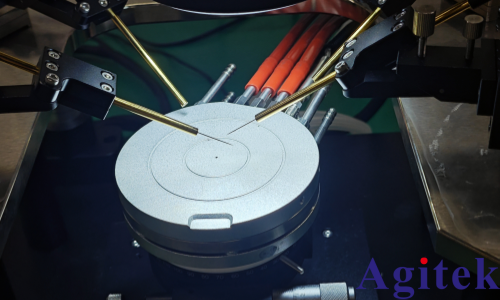

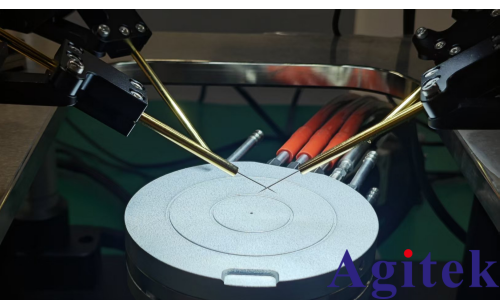

開路校準

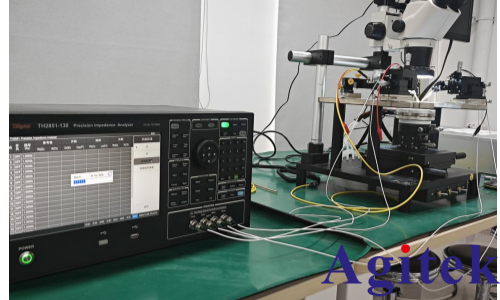

短路校準

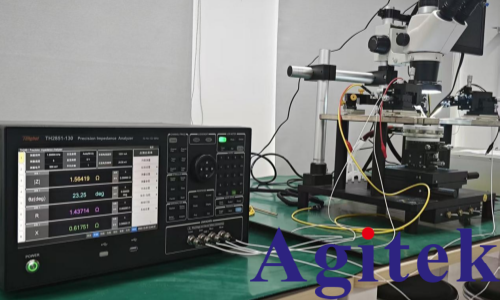

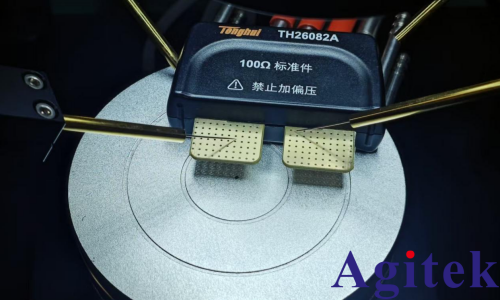

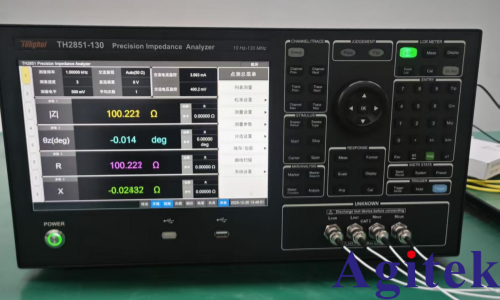

標準件測試
測試過程

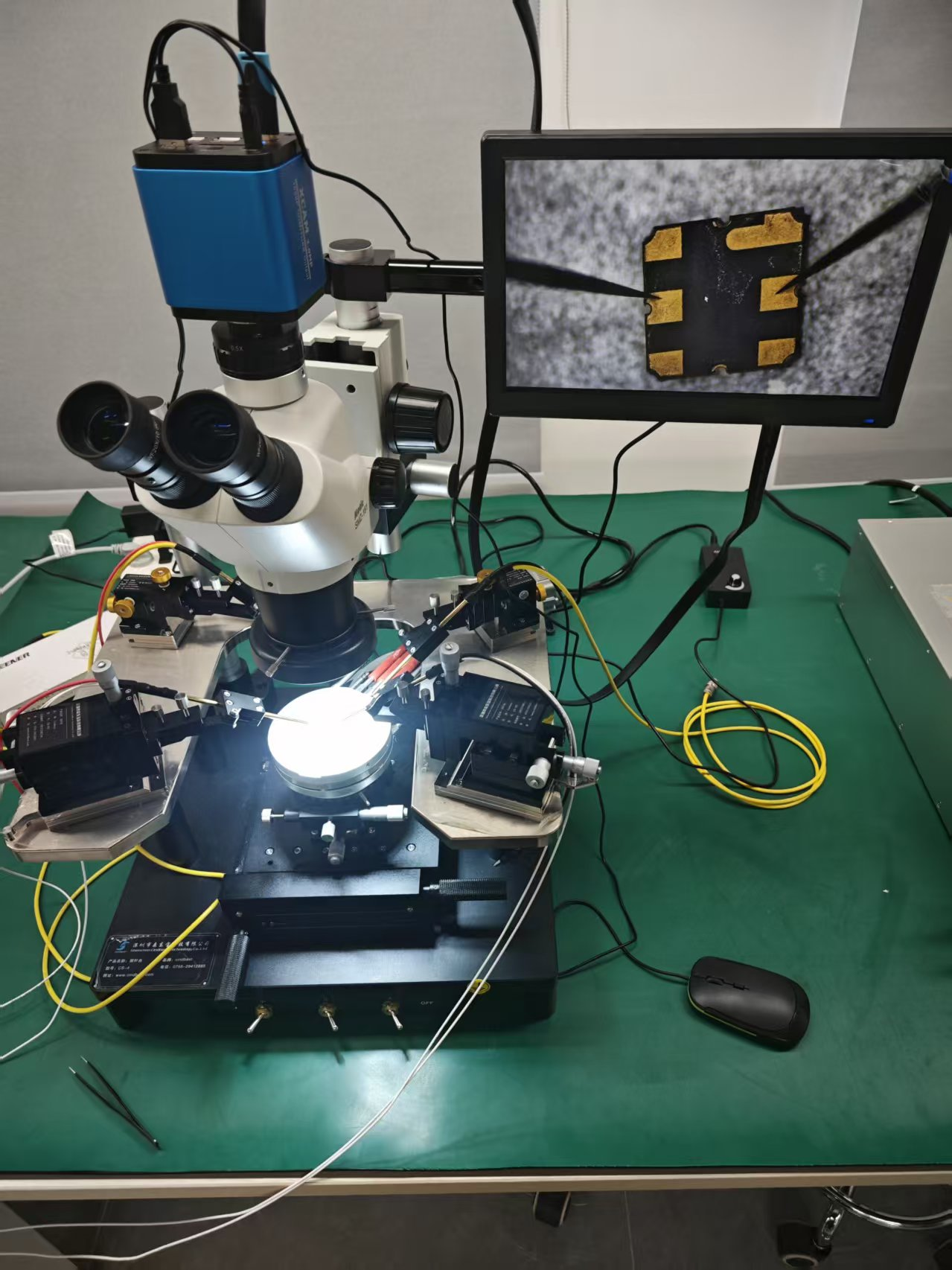

簡單封裝

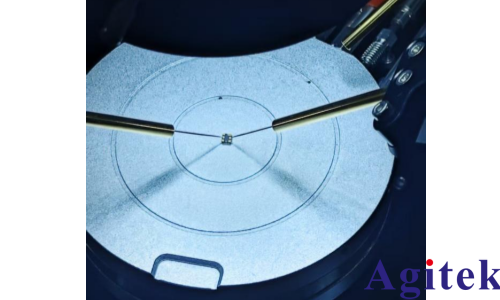

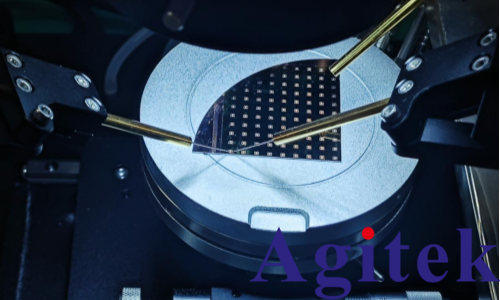

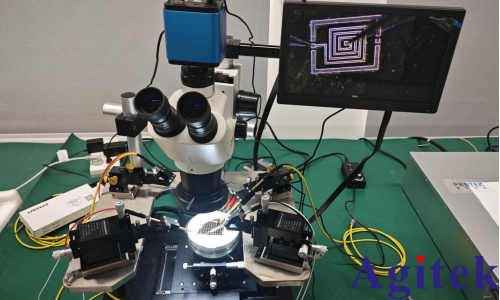

硅片原型件
測試結果
一、簡單封裝件測試數據：
Frequency(Hz) | |Z|Ohm-data | theta-z(deg)-data | Ls(H)-data | Q()-data |
1.00E+06 | 3.13E+01 | -1.72E+02 | -2.15E-07 | 1.49E-01 |
1.02E+06 | 2.47E+01 | -5.14E+01 | -3.01E-06 | 1.25E+00 |
... | ||||
1.37E+07 | 9.48E+01 | 1.17E+02 | 9.87E-07 | 2.00E+00 |
... | ||||
2.00E+07 | 4.58E+01 | -2.29E+01 | -1.42E-07 | 4.23E-01 |
2.00E+07 | 5.22E+01 | -2.96E+01 | -2.05E-07 | 5.68E-01 |
二、硅片原型件測試數據：(隨機三點測試重復性）
測點1：
Frequency(Hz) | |Z|Ohm-data | theta-z(deg)-data | Ls(H)-data | Q()-data |
1.00E+06 | 1.76E+01 | 1.68E+02 | 1.69E-07 | 2.10E-01 |
1.02E+06 | 2.20E+01 | -7.37E+01 | -3.28E-06 | 3.42E+00 |
... | ||||
1.00E+07 | 7.53E+01 | 1.18E+02 | 1.05E-06 | 1.85E+00 |
1.00E+07 | 7.36E+01 | 1.19E+02 | 1.02E-06 | 1.80E+00 |
... | ||||
2.00E+07 | 1.17E+02 | -4.12E+01 | -6.13E-07 | 8.74E-01 |
2.00E+07 | 1.59E+02 | -5.44E+01 | -1.03E-06 | 1.40E+00 |
測點2： | ||||
Frequency(Hz) | |Z|Ohm-data | theta-z(deg)-data | Ls(H)-data | Q()-data |
1.00E+06 | 2.34E+01 | 1.77E+02 | 6.05E-08 | 5.58E-02 |
1.02E+06 | 2.08E+01 | -5.74E+01 | -2.72E-06 | 1.56E+00 |
... | ||||
1.00E+07 | 6.38E+01 | 1.11E+02 | 9.48E-07 | 2.61E+00 |
1.00E+07 | 6.61E+01 | 1.17E+02 | 9.37E-07 | 1.98E+00 |
... | ||||
2.00E+07 | 1.05E+02 | -4.17E+01 | -5.55E-07 | 8.91E-01 |
2.00E+07 | 9.67E+01 | -4.16E+01 | -5.11E-07 | 8.88E-01 |
測點3： | ||||
Frequency(Hz) | |Z|Ohm-data | theta-z(deg)-data | Ls(H)-data | Q()-data |
1.00E+06 | 2.89E+01 | 1.74E+02 | 1.51E-07 | 1.13E-01 |
1.02E+06 | 2.10E+01 | -5.67E+01 | -2.72E-06 | 1.52E+00 |
... | ||||
1.01E+07 | 7.71E+01 | 1.25E+02 | 9.98E-07 | 1.43E+00 |
1.01E+07 | 7.99E+01 | 1.25E+02 | 1.04E-06 | 1.45E+00 |
... | ||||
2.00E+07 | 8.28E+01 | -4.37E+01 | -4.56E-07 | 9.56E-01 |
2.00E+07 | 1.00E+02 | -3.82E+01 | -4.94E-07 | 7.86E-01 |
結果分析
通過測量電感的 L（電感量） 和 Q（品質因數） 值是評估其在高頻工作環境下性能的手段，其核心用途在于超越理想的靜態參數，揭示電感在真實頻率下的動態行為，從而指導電路設計、元器件選型和故障診斷。
通過 L-f曲線，可以直觀地看到電感器在多大頻率范圍內能保持穩定的電感量，并精確找到其自諧振頻率。這是決定其可用工作頻率上限的根本依據。Q值直接關系到電路的性能、效率和溫升。是選擇高頻、高性能應用（如射頻電路）中電感的核心指標。

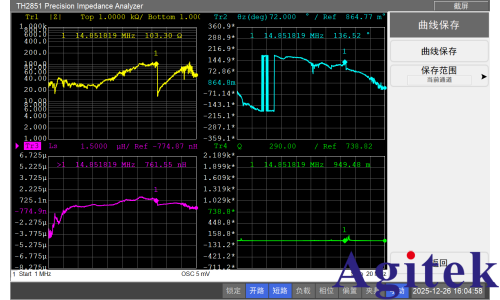

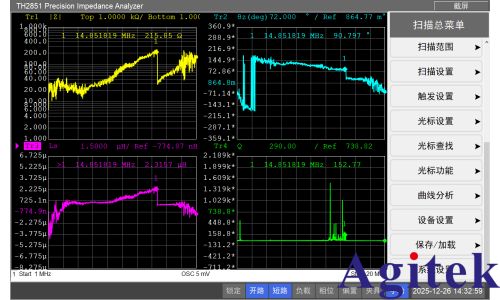

結合L-f、Q-f曲線以及測試數據可以知道，該電感**工作點在12.85MHz(Q-Max)之間，此時電感的感抗與損耗達到**比例。對于諧振電路，讓電路工作在此頻率附近能獲得**性能（如濾波器的最小插入損耗，振蕩器的最高效率）。自諧振點位于14.86MHz（|Z|-Max），此時電感的感抗與分布電容的容抗正好相等，發生并聯諧振，這是電感作為感性元件的極限工作頻率，超過此頻率，器件呈容性。
且通過封裝和硅原型件多次測試，重復性優良，這不僅是令人安心的一組數據，更是背后一整套嚴謹的工程體系（無論是制造體系還是設計體系）在高效、可靠運行的證明。
