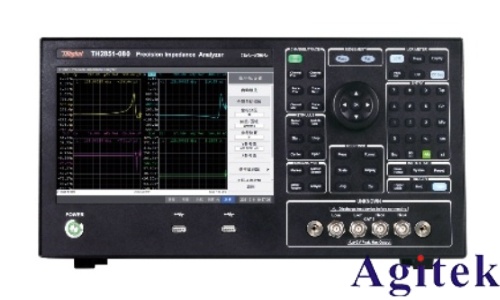

使用同惠阻抗分析儀TH2851測試壓電陶瓷的諧振頻率，是評估其電聲性能的關鍵環節。通過精確測量諧振頻率、反諧振頻率及阻抗特性，可判斷壓電陶瓷片的工作狀態與品質因素，為換能器設計提供依據。以下是詳細操作步驟：

一、測試準備

1. 儀器與附件檢查：確認TH2851已預熱30分鐘，確保系統穩定。檢查4端子開爾文測試夾具（4T）是否清潔，必要時用無水酒精擦拭觸點。

2. 連接被測器件（DUT）：將壓電陶瓷片的兩極牢固夾持在4T夾具上，注意電極接觸良好，避免虛接導致測量偏差。

3. 環境要求：測試環境應干燥、無強電磁干擾，必要時啟用金屬屏蔽盒以減少高頻噪聲。

二、儀器設置

1. 選擇測量模式：在主界面選擇“C-LCR”模式，進入阻抗分析功能。

2. 設置測試參數：

○ 頻率范圍：根據壓電陶瓷標稱頻率設定掃描區間，如標稱40kHz，則設置為30kHz～50kHz；

○ 測試電平：建議設為0.3V～1V，避免激勵過大引起非線性響應；

○ 掃描方式：選擇“頻率掃描”，步長設為100Hz以保證曲線分辨率。

三、執行測量

1. 觸發掃描：點擊“Start”鍵或觸摸屏上的啟動圖標，開始頻率掃描。

2. 觀察阻抗曲線：儀器將自動繪制阻抗模值（|Z|）與相位（θ）隨頻率變化的曲線。重點關注阻抗最低點（諧振頻率fr）和最高點（反諧振頻率fa）。

3. 標記特征點：利用光標功能定位fr與fa，記錄對應頻率值及阻抗幅值。

四、數據分析與判定

1. 諧振頻率提取：阻抗曲線的最小值對應諧振頻率，可通過ΔR計算公式驗證偏差： ΔR=[(R實測?R理論)×100%]/R滿量程。

2. 品質評估：若諧振峰尖銳且阻抗變化明顯，表明壓電性能良好；若曲線平緩或波動大，可能存在內部裂紋或極化不良。

3. 等效電路擬合（可選）：進入“ECA”功能，選用2或3元件模型擬合等效參數，進一步分析動態電容與串聯電阻。

五、后續處理

1. 數據保存與導出：測試完成后，保存數據至儀器內存，并通過USB接口導出為CSV或Excel格式，便于歸檔與比對。

2. 儀器維護：測量結束及時斷開DUT，執行“開路”與“短路”校準補償，每月進行一次系統自檢校準，確保長期精度。

六、注意事項

● 高頻測量時使用同軸電纜，減少信號損耗；

● 避免用手直接接觸陶瓷片電極，防止污染影響結果；

● 若出現數據異常波動，檢查夾具接觸或更換標準件重新校準。

通過以上規范操作，可高效、準確獲取壓電陶瓷的諧振特性，為產品研發與質量控制提供可靠數據支撐。
