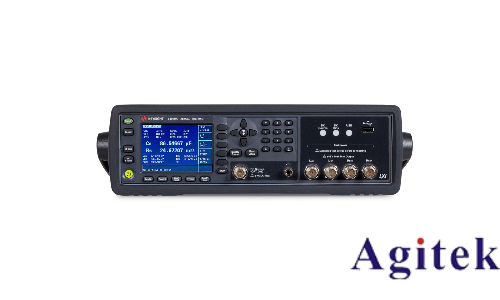

E4980A阻抗分析儀是一款高精度、高穩定性的測試儀器，廣泛應用于電子元器件研發、質量檢測及材料特性分析等領域。其能夠準確測量電阻、電容、電感等元件在不同頻率下的阻抗特性，為工程設計提供可靠數據支持。為了確保測量結果的準確性與可重復性，掌握規范的測量步驟至關重要。以下是使用E4980A進行阻抗測量的標準操作流程。

一、測量前準備工作

首先，檢查E4980A阻抗分析儀是否處于良好工作狀態，確認電源連接正常，并查看儀器是否在有效校準周期內。校準狀態直接影響測量精度，因此建議定期執行儀器自校或送檢校準。其次，根據被測元件的封裝形式（如貼片、插件等），選擇合適的測試夾具與連接線纜，如四端子開爾文夾具，以減小引線電阻和接觸電阻帶來的誤差。連接時務必保證接觸牢固，避免松動導致數據波動。

二、設置測量參數

開機后進入主界面，選擇“阻抗測量”模式。用戶可根據需求選擇單頻點測量或頻率掃描測量。若需分析元件在寬頻范圍內的響應特性，應設置頻率掃描范圍，例如從20 Hz至2 MHz，并設定合適的掃描點數與掃描速度。同時，可配置測量參數如交流測試電平、直流偏置電壓等，以模擬實際工作條件。

三、執行測量操作

將被測元件正確接入測試夾具，確保極性無誤且連接穩定。確認所有設置無誤后，按下“測量”按鈕，儀器將自動施加激勵信號并采集響應數據。測量過程中，屏幕實時顯示阻抗幅值、相位角、等效串聯電阻（ESR）、品質因數（Q值）等關鍵參數。對于頻率掃描模式，儀器會生成阻抗-頻率曲線，便于直觀分析元件頻率特性。

四、數據記錄與保存

測量完成后，應及時記錄或保存測試結果。E4980A支持將數據存儲于內部存儲器或通過USB/LAN接口導出至計算機，便于后續分析與報告生成。建議對重要測試數據進行命名歸檔，并附帶測量條件說明，以保證可追溯性。

五、注意事項與誤差控制

測量過程中應盡量避免強電磁干擾環境，尤其是在高頻段測試時，外界噪聲可能顯著影響結果。溫度變化也會引起元件參數漂移，建議在恒溫環境中操作。此外，務必在測量前完成開路、短路及負載補償，尤其在更換夾具或延長線后，必須重新執行補償程序，以消除系統誤差。

綜上所述，E4980A阻抗分析儀通過科學的操作流程，能夠?qū)崿F(xiàn)高效、精準的阻抗測量。遵循標準步驟，注重細節控制，不僅提升測試效率，更為產品研發與質量控制提供堅實的數據基礎。
