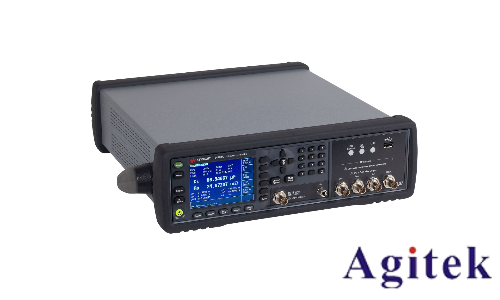

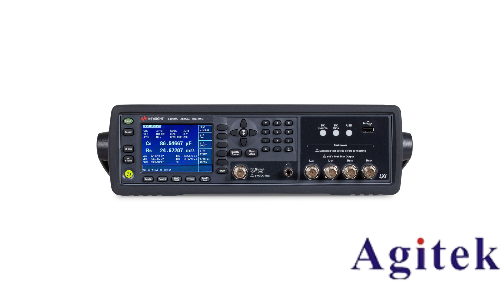

E4990A阻抗分析儀是一款高性能精密儀器，廣泛應用于電子元器件、材料特性及高頻電路的交流阻抗測量。其測量結果準確、重復性好，但要獲得可靠數據，必須遵循規范的操作流程。以下是使用E4990A進行阻抗測量的完整步驟，涵蓋從準備到數據分析的全過程。

一、儀器準備與電路連接

首先啟動E4990A阻抗分析儀，連接合適的測試夾具，如16047E引線式適配器或專用材料測試夾具。確保測試端口清潔、無氧化，避免接觸電阻影響測量精度。將被測件（DUT）正確接入夾具，注意電極接觸良好，避免松動或偏移。若進行材料測試，需預先制備規則樣品，并測量其幾何尺寸以計算電極面積。

二、儀器校準與補償

校準是確保測量準確性的核心環節。必須依次執行以下三步補償：

1. 開路校準：移除被測件，保持夾具開路，執行“Open”校準；

2. 短路校準：使用短路片連接夾具電極，執行“Short”校準；

3. 負載校準：接入標準電阻（如100Ω），在軟件中設置對應阻值后執行“Load”校準。 若使用延長線或特殊夾具，還需進行相位補償和標準電阻測試，以消除傳輸線效應帶來的誤差。

三、設置測量參數

在控制界面設置合適的測量條件：

● 頻率范圍：根據被測件特性設定，如1kHz至1MHz；

● 掃描點數：選擇201點或更高，以獲得精細頻響曲線；

● 掃描方式：可選線性或對數掃描；

● 測量模式：常用“CP-D”模式（并聯電容與損耗角正切）；

● 平均次數：適當提高可降低噪聲，提升數據平滑度。

三、開始測量與數據采集

確認所有設置無誤后，按下“開始”按鈕，儀器將自動掃描設定頻率范圍，記錄各頻點的阻抗、電容、電感及損耗參數。測量過程中應保持環境穩定，避免振動或電磁干擾。

四、數據分析與結果處理

測量完成后，通過圖形界面查看阻抗隨頻率變化的曲線。重點關注諧振點、阻抗匹配情況及損耗特性。可導出數據為CSV格式，用于進一步分析。對于材料測試，結合測得電容值、樣品厚度與電極面積，利用公式計算介電常數與介電損耗，為材料性能評估提供依據。

五、定期維護與質量控制

為保持儀器精度，應定期進行系統校準，并檢查測試線纜與夾具狀態。測量前可通過短路測試驗證校準質量——理想狀態下短路電阻應接近幾毫歐。

綜上所述，E4990A阻抗測量不僅依賴先進硬件，更需嚴謹的操作流程。只有在正確連接、精準校準、合理設置和科學分析的基礎上，才能充分發揮其高性能優勢，為科研與工程應用提供可靠數據支持。
