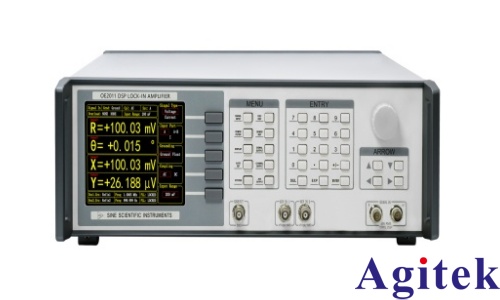

鎖定放大器（Lock-in Amplifier）是一種專用的信號處理裝置，常被用于提取微弱信號或信噪比低的信號。它通過將輸入信號與參考信號相互比較，并利用同步檢測技術進行濾波和放大，從而有效地抑制噪聲和雜散信號，提取出所需的信號成分。鎖定放大器廣泛應用于科學研究、光學測量、譜分析等領域，具有高靈敏度、高準確性等特點。

1.鎖定放大器工作原理

鎖定放大器的工作原理基于同步檢測技術。其基本原理可以概括為以下幾個步驟：

1. 參考信號： 鎖定放大器需要一個參考信號作為基準，通常由一個穩定的振蕩器產生。這個參考信號的頻率與待測信號中感興趣的信號成分一致。

2. 輸入信號： 待測信號與參考信號之間存在一定的相位差和幅度差。待測信號可以是一個周期性信號，或者是一個非周期性但有一定穩定性的信號。

3. 同步檢測： 鎖定放大器將輸入信號與參考信號進行相乘，得到乘積信號。然后通過低通濾波器對乘積信號進行濾波，去除高頻噪聲和雜散信號。

4. 放大輸出： 經過濾波的乘積信號被放大，產生輸出信號。輸出信號的幅度直接與待測信號中感興趣的成分有關。

鎖定放大器通過同步檢測技術，能夠有效地抑制噪聲和雜散信號，提取出微弱的信號成分。其核心在于將輸入信號與參考信號相互比較，并利用濾波和放大技術放大所需的信號。

2.鎖定放大器和鎖相放大器的區別

雖然名字相似，但鎖定放大器（Lock-in Amplifier）和鎖相放大器（Phase-locked Amplifier）是兩種不同的信號處理裝置，它們有一些明顯的區別。

1. 工作原理： 鎖定放大器基于同步檢測技術，通過將輸入信號與參考信號相互比較來提取所需信號成分。而鎖相放大器則是基于鎖相環的原理，通過調整輸出信號的相位與參考信號一致，從而實現對輸入信號進行放大和穩定。

2. 頻率范圍： 鎖定放大器適用于低頻信號的處理，通常工作在幾百Hz到幾十kHz的頻率范圍。而鎖相放大器可處理更高頻率范圍的信號，常用于MHz甚至GHz級別的頻率。

3. 應用領域： 鎖定放大器主要應用于信號提取、噪聲抑制和信噪比增強等領域，如科學研究、光學測量、譜分析等。鎖相放大器則常用于相位測量、頻率合成、時鐘同步等需要保持相位一致性的應用，如頻率合成器、數字通信系統等。

4. 靈敏度和準確性： 鎖定放大器具有高靈敏度和高準確性，能夠提取出微弱的信號成分并測量其幅度。鎖相放大器對于相位的保持和測量更為關鍵，能夠?qū)崿F(xiàn)高精度的相位調節和測量。

5. 相位調節功能： 鎖定放大器通常沒有相位調節功能，只能通過調整參考信號的相位來適應輸入信號。而鎖相放大器具有相位調節功能，能夠?qū)崟r(shí)調節輸出信號與參考信號的相位差，用于相位同步或相位測量。

盡管鎖定放大器和鎖相放大器有一些區別，但它們?cè)谔囟I(lǐng)域中都扮演著重要的角色。鎖定放大器的高靈敏度和抗噪聲能力使其在弱信號檢測和低頻信號處理方面具有優勢。而鎖相放大器則在需要精確測量相位和頻率的應用中發揮作用。無論是鎖定放大器還是鎖相放大器，它們都是基于精密的信號處理技術，為科學研究和工程應用帶來了重要的技術支持和創新。
