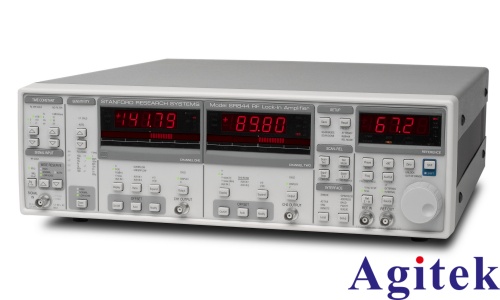

SR844鎖相放大器工作頻率范圍為25kHz至200MHz，具備80dB的動態儲備，能夠從強噪聲背景中提取微弱信號。該設備廣泛應用于物理、化學、生物及材料科學領域的精密測量。

一、主要特性

寬頻范圍：25 kHz – 200 MHz。

高靈敏度：輸入噪聲低至1nV/√Hz。

時間常數：100μs – 30ks，斜率可選6/12/18/24 dB/oct。

接口豐富：標配GPIB和RS-232接口，支持遠程編程控制。

自動功能：支持自動增益（Auto-gain）、自動相位（Auto-phase）和自動儲備（Auto-reserve）。

二、基本操作流程

1. 信號連接

信號輸入：將待測信號接入INPUT端口，注意阻抗匹配（通常為50Ω）。

參考輸入：若使用外部參考，將參考信號接入REF IN；若使用內部振蕩器，設為 INTERNAL 模式。

2. 參數設置

頻率：通過旋鈕或數字鍵盤設置參考頻率，需與待測信號調制頻率一致。

靈敏度（SENS）：根據信號大小調整。若不確定，可先設為較低靈敏度，再逐步提高。

時間常數（TC）：長按“TC”鍵選擇合適的時間常數。短時間常數響應快但噪聲大，長時間常數響應慢但平滑。

3. 自動優化

自動增益（AGC）：長按“AGC”鍵，設備將自動調整增益以優化動態范圍。

自動相位：按下“Auto-phase”鍵，自動校正參考信號相位，確保X或R通道讀數最大。

4. 諧波測量

按下“HARM”鍵，可在基頻（1F）、二次諧波（2F）或三次諧波（3F）之間切換，用于非線性特性分析。

三、遠程控制

SR844支持通過GPIB或RS-232進行計算機控制。常用SCPI指令如下：

FREQ 5000：設置頻率為5kHz。

HARM 2：選擇二次諧波測量。

SNAP? 1,2：同時讀取通道1和通道2的數據。

四、維護與故障排除

1. 日常維護

清潔：使用干燥壓縮空氣清理散熱孔及接口。

存儲：長期不用時，請存放于干燥環境（濕度<50%）。

2. 故障代碼處理

Err1（輸入過載）：降低靈敏度或減小輸入信號幅度。

Err2（參考信號異常）：檢查外部參考連接，或重啟設備。

Err3（內部過熱）：清理散熱口，確保通風良好。

Err4（通信中斷）：檢查GPIB/RS-232連接線是否松動。

五、安全須知

儀器必須可靠接地（接地電阻<0.5Ω），以防電擊及干擾。

信號線與參考線建議使用屏蔽電纜，以減少環境噪聲耦合。
