一、引言

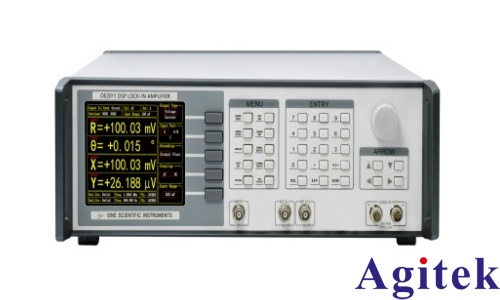

在電化學、材料科學及精密傳感器領域，微小阻抗（或電阻）的精確測量至關重要。由于待測信號常被淹沒在強烈的環境噪聲中，傳統的萬用表或簡易電橋難以勝任。鎖相放大器（Lock-in Amplifier）憑借其卓越的信噪比改善能力，成為該領域的核心工具。本文以賽恩（Sain）鎖相放大器為例，結合四端子測量法，闡述微小阻抗測量的實驗操作流程。

二、實驗原理與電路設計

1. 核心原理：鎖相放大器利用相關檢測技術，僅提取與參考信號同頻同相的信號分量，能有效濾除寬帶噪聲。假設待測電池兩端電壓響應為 U(t)=Umsin(ωt+φ1)+n(t)（其中 n(t)為噪聲），通過將輸入電流轉換為參考電壓信號 Sref(t)，經過相關運算后，可得出阻抗 Zbat與相關器輸出 R(0)的線性關系。

2. 四端子測量法：為消除引線電阻和接觸電阻對微小阻抗測量的影響，必須采用四端子（開爾文）連接法。兩根電流引線用于向被測件注入恒定的交流激勵電流，兩根電壓引線則用于高阻抗差分采集被測件兩端的真實電壓降。這種連接方式能有效隔絕接觸不良帶來的誤差。

三、實驗操作步驟

準備階段

1. 環境準備：為減少50Hz工頻干擾，建議在屏蔽箱內進行實驗，或使用雙層屏蔽的測量放大器。連接線路應盡量縮短，且電流線與電壓線應分開走線。

2. 配制標準液（如適用）：若測量溶液電導率，需使用超純水（如18.2 MΩ·cm）配制標準溶液（如氯化鉀），并通入惰性氣體（如氬氣）排出溶解的 CO2，防止溶液電導率漂移。

硬件連接

1. 信號源設置：使用函數發生器（如普源精電DG4102）產生特定頻率的正弦波信號作為激勵源。

2. 電路搭建：將激勵信號通過恒流源電路轉換為特定頻率的交流恒定電流，注入被測件兩端。被測件的電壓響應通過差分放大電路分離出交流分量并放大，隨后接入賽恩鎖相放大器的信號輸入端（SIG IN）。

3. 參考信號接入：將函數發生器的同步輸出端（SYNC或REF OUT）連接至鎖相放大器的參考輸入端（REF IN），確保兩者同頻同相。

參數設置與測量

1. 參數配置：開啟賽恩鎖相放大器，設置合適的量程和時間常數（Time Constant）。時間常數越大，濾波效果越好，但響應速度越慢。根據待測信號的頻率設置中心頻率。

2. 數據采集：注入激勵電流，觀察鎖相放大器的輸出讀數（通常為 RRR 值，即信號幅值）。記錄不同頻率下的輸出值，可繪制阻抗譜。

3. 定標與計算：理論證明，阻抗值 Zbat與相關器輸出 R(0) 成正比。實際測量中，需先測量一個已知阻值的標準電阻 Z0，記錄其輸出 R0(0)，確定比例系數。最終被測阻抗計算公式為：Zbat=Z0×R(0)/R0(0)。

四、結論

利用賽恩鎖相放大器配合四端子測量法，可顯著提高微小阻抗測量的精度和抗干擾能力。通過改變注入電流的頻率，不僅能測得單一頻率下的阻抗值，還能獲取全頻段的阻抗譜，為分析材料或電池的內部特性提供了有力的數據支持。實驗成功的關鍵在于嚴格的屏蔽措施、精確的四端子連接以及準確的定標過程。
