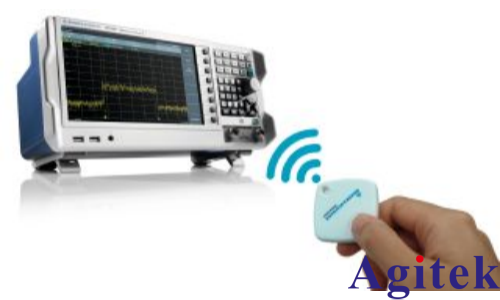

采用可靠、經濟實惠的 R&S?FPC 頻譜分析儀，智能驗證并解碼低功耗藍牙（Bluetooth? LE）發射信號。

藍牙? 4.0 數據包

您的任務

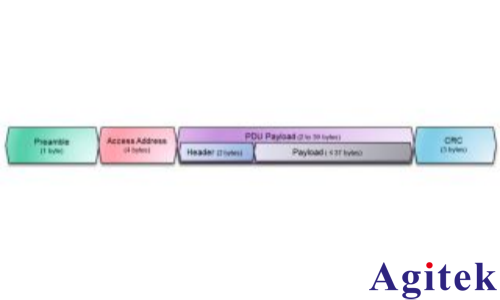

BLE 采用 40 個信道，其中 3 個專用信道（37、38 及 39）用于廣播包，其余 37 個信道（1 至 36）用于數據包。鏈路層數據包結構由 4 個必需字段組成：前置碼、訪問地址、PDU 有效載荷、循環冗余校驗 (CRC)。

在 BLE 發射機的設計期間和之后，必須執行測試以確保發射信息準確無誤。必須執行多種測試，包括驗證測試數據包結構、輸出功率、調制特性以及載頻誤差。

測試與測量解決方案

BLE 產品一般價格實惠，因此相應分析儀也需如此。與同類產品相比，R&S?FPC 具備出色的射頻性能、理想的性價比，并且能夠靈活擴展頻率范圍， 因此成為測試 BLE 發射機的理想之選。

應用

在對 BLE DUT 執行任何測試之前，將天線或 DUT 連接至 R&S?FPC 射頻輸入端口，然后根據下表數值配置測試裝置。

眼圖解讀

驗證數據結構

可以在符號顯示中識別不同數據包的數據結構。在圖 1 中，BLE 信標廣播信道顯示 8 位前置碼、32 位訪問地址以及 16 位報頭。最后 24 位是 CRC。報頭和 CRC 之間為有效載荷。發射的符號應符合設計。

調制信號

調制偏差模式在頻譜視圖中顯示 BLE 調制信號。載頻偏差、載波功率、載頻漂移和調制誤差顯示在信號上方。檢查這些數值，確保結果處于設計規格范圍內。

評估 BLE 信號質量

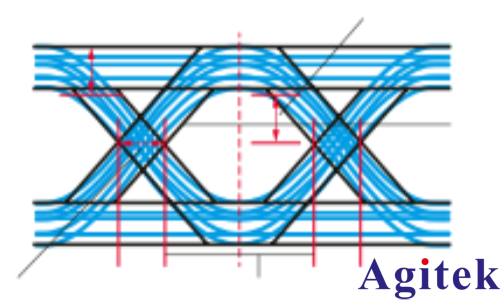

用戶可以借助眼圖快速目測信號完整性。借此，用戶可以輕松識別設計問題。

摘要

用戶可借助R&S?FPC和R&S?FPC-K7調制分析選件，輕松評估BLE發射信號。R&S?FPC-K7還支持AM、FM、ASK及FSK調制分析。

Bluetooth? 字標及徽標是 Bluetooth SIG, Inc 所有的注冊商標，羅德與施瓦茨對此類標志的任何使用都是在許可下進行的。
