阻抗分析儀IM3570在電感類元件特性檢測中的應用
在電子元器件的研發與生產中,電感、線圈及變壓器等磁性元件的性能直接影響電路的穩定性與效率。橫河電機阻抗分析儀IM3570憑借其寬頻、高精度與多功能集成優勢,成為此類元件特性檢查的理想工具。
IM3570具備4Hz~5MHz的寬測量頻率范圍,覆蓋從低頻工況到高頻開關電源應用的廣泛需求。配合DC~5MHz可用的4端子探頭L2000,可有效消除引線電阻影響,提升小阻抗元件的測量精度,尤其適用于低阻抗電感與含鐵芯線圈的測試。

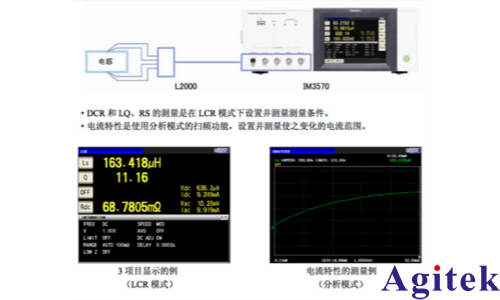

在LCR測量模式下,IM3570支持多參數同步顯示,可在同一畫面中實時呈現電感值(L)、品質因數(Q)、等效串聯電阻(Rs)及直流電阻(DCR)等最多4項關鍵參數。這一集成化顯示設計顯著提升測試效率,便于工程師快速評估元件綜合性能。對于因外加電壓變化而導致電感值波動的非線性元件(如鐵氧體磁芯電感),IM3570支持恒流源測量模式,確保測試條件穩定,提升數據可重復性。
針對含鐵芯線圈的電流依賴特性,IM3570的分析模式配備電流掃頻功能。通過逐步改變測試電流,自動采集不同電流下的阻抗參數,并以圖表形式直觀呈現電感量、Q值等隨電流變化的趨勢,幫助識別磁芯飽和點、優化工作電流區間,為電源變壓器、功率電感的設計與選型提供有力數據支持。
此外,4端子探頭L2000接觸可靠,適合實驗室與產線環境頻繁操作,配合IM3570的快速響應特性,實現高效、高重復性的批量檢測。
綜上所述,IM3570以其寬頻測量能力、多參數集成顯示與電流特性分析功能,為電感、變壓器等元件的全面特性評估提供了高效、精準的解決方案,是電子研發與質量控制環節中不可或缺的專業工具。
