IT2705是一款高度集成的模塊化直流電源分析儀，專為動態功耗測量、電池模擬與電源特性分析而設計。集成直流電源、回饋負載、任意波形發生器、示波采樣與數據記錄功能，支持圖形化操作界面，無需二次開發即可完成復雜測試流程。IT2705直流電源分析儀支持多種功能模塊靈活組合，包括直流源、雙向源、回饋負載及SMU模塊，單模組功率覆蓋20W至500W，最多配置8通道。適用于IoT終端、芯片供電、汽車電子與智能穿戴等場景，助力工程師深入解析啟動波形、瞬態響應與功耗特性，全面提升測試效率與準確性。

產品特點

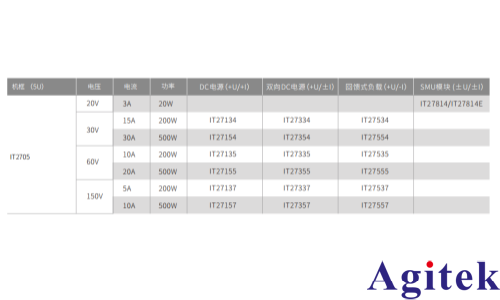

? 支持20種模組（包括DC源、回饋載、雙向源、SMU模組）

? 最多可安裝8個模組，通道間獨立控制且相互隔離

? 支持兩組”主從并聯“設置，輕松升級功率測試范圍*1

? 圖形化操控界面，引導式菜單界面，極大提升易用性

? 集成LIST、序列輸出、電池測試/仿真、任意波形自定義與正弦掃頻等多種功能于一體

? 通過配備IT27814SMU模組，標配支持電化學阻抗譜（EIS）測試功能，頻率范圍0.01Hz~20kHz

? 內置安時/瓦時統計功能，自動統計回饋電量

? 靈活切換界面顯示模式：Meter/Scope/DataLogger

? 示波模式下，采樣率高達200kHz

? 數據采樣記錄最小時間間隔高達20us

? 支持Web控制功能，使用通用的瀏覽器實現所有功能控制

? 標配USB/LAN/CAN/DigitIO通信接口，提供免費程控軟件PV2700

*1IT27814&IT27814E模組僅在CC模式下支持并聯

產品功能與優勢

八通道模塊化電源分析平臺

IT2705直流電源分析儀是一款性能強大、操作高效的模塊化電源分析主機，支持最多安裝8個不同類型的模組（直流源、雙向源、回饋負載、SMU模組），并通過彩色觸控屏實時監控所有通道參數，支持View1/View4/View8等多種Meter模式切換。所有模塊可在同一系統中協同運行，實現輸入、輸出與負載的統一控制與監測，免去多臺儀器組合的復雜流程。尤其適用于DC-DC模塊測試，源與負載可同框集成，一站式完成供電、加載、測量與數據采集，顯著提升研發效率。同時，模塊支持靈活更換與升級，滿足測試需求變化，助力實現長期投資價值最大化。

示波功能

IT2705直流電源分析儀全系模組均具備高達200kHz的示波采樣率，支持對DUT電壓、電流與功率波形的高帶寬、實時監測，無需外接電流探頭、分流器或電壓探頭，即可完整捕捉啟動/關斷瞬態、負載波動及干擾事件，顯著簡化測試流程并提升分析效率。此外，IT2705直流電源分析儀面板配備獨立示波操作鍵（含觸發、單次捕捉、運行/停止、時基調節等），讓調試更直觀、更高效。

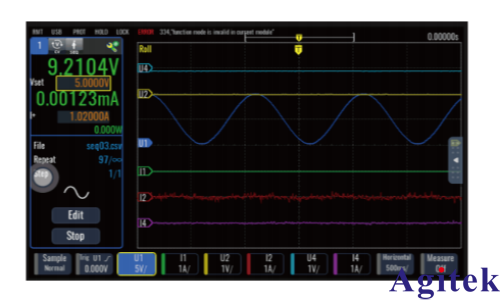

任意波形模式（Arb）

IT271XX/IT273XX/IT275XX/IT278XX模組均配備高性能任意波形（ARB）輸出功能，支持用戶自定義電壓、電流、功率或阻值隨時間變化的輸出序列，可精準模擬DUT輸入端的電壓瞬變、干擾跌落、負載脈沖等動態工況。內置多種標準波形類型，包括正弦波（Sine）、脈沖（Pulse）、梯形（Trapezoid）、指數（Exponential）、階躍（Step）、斜坡（Ramp）、階梯（Staircase）以及用戶自定義波形（最多128點數據導入）。ARB功能廣泛應用于電池工況仿真、DC-DC穩定性測試及通信設備啟動行為分析等多類動態測試場景。

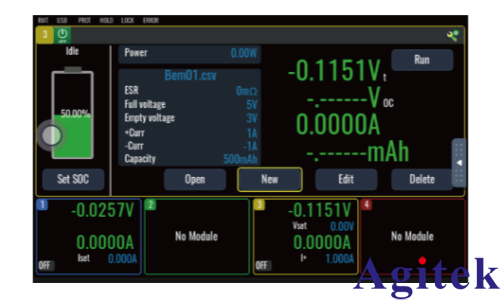

電池模擬功能

IT273XX/IT278XX模組支持電池模擬器功能，可精確還原電池在不同荷電狀態（SOC）下的電壓-電流行為。用戶可設置電池的開路電壓、內阻和容量等關鍵參數，系統將根據DUT的電流請求動態調整輸出電壓，模擬真實電池的充放電過程。相比實際電池，模擬器具備更高的可重復性，特別適合用于電池供電設備開發、電源管理芯片驗證等場景。
