天線已成為消費類電子設備的重要組件，在小型便攜的低功耗設備中也是如此。因此，天線需要確保體積小巧、節能高效。

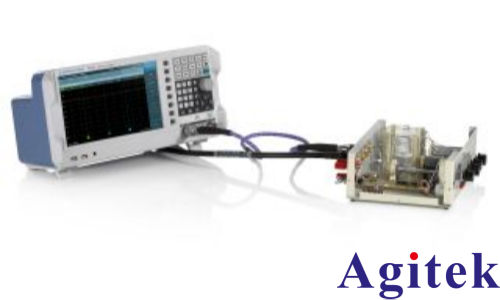

連接到 R&S?FPC1500 和天線電纜的匹配網絡

您的任務

天線匹配是所有發射射頻系統的一個重要因素，以便實現一流覆蓋和低功耗。但是，天線的外形尺寸是一個棘手問題。常用于 IoT 應用的小型天線由于尺寸受到限制，需要權衡性能。小型天線的低效率特性通常包含在鏈路預算計算中，并且會通過提高發射功率加以解決，但這會損害電池壽命等系統性能。因此，適宜的天線匹配非常重要，因?yàn)槠ヅ淞己玫奶炀€可以盡量提高其作為輸入端接收的功率的輻射效率。

羅德與施瓦茨解決方案

為了補償電纜和連接器的影響，需要在測量平面（即耦合網絡和網絡分析儀電纜之間的接口）進行校準。手動校準需要手動切換開路器-短路器-負載標準件，既容易出錯又耗時。R&S?ZN-Z103 校準單元可自動切換標準件。這有助于減少連接錯誤，并將校準時間縮短到幾秒。天線的匹配步驟包括：

校準

測量

調整

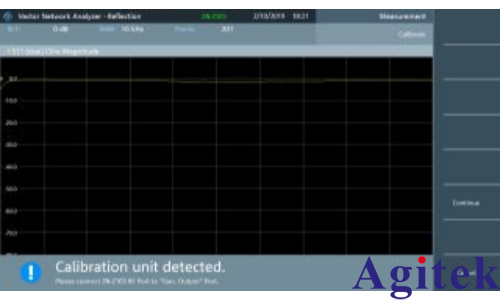

USB端口處檢測到的 R&S?ZN-Z103 校準單元

校準

首先設置測量條件，包括所需頻率范圍、分辨率帶寬和測量點數量。然后，將 R&S?ZN-Z103 連接到 R&S?FPC1500 的 USB 端口。儀器會自動識別校準單元。接著，將同軸電纜的兩端分別連接到 R&S?FPC1500 的輸出端口和校準單元。依次按下“Calibrate”（校準）、“Full 1-port”（全單端口）。儀器現已完成校準。

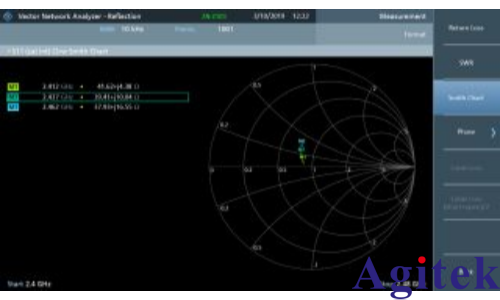

使用多個標記記錄 R + jX 阻抗值

測量

天線附近的物體（如外殼、實驗室設備、電纜或測量設備）會改變天線輻射方向圖及其輸入阻抗。因此，需要盡可能將天線放置在與其期望操作區域相似的環境中。
史密斯圓圖是直觀顯示匹配狀態的簡單方法，可通過 R&S?FPC-K42 矢量反射測量選件獲得。記錄標記的 R + jX 阻抗值。適宜在中頻或使用多個標記在多個頻率中記錄此值。

調整

許多模擬器均可用于計算所需的匹配網絡。計算完成后，可以構建相應網絡并連接到天線。重新測量連接匹配網絡的天線以檢查天線集成狀況，以便驗證匹配質量。

您可能需要稍加調整。您可以輕松了解更改事宜，只需使用隨儀器附送的免費電腦軟件 R&S?InstrumentView 進行記錄和對比即可。

總結

IoT 和低功耗設備的天線匹配涉及合理平衡外形尺寸、功耗和信號覆蓋。R&S?FPC1500 測量天線反射性能，有助于調整設計以實現適宜的天線匹配，進而在電池壽命和信號覆蓋或接收方面提供一流的用戶體驗。
