艾德克斯可編程直流電源光伏功率優化器的測試
一塊太陽能就電池板的功率一般在 400W 以下,為了實現更大的發 電容量,需要多個組件以串并聯的方式構成光伏陣列。但在實際項目中, 很難保證所有組件都保持一致的角度及朝向。各組件的電性參數不一致, 組串發生部分遮擋,或者損傷等因素,都會導致系統輸出功率減少,專 業術語稱之為“失配損失”,它將不同程度影響電站的發電量。
目前在組件端消除失配影響的解決方案之一為使用功率優化器,每 一塊光伏組件連接一個具有最大功率點跟蹤功能的功率優化器,且每個 光伏組件的輸出接入至功率優化器模塊的輸入端。光伏優化器可根據串 聯電路需要,將低電流轉化為高電流,最后將各功率優化器的輸出端串 聯并接入匯流箱或逆變器。優化器監控并優化每塊光伏電池板的電能, 即使陣列中任意一塊電池板出現失配問題時,其他電池板仍然能輸出最 大功率,因而能夠補償因失配問題而產生的發電量損失。
1、光伏功率優化器的基本原理
每塊光伏組件均接入功率優化器,每塊組件相對于光伏陣列來說是 一個獨立的整體,它的輸出功率不會受到其他任何組件的影響,一直輸 出在當前環境條件下的最大功率值。
對于傳統的組串設計方案,當某一組串的其中一塊組件受到陰影遮 擋,一般是電壓不變,電流下降,如一個 20 串 270W 的組串,在某一 天氣下工作電流電壓是 8.4A32V,總功率為 5400W,如果其中一塊組 件受到陰影遮擋,電流下降到 3.2A,整個回路電流都會下降,總功率 變為 2048W,下降約 62%。
當增加優化器后,被陰影遮擋的組件不再影響其他組件的發電,通 過優化器內部的小變壓器 DC-DC 控制電路來改變組件的輸出電流,和 其他組件的電流進行匹配(當然優化器需要監測同一路組串上其他組件 的輸出電流,發現不一致后才能對自身的輸出電流大小的進行調節),該組件電流 3.2A 提升為 8.4A,電壓由 32V 降低為 12.5V,那么實際的 功率輸出為 270*19+102=5232W,即實際損失功率 3%。

2、艾德克斯測試解決方案
由于光伏優化器的功率較小,目前常見的一般為 375W,用傳統的 大功率光伏模擬源進行測試,會造成功率的浪費。
艾德克斯始終致力于提供新能源行業的測試解決方案,我司 IT-M3600 系列回饋式源載系統即將推出太陽能電池板 I-V 曲線模擬功 能,可用于光伏優化器、微逆變器等產品的測試,降低測試成本。
(1) Source 模擬太陽能電池板
IT-M3600 系列搭配 SAS1000 軟件形成太陽能光伏仿真電源,可設 置光照及溫度參數實現光伏 IV 曲線輸出模擬,完成 EN50530 等五種標 準法規測試,也可完成光伏陣列的陰影遮蔽模擬。
(2) Load 進行拉載測試

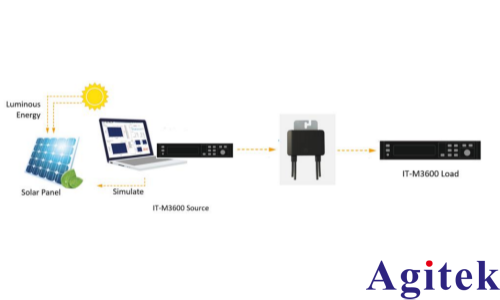

光伏優化器是一個 DC-DC 的模塊,后端可以用 IT-M3600 系列 Load 模式進行 CV 拉載測試。 IT-M3600 可以對光伏優化器進行完善的測試,如下圖 2 所示:

艾德克斯 IT-M3600 回饋式源載系統在一臺機器內融入了兩臺設備, 既是一臺雙向電源,也是一臺回饋式負載,能量雙向流動,一機多用。 作為負載時,其能量回收功能可將吸收的直流電轉化成工頻交流電返回 給電網。作為電源時,也可以被當作一臺寬范圍的雙向直流電源使用。 IT-M3600 很好的融合了兩種設備的優點,同時其 ?U 的 Mini 體積也為 用戶節省了空間、時間以及成本。
