在現代電子電路設計和調試過程中，數字源表作為一種不可或缺的測試工具，為工程師提供了一種高效便捷的方式來模擬各種復雜的信號，并驗證電路的性能。其中吉時利2450數字源表以其高精度、多功能性和靈活的配置能力，成為了許多電子工程師的首選。

在使用吉時利源表2450的軟件KickStart前，請先確保2450已經配置成TSP的語言格式，不然儀器將不被軟件識別。

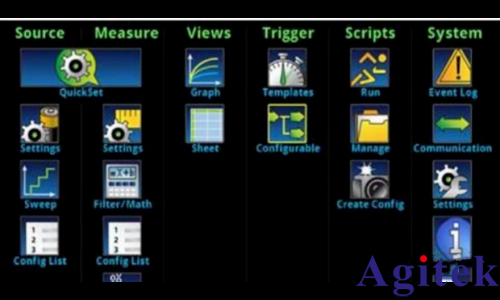

1.如下圖，System大類中，打開Settings菜單，在Command Set里選擇TSP

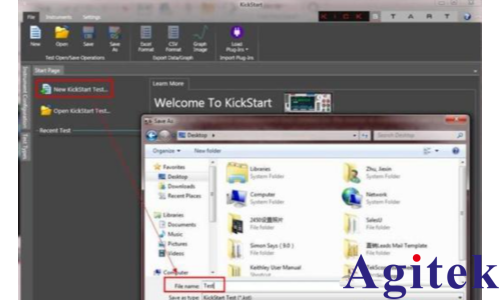

2.打開上位機端KickStart軟件（支持USB、Ethernet、GPIB接口，用GPIB通信時，需額外安裝GPIB線的驅動）點擊New KickStart Test，新建一個測試項目，如下圖。

3.新建完成后，出現下圖。

     整個測試步驟，分三部分：

     a. Select Instrument;

     b. Select Test Type;

     c. Configure Test and Run （在配置完后，選項C會變成Execute Test）（圖中所示為一個虛擬的設備，實際操作中，請選擇實際的真實儀器）

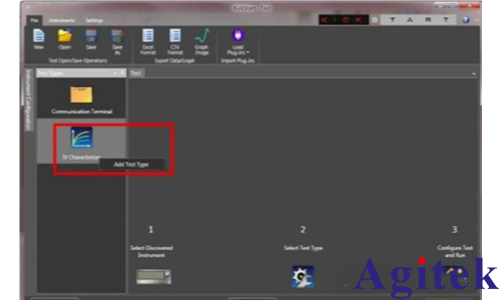

4.SelectTest Type（如圖右鍵Add Test Type）

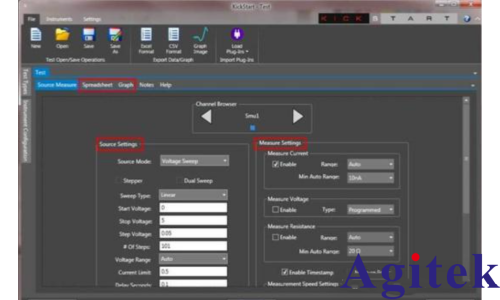

5.彈出下圖的具體配置的界面；
Source Settings，源的設置，具體源要怎么輸出模式，大小、種類；
Measure Setting，測量設置，開啟什么表；
Spreadsheet，是源和表對應I-V值的二維數組；
Graph，I-V曲線。

6.然后去Speadsheet和Graph中看測量數據，需注意的是Graph頁面中需要對X軸Y軸進行定義。如下，

7.全部設置完成，點擊Execute Test！
