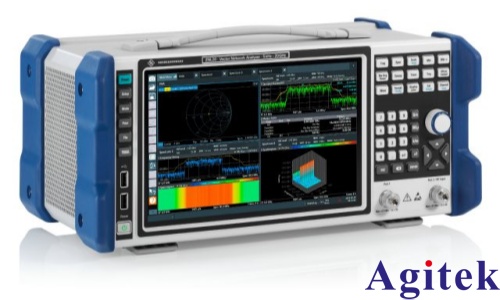

R&S?ZNL 矢量網絡分析儀是一款集網絡分析、頻譜分析與功率測量于一體的三合一多功能儀器，廣泛應用于射頻（RF）與微波領域的測試與研發。其覆蓋頻率范圍從 5 kHz 至 3/6 GHz，具備高可靠性、便攜性與操作簡便性，特別適合現場測試與實驗室環境中的頻譜分析任務。以下將詳細介紹如何使用 R&S?ZNL 設置并執行頻譜分析測量，幫助用戶高效、準確地獲取所需數據。

一、準備工作

在開始測量前，確保 R&S?ZNL 已正確開機并完成自檢。檢查設備外觀是否完好，射頻端口無灰塵或損壞。根據測試需求連接合適的射頻電纜，將被測設備（DUT）輸出端連接至分析儀的輸入端口（通常為 Port 1）。若測量信號較弱，建議啟用前置放大器功能以提升靈敏度。同時，確認設備固件為最新版本，以保證功能完整性與測量精度。

二、進入頻譜分析模式

R&S?ZNL 支持多種測量模式。通過主界面選擇“頻譜分析”模式，系統將自動切換至頻譜分析工作狀態。該模式下，儀器將作為一臺高性能頻譜儀運行，支持多種檢波方式（如峰值、均值、準峰值等）與分辨率帶寬（RBW）設置。

三、設置頻率參數

在頻譜分析界面中，首先設置中心頻率（Center Frequency）與掃寬（Span），或直接設定起始頻率（Start Frequency）與終止頻率（Stop Frequency）。例如，若需分析 2.4 GHz 附近的 Wi-Fi 信號，可將中心頻率設為 2.4 GHz，掃寬設為 100 MHz。儀器將自動計算對應的頻率范圍并顯示頻譜圖。

四、調整幅度與帶寬參數

設置參考電平（Reference Level）以匹配預期信號強度，避免信號溢出或信噪比過低。例如，若信號約為 -20 dBm，可將參考電平設為 -10 dBm，并調整衰減器（Attenuation）以防止輸入過載。同時，合理配置分辨率帶寬（RBW）與視頻帶寬（VBW）。較小的 RBW 可提高頻率分辨率，但會延長掃描時間；建議初始設置為 10 kHz，根據信號特性逐步優化。

五、使用標記功能進行精確測量

啟用標記（Marker）功能，點擊頻譜圖上的峰值點，可實時讀取該頻率點的幅度值。支持多標記同時使用，便于比較多個信號。還可啟用“峰值搜索”功能，自動定位最高信號或鄰近信道功率（ACP）等關鍵參數。

六、使用多視圖模式輔助分析

R&S?ZNL 配備 10.1 英寸大尺寸觸摸屏，支持多視圖模式。用戶可在同一界面同時顯示 S 參數、頻譜圖與功率趨勢圖，便于綜合分析被測設備的頻率響應與發射特性。通過分屏或標簽頁切換，提升測試效率。

七、保存與導出數據

測量完成后，可將當前屏幕截圖或原始數據保存至內置存儲或外接 U 盤。支持導出為 CSV、S2P 或圖像格式，便于后續報告撰寫與數據分析。

八、結束測量與設備維護

測量結束后，斷開連接電纜，關閉設備電源。定期清潔接口，避免氧化影響測量精度。設備僅重 6–8 kg，配備手提把手，便于在不同測試現場間轉移。

綜上所述，R&S?ZNL 憑借其一體化功能、寬頻帶覆蓋與直觀操作界面，為頻譜分析提供了高效解決方案。合理設置參數并善用其高級功能，可顯著提升測試準確性與工作效率，是射頻工程師值得信賴的測試工具。
