一、產品簡介

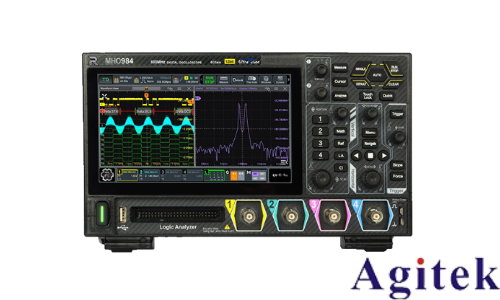

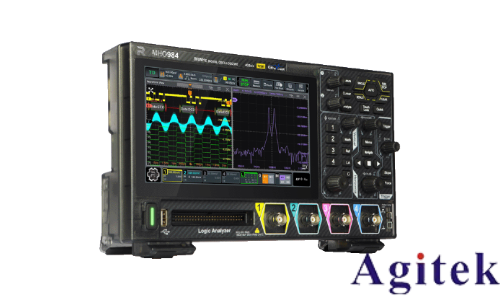

普源MHO984示波器是一款高性能、多功能的數字示波器，廣泛應用于電子工程、科研實驗、教學實訓等領域。該示波器具備高采樣率、寬頻帶、大屏幕顯示及豐富的觸發功能，能夠精準捕捉和分析各類電信號波形，幫助用戶高效完成電路調試與故障診斷。

二、主要技術參數

● 帶寬：200MHz

● 通道數：2通道（可選配4通道）

● 實時采樣率：最高1GSa/s

● 波形捕獲率：>50,000幀/秒

● 存儲深度：每通道1M點

● 顯示屏：8英寸彩色TFT-LCD，分辨率800×600

● 輸入阻抗：1MΩ || 15pF

● 垂直靈敏度：2mV/div ~ 10V/div

● 時基范圍：1ns/div ~ 50s/div

三、面板功能說明

1. 顯示屏：中央大屏用于顯示波形、測量數據及菜單信息。

2. 通道輸入接口：CH1、CH2接口用于連接探頭，支持BNC接口。

3. 垂直控制區：調節垂直幅度（Volts/Div）和通道偏移。

4. 水平控制區：調節時間基準（Time/Div）和水平位置。

5. 觸發控制區：設置觸發源、觸發類型（邊沿、脈寬、視頻等）、觸發電平。

6. 功能按鍵：包括“自動設置”、“測量”、“光標”、“存儲”、“運行/停止”等。

7. USB接口：支持U盤存儲波形數據、屏幕截圖及固件升級。

四、基本操作步驟

1. 開機準備 將電源線接入示波器，連接待測電路探頭至CH1或CH2接口，打開電源開關，設備將自動進行自檢。

2. 自動設置 按下“AUTO”鍵，示波器將自動調整垂直、水平及觸發參數，快速顯示穩定波形。

3. 波形觀測與調節 使用“Volts/Div”和“Time/Div”旋鈕調整波形大小與時間尺度，通過“Position”鍵移動波形位置。

4. 參數測量 按“Measure”鍵，選擇電壓、頻率、周期、峰峰值等參數，系統將實時顯示測量結果。

5. 觸發設置 根據信號特性選擇觸發模式（如邊沿觸發），調節觸發電平以穩定復雜波形。

6. 數據保存 插入U盤，按“Storage”鍵可保存波形圖像或數據文件，便于后續分析。

五、注意事項

● 使用前確保探頭衰減設置與示波器匹配（如10:1）。

● 避免在高溫、潮濕或強電磁干擾環境中使用。

● 禁止輸入超過最大輸入電壓（300V RMS）的信號，以防損壞設備。

● 定期校準示波器，確保測量精度。

六、維護與保養

● 清潔屏幕時使用無絨軟布，避免使用腐蝕性清潔劑。

● 長期不使用時，應斷電存放于干燥通風處。

● 定期檢查電源線與探頭連接狀態，確保安全可靠。

七、結語

普源MHO984示波器集高性能與易操作于一體，是電子測試領域的理想工具。正確使用并妥善維護，將為您的工作提供強有力支持。如遇技術問題，請參考詳細手冊或聯系官方售后服務。
