本次主題聚焦于HDMI一致性測試中關鍵的3.3V上拉設置。專業工程師皆知，在進行HDMI一致性測試時，無論是單端還是差分信號測試，均需對TMDS信號（Clock+/?, Data0+/?, Data1+/?, Data2+/?）實施3.3V上拉。差分測試需4路上拉，而單端測試則需分別對正負信號上拉，共計8路。

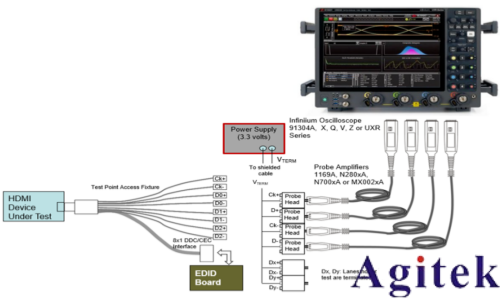

若使用Keysight較早的90000系列示波器，需搭配N5380A/B模塊，并依賴外部3.3V電源完成上拉。受限于通道數量，僅能接入4支探頭加N5380，因此在單端測試中，僅Clock及一Lane Data的4路信號可通過該模塊上拉，其余兩Lane的4路信號則需額外提供3.3V上拉。而使用90000X、UXR或MX0105A等新型示波器時，可直接在探頭設置中配置3.3V偏置，簡化操作，僅需關注未接入通道的上拉即可。實驗室設備以Keysight為主，其他品牌較少，若使用其他示波器，建議聯系廠商AE溝通實現方式，但測試原理均源自HDMI協會規范，本質一致。

以下從三方面深入解析：

一、為何需對另兩Lane進行上拉？

HDMI 2.0 True 4K的眼圖測試屬于單端項目。接入示波器的Clock與Data必須上拉，否則TMDS信號無法輸出，示波器亦無信號可采。同理，未接入的兩Lane若不上拉，也無法激活信號。此時測試無法反映四通道同時工作的實際干擾情況。理論上，不上拉時測得的眼圖會更“干凈”，結果更優，但這不符合真實使用場景。反向思考，通過對比上拉與不上拉的狀態，反而可量化通道間串擾影響，具備研究價值。

二、上拉與不上拉的實測對比

身邊的硬件工程師實力出眾，產品品質穩定。以下為實測眼圖對比，唯一變量為未測試Data Lane是否上拉3.3V，其余條件完全一致。

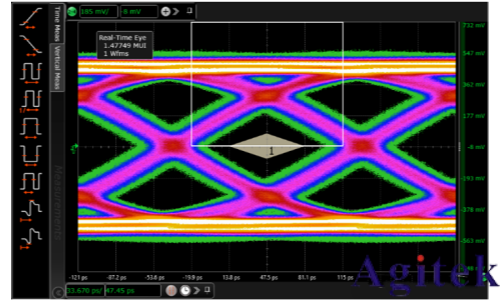

未上拉時眼圖：信號干凈，抖動小，看似“理想”。

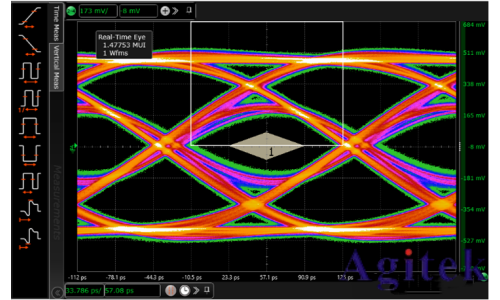

上拉后眼圖：因四通道同時工作，互擾顯現，眼圖略閉合，但更貼近真實工況。

結果與理論一致：當Clock與全部三對Data同時激活，系統干擾顯著高于僅一對Data工作時。若僅作初步信號評估，趨勢觀察，可適當放寬要求；但作為專業測試工程師，每一份報告都應真實還原設計表現，細節不容妥協。

三、如何實現上拉？

進行HDMI標準接口一致性測試，多數采用Wilder的Fixture，部分具備能力的公司自研治具，但原理相近。推薦使用Wilder的Termination Module，集成8路上拉設計：4路供示波器接入信號使用，另4路專為未接入信號預留。外觀精巧，性能可靠，售價1288美元，疊加運費、關稅、增值稅及清關費用后仍屬合理投入。相較于示波器成本，此支出可控，值得配置。

理解原理后，自制方案亦不復雜：可利用USB 5V供電，經LDO穩壓為3.3V（需確保輸出質量），再分出4路或8路至SMA接口，測試時接入治具即可。若追求測試環境的專業性與行業認可度，選擇Wilder等品牌仍是更穩妥的選擇。
