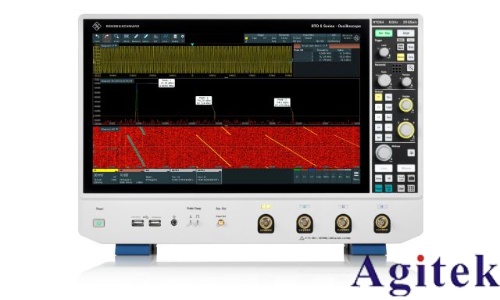

羅德與施瓦茨RTO示波器在電源完整性測量中的應用
電源完整性(Power Integrity, PI)是現代電子系統設計中的關鍵指標,直接影響電源穩定性與電路性能。隨著高速數字電路的廣泛應用,電源軌上的瞬態噪聲、紋波及高頻干擾日益顯著,對測量工具提出了更高要求。羅德與施瓦茨RTO示波器憑借其高精度、低噪聲與強大分析功能,成為電源完整性測試的理想選擇。

電源完整性測試的核心在于準確捕捉電源軌上的微小交流成分,尤其是電源紋波與噪聲。紋波是疊加在直流輸出上的周期性交流信號,通常源于開關電源的開關動作及其諧波。若紋波過大,可能導致信號失真、時鐘抖動甚至系統失效。因此,精準測量紋波的峰峰值、有效值及頻率成分,是評估電源性能的基礎。

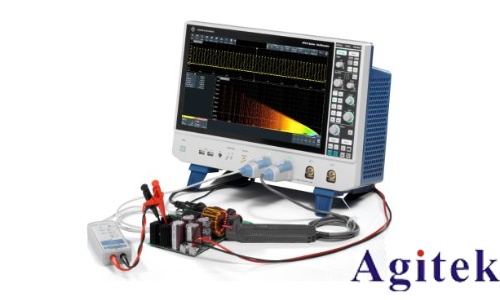

使用RTO示波器進行電源完整性測量,需遵循科學的測試流程。首先,在測試前做好充分準備:選用低噪聲、高阻抗探頭,如1:1無源探頭或差分探頭,確保探頭接地線盡可能短,以減少地環路引入的電磁干擾。探頭連接應牢固,避免接觸不良導致信號失真。
示波器設置方面,建議將輸入耦合模式設為“AC”,以濾除直流分量,僅顯示交流紋波成分。啟用20MHz帶寬限制功能,可有效抑制高頻噪聲,提升測量信噪比。垂直靈敏度初始可設為20mV/div,根據實際波形幅度動態調整,確保紋波清晰顯示且不溢出屏幕。水平時基可設為50μs/div或1ms/div,以便觀察紋波的周期性特征。觸發模式選擇“邊沿觸發”,并將觸發電平置于紋波波形中點,確保波形穩定顯示。
在測量操作中,首先觀察屏幕波形,若出現異常噪聲或失真,需排查接地、連接及環境干擾因素。隨后,利用示波器的自動測量功能,精準獲取紋波的峰峰值與均方根值(RMS)。RTO示波器基于全存儲深度進行計算,確保測量結果的高可靠性。此外,可通過光標功能進行手動測量,適用于特定波形點的精細分析。
為進一步診斷紋波來源,可啟用RTO示波器的頻譜分析功能,將時域信號轉換為頻譜圖,識別主要干擾頻率,如開關頻率及其諧波成分。這有助于定位噪聲源,指導濾波電路優化。
測試過程中還需注意安全與抗干擾:確保所有設備良好接地,遠離強電磁干擾源,必要時采用屏蔽措施。避免使用高衰減探頭,防止信號衰減影響精度;同時確保示波器帶寬至少為被測信號最高頻率的3倍以上,以完整捕獲高頻成分。
最后,詳細記錄測量數據,包括紋波幅度、頻譜特征等,并與設計規范對比。若超出允許范圍,可針對性優化電源設計,如增加去耦電容、改善PCB布局等。

綜上所述,羅德與施瓦茨RTO示波器憑借其卓越性能與完整測量方案,為電源完整性測試提供了強有力的技術支持,是電子研發與質量驗證中不可或缺的工具。
