數據采集（DAQ）或數據記錄（Data Logging）是一個從各種物理現象中收集和分析數據的過程。它在工程、科學研究和工業環境中發揮著關鍵作用，使對溫度、壓力和電壓等參數的實時監測和控制成為可能。數據采集對于質量控制、流程優化和故障排查至關重要。

數據采集系統在可靠性測試中扮演關鍵角色，它們能夠監測諸如溫度、鹽霧或振動等不同應力條件及其對器件的長期影響，從而使對隨時間形成的趨勢進行分析成為可能。

軟件是長期數據記錄的重要組成部分。由于數據采集相關測試通常需要運行數周，因此使用軟件來實現儀器自動化和數據采集是必需的。KickStart 數據記錄器應用程序使長期數據采集和分析的自動化變得容易。

KickStart軟件兼容以下Tektronix數據采集系統：DAQ6510、3706A和2750。

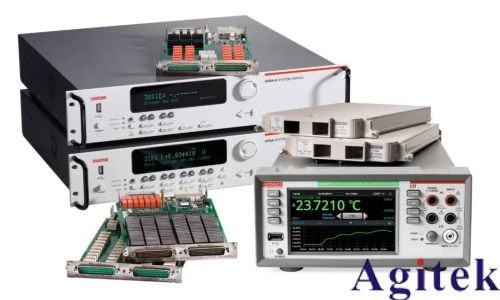

圖1：Tektronix DAQ系統型號3706A、DAQ6510，以及兼容的切換卡。

硬核新品狂歡季

使用KickStart數據記錄器應用輕松進行數據采集

KickStart軟件的數據記錄器應用程序使您能夠快速、輕松地為可靠性測試設置數據記錄，并在單一用戶界面中查看、分析和導出結果數據，無需編寫任何代碼。

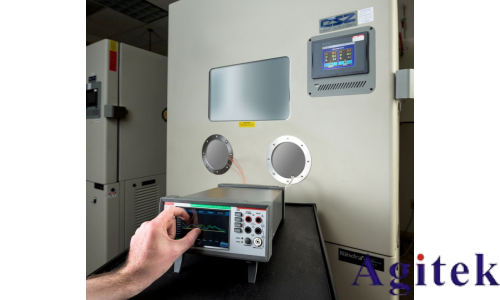

圖2：Tektronix DAQ6510在環境測試箱中監測器件。

以下示例應用使用搭載7700多路復用卡（Multiplexer Card）的DAQ6510，用于跟蹤暴露在環境測試箱壓力條件下的不同電子元件的溫度。

圖3：KickStart數據記錄器應用的Settings（設置）標簽頁，配置為對8個通道進行無限次掃描，以采集溫度測量值。

圖3展示了KickStart數據記錄器應用（Data Logger App）的Settings標簽頁，其已被配置為對多個不同元件隨時間進行溫度掃描，包括MOSFET、電容、電感以及傳感器，同時還監測環境測試箱本身的溫度。每個器件都被分配到對應的通道，并帶有相應的標簽。在此測試中，“Scan Stop（掃描停止）” 設置被設為 None（無），使測試無限期運行。設置為無限掃描的目的，是讓測試能夠通過點擊Stop（停止）按鈕手動結束，而不是預先設定具體的結束時間。

當點擊Run（運行）按鈕并開始測試后，DAQ6510將自動開始進行測量，而KickStart軟件將收集所得數據。這些數據可在Table（表格）標簽頁或Graph（圖表）標簽頁中查看。圖4展示了溫度掃描的結果，圖中可以看到：當環境測試箱在初始升溫階段后溫度趨于穩定，受測器件的溫度隨之上升。

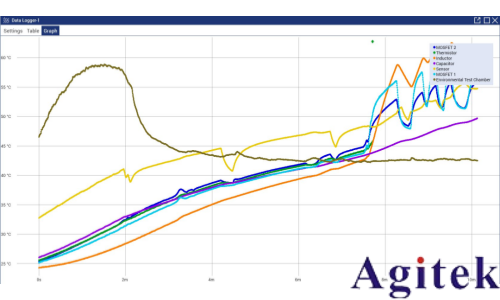

圖4：KickStart軟件Graph（圖表）標簽頁，展示所得數據。

提示與技巧（Tips and Tricks）

選擇多個通道（Select Multiple Channels）

按住Shift鍵的同時選擇組內的第一個和最后一個通道，可快速選中一組通道，從而將同一組設置應用到該組全部通道。

圖5：一組掃描通道將共享相同的測量設置。

在按住Shift鍵的情況下選擇了通道101與110，因此101至110之間的所有通道均被選中。

編輯表格列（Edit Table Columns）

在Table（表格）標簽頁中，可對列進行自定義，以提升可讀性與展示效果。

點擊列標簽左側的箭頭展開設置后，可以對通道名稱進行重命名、隱藏，或展開查看該通道的具體時間戳。

圖6：KickStart軟件Table標簽頁，并展開了列設置。

展開任意Time（時間）列左側的箭頭后，可將時間戳格式更改為：

■  絕對時間（Absolute Time）

■  相對時間（秒）（Relative Time in Seconds）

■  相對時間（天/小時/分鐘/秒）（Relative Time in Day /Hour /Minute /Seconds Format）

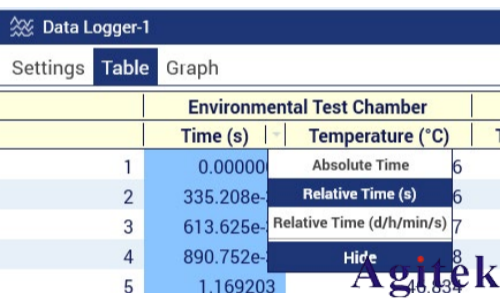

圖7：KickStart軟件Table（表格）標簽頁，并展開了時間列設置。

查看統計信息（View Statistics）

在圖表中，可以查看諸如曲線下面積（area under the curve）和標準偏差（standard deviation）等統計信息。只需將鼠標懸停在圖例上，并點擊所選曲線旁邊的σ（sigma）符號。

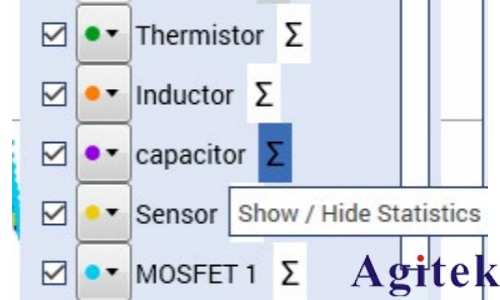

圖8：在KickStart軟件圖表圖例中顯示/隱藏統計信息的選項。

當統計信息應用于某條曲線后，它們將顯示在圖表上方的一個疊加框中。此外，所選曲線下方的區域會被填充，以表示曲線下面積測量（area under the curve）。通過在圖表上右鍵點擊，可以添加光標（cursors）。一旦光標被應用，所有統計量將改為在兩個光標之間進行計算。

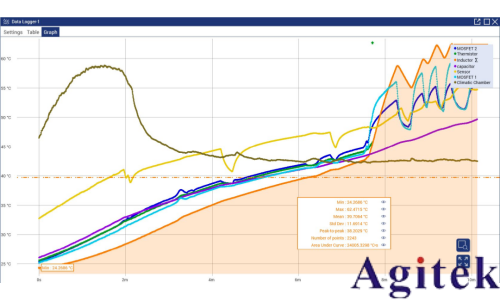

圖9：已對電感（Inductor）曲線應用統計信息的圖表示意圖。

**實踐（Best Practices）

1KW-74202-0_KickStart_Software_…

在長期使用 KickStart 數據記錄器應用程序（Data Logger App）時，有若干**實踐可以提升軟件性能，并確保測試能夠持續運行數天甚至數周。

關閉儀器自動發現 (Auto Discovery)

要關閉儀器自動發現，請選擇Instruments（儀器）選項卡，然后按F12鍵。此操作會顯示儀器自動發現設置控制。只需取消勾選該復選框，KickStart 軟件就不會再自動搜索網絡上的儀器。

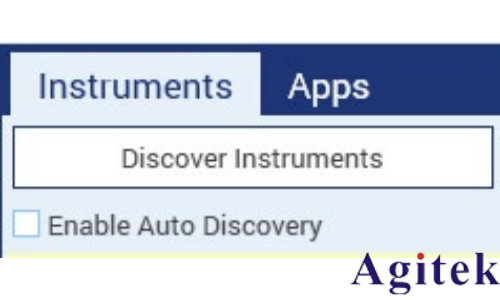

圖10：在查看Instruments選項卡時按F12鍵即可訪問的KickStart軟件“儀器自動發現”啟用復選框。

關閉儀器自動發現能夠通過減少儀器與軟件之間的交互次數來改善KickStart的長期性能。軟件關閉后，儀器自動發現將在下一次打開KickStart時重新啟用。

開啟自動導出（Auto Export）

自動導出是數據導出菜單中的一個非常有用的設置。啟用后，收集的數據將在一次測試運行完成后自動導出為*.csv或*.xlsx文件。

自KickStart軟件v2.11.4版本起，如果已啟用自動導出，則可額外啟用“split files”（文件拆分）設置。該功能允許在測試運行過程中按設定的時間間隔自動導出數據。

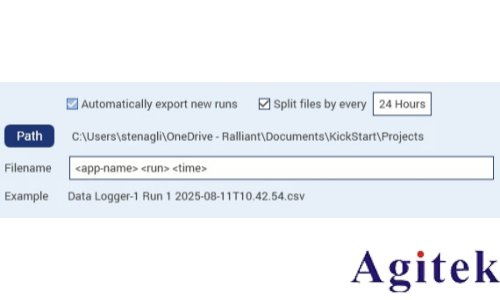

圖11： KickStart軟件的數據導出菜單，顯示已啟用的自動導出與文件拆分選項。

將數據按小時、每天或每周拆分成不同文件對長期數據記錄非常有用。

這種方式可使數據組織更清晰，同時避免生成體積過大的文件。

開啟自動導出（Auto Export）

自動導出是數據導出菜單中的一個非常有用的設置。啟用后，收集的數據將在一次測試運行完成后自動導出為*.csv或*.xlsx文件。

自KickStart軟件v2.11.4版本起，如果已啟用自動導出，則可額外啟用“split files”（文件拆分）設置。該功能允許在測試運行過程中按設定的時間間隔自動導出數據。

降低測試速度 (Slow Down the Test)

在進行持續數天或數周的數據記錄時，需要注意生成的數據量。

測試速度對內存使用影響最大。

如果在極短的時間內不斷生成大量數據，會導致新數據生成與舊數據丟棄之間出現不平衡，從而造成數據累積，占用過多內存。

因此，可考慮加入延遲或增加通道切換/掃描之間的間隔，以確保采樣速率保持在合理范圍。

在測試完成前避免查看圖表 (Graph) 頁面

在長時間運行測試時，保持停留在Settings（設置）頁面，可改善低配置電腦的性能表現。

短暫切換至Graph或Table頁面是允許的，但需注意以下內容：

Table（表格）頁面的兩種狀態

■ AutoScroll 開啟：表格會持續滾動以顯示最新數據

■ AutoScroll 關閉：

?  用戶點擊任意一行數據即可關閉滾動

?  切換到其他頁面時也會自動關閉

關閉AutoScroll會減少內存消耗，但開啟一般不會造成重大問題。

對于長期測試，建議僅在需要查看數據時才切換到Table，并在查看結束后返回Settings。

Graph（圖表）頁面的兩種模式

■  1. 滾動 X 軸模式（Scrolling X-Axis Mode）

?  X軸滾動或保持固定窗口

?  內存消耗較低

■  2. 無限 X 軸模式（Infinite X-Axis Mode）

?  X軸從時間0開始顯示全部數據

?  內存消耗最高

**實踐

僅在必須查看數據時進入Graph頁面

避免長時間停留在Unlimited模式

建議使用滾動X軸模式，并盡量縮小顯示時間窗口

查看完成后，立即切回Settings頁面

 結論（Conclusion）

KickStart 數據記錄器應用通過提供一個簡單而強大的數據采集界面，簡化了長期可靠性測試的設置、運行和分析過程。

通過自動化測量采集、支持靈活的配置選項，以及提供直觀的數據可視化與導出工具，該軟件消除了長期數據記錄過程中許多傳統存在的障礙。

結合優化性能設置等**實踐，工程師和研究人員能夠確保測試在數天甚至數周內保持可靠、連續地運行。KickStart數據記錄器應用使用戶能夠?qū)⒏嗑ν度氲綇臄?shù)據中獲取有意義的洞察，而不是管理儀器本身。
