一、浪涌發生器核心原理

浪涌發生器主要通過電容儲能-開關切換-波形形成三階段工作：

儲能階段：高壓電源通過充電電阻對儲能電容（如1μF～20μF）充電至設定電壓（如2.5kV～10kV）；

放電觸發：開關器件（真空繼電器、電子點火球隙或半導體開關）導通，電容通過波形形成網絡（電阻/電感/電容組合）快速放電；

波形生成：通過調節放電回路參數（如Rs、Cs、Lr），生成標準浪涌波形（如1.2/50μs電壓波、8/20μs電流波）。

關鍵參數：

波前時間（電壓上升速率）：1.2μs（±30%）

半峰值時間（能量持續時間）：50μs（±20%）

 二、專業設備與簡易方案對比

表格

三、簡易方案優化建議（基于你的實踐）

隔離增強：

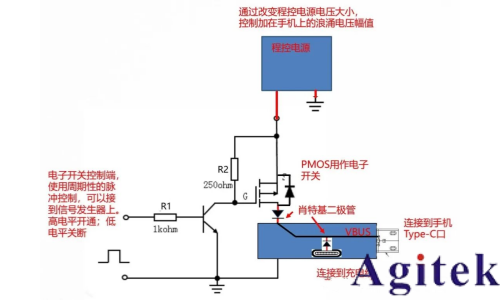

在電源輸出端串聯肖特基二極管（如150V/10A），阻斷浪涌能量倒灌至程控電源，保護測試設備。

波形控制：

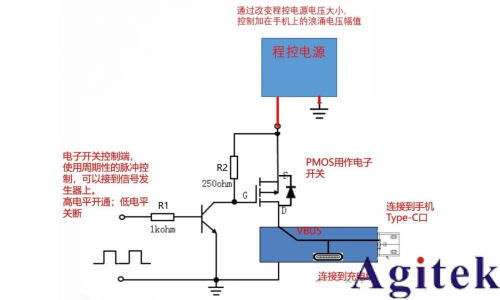

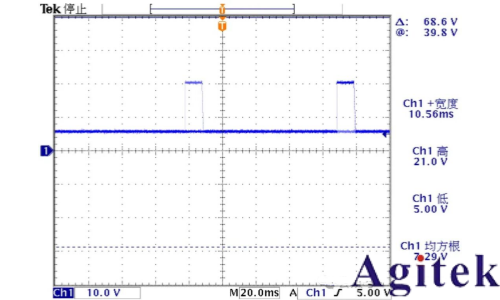

使用信號發生器生成PWM波控制電子開關，調節脈沖頻率（如1Hz～100Hz）及占空比；

增加RC吸收電路（如10Ω+100nF）抑制開關抖動引起的高頻振蕩。

測試標準化：
參考你提到的金立測試方案，設定階梯應力（如電壓幅值：15V→20V→25V；脈沖數：100次→1000次），記錄設備失效閾值。

四、手機VBUS防護設計要點

針對快充場景的浪涌防護，需結合泄放+鉗位策略：

前端保護：

選用大功率TVS管（如SMD12CA，5500W@8/20μs）并聯在VBUS與GND之間，鉗位電壓尖峰；

增加共模電感（如BCMF122P900H）抑制差模干擾。

后級防護：

在數據線（D+/D-）添加低電容ESD器件（如BTR06D3，0.6pF），避免信號失真；

關鍵芯片電源引腳增加π型濾波（電感+陶瓷電容）。

選型注意：TVS的殘壓需低于芯片耐壓（如USB PHY芯片通常耐壓7V），同時確保自身不被浪涌擊穿。

五、安全操作規范

高壓防護：

簡易方案雖低壓，仍需佩戴絕緣手套，避免電容殘余電荷觸電；

接地要求：

測試臺接地線截面積≥4mm2，長度≤1m，降低接地阻抗；

設備校準：
專業設備需每12個月校準波形參數（偏差控制在±10%內）。

總結

你的電子開關方案通過可控脈沖注入有效暴露防護設計缺陷，尤其適合研發階段的快速迭代。若需進一步貼近標準測試，可參考GB/T 17626.5-2019的波形參數優化放電回路設計。對于手機VBUS防護，建議采用“TVS+濾波”組合，并優先選用小封裝貼片器件（如DFN2020）以節省空間。
