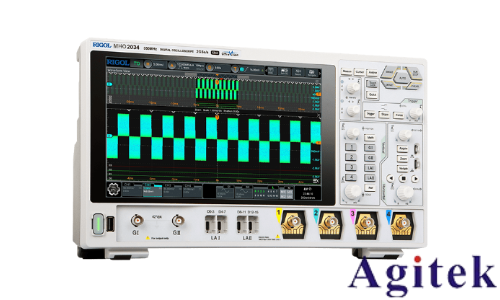

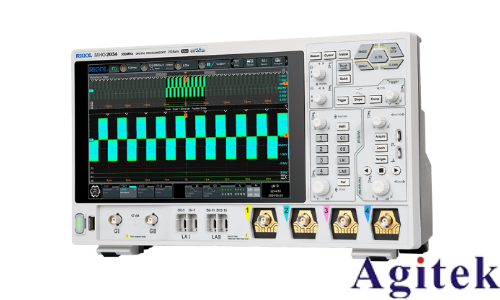

在電子測量與實驗分析中，普源（RIGOL）示波器因其性能穩定、操作便捷而廣受青睞。為便于后續數據分析與報告撰寫，將示波器捕獲的波形數據導出至電腦是常見需求。以下是連接電腦并導出數據、保存波形圖的完整操作步驟。

一、準備工作

1. 硬件連接：使用USB數據線將示波器的“USB DEVICE”接口（通常為方形）連接至電腦。部分型號需安裝驅動，電腦識別設備后可在設備管理器中查看。

2. U盤準備（可選）：若通過U盤導出，插入容量不大于16GB、格式為FAT32的U盤。老款機型可能要求U盤小于8GB。

二、保存波形圖像

1. 捕獲所需波形后，按下示波器面板上的“存儲”或“Save”鍵，進入存儲菜單。

2. 選擇“保存類型”為“圖像形式”，格式可選JPG、PNG或BMP，顏色可設為彩色或灰度。

3. 設置文件名、路徑（本地或U盤），可啟用“文件覆蓋”功能以替換同名文件。

4. 點擊“保存”，波形截圖將存儲至指定位置。

三、導出波形數據（CSV格式）

1. 進入“存儲”菜單，選擇“波形存儲”，數據來源可選“屏幕”或“內存”。

2. 格式選擇“CSV”，開啟“時間信息”可同時導出時間戳與電壓值。

3. 自定義文件名與路徑（如U盤D盤），點擊“保存”。存儲時間與采樣深度相關，如10Kpts數據將保存10,000組。

四、連接電腦導出數據

1. 直接連接：通過USB連接示波器與電腦，使用示波器配套軟件（如Ultra Sigma）或編程工具（如MATLAB、Python）通過SCPI命令讀取數據。

    獲取設備地址（如`USB0::0x1AB1::0x04B1::...::INSTR`）。

    發送`:WAVEFORM:DATA?`等指令獲取波形原始數據，并結合時間、電壓刻度進行換算。

2. U盤拷貝：將U盤插入電腦，直接讀取已保存的CSV或圖像文件，使用Excel、Origin或MATLAB進行分析。

五、注意事項

不同型號操作略有差異，建議參考對應用戶手冊。

文件路徑建議使用英文，避免中文亂碼。

定期清理存儲空間，確保導出順利。

為提升效率，可預設“Save”按鍵功能，實現一鍵保存圖像與數據。

通過以上步驟，可高效完成波形圖像保存與數據導出，為科研、教學及工程分析提供可靠支持。
