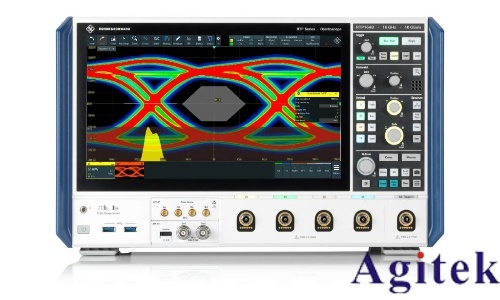

在電子測試與調試過程中，偶發毛刺（Glitch）是常見但難以捕捉的信號異常。這類信號通常持續時間極短、出現頻率低，若不采用合適的設置方法，極易被常規采樣模式忽略。羅德與施瓦茨（R&S）示波器憑借其高采樣率、先進觸發系統和多種顯示模式，為捕獲此類偶發信號提供了強有力的支持。以下是系統性設置建議，幫助用戶高效抓取偶發毛刺。

一、合理使用觸發模式鎖定異常信號

捕獲毛刺的核心在于觸發設置。R&S示波器支持多種高級觸發模式，其中脈沖寬度觸發和欠幅脈沖觸發尤為適用。若毛刺表現為窄脈沖，可選擇“脈沖寬度觸發”，設定一個極短的時間閾值（如10ns），當信號脈沖寬度小于該值時，示波器即觸發捕獲。若毛刺為幅度低于正常電平的異常信號，則應啟用“欠幅脈沖觸發”，設置合適的電壓閾值，使低于該電平的信號觸發采集，從而精準鎖定故障波形。

二、啟用余暉模式增強視覺識別

偶發毛刺可能在單次采集中難以穩定復現。此時，可開啟示波器的余暉模式（Persistence Mode），將波形顯示的殘留時間設為“無限”或較長時間（如10秒）。該功能模擬傳統CRT示波器的熒光效應，使偶發信號在屏幕上累積顯示，形成視覺“痕跡”，便于觀察其出現位置和形態。待發現異常后，再結合觸發設置進行穩定捕獲。

三、優化采樣與時間基準設置

確保采樣率足夠高，至少為信號最高頻率成分的2~5倍，以避免欠采樣導致毛刺丟失。同時，合理設置時間基準（time/div），聚焦于可能產生毛刺的時間窗口，提升時間分辨率。必要時可啟用觸發延遲功能，使示波器在觸發事件后延遲一段時間再開始采集，從而觀察毛刺前后的上下文信號。

四、排查干擾與硬件問題

若毛刺實為噪聲或干擾，需檢查探頭是否清潔、接地是否良好，避免引入外部噪聲。定期校準示波器，更換損壞探頭，確保信號鏈路的完整性。此外，可嘗試使用帶寬限制功能或外接濾波器，排除高頻干擾對判斷的干擾。

五、結合測量與分析工具

捕獲到毛刺后，利用R&S示波器內置的測量工具，如光標、脈沖參數測量、FFT頻譜分析等，進一步分析其幅度、寬度、周期及頻域特征，輔助故障定位。

綜上所述，通過合理配置觸發模式、啟用余暉顯示、優化采樣設置并結合硬件檢查，羅德與施瓦茨示波器能夠高效捕獲偶發毛刺，為電路調試提供關鍵依據。
