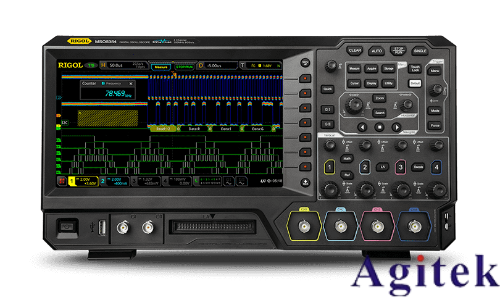

隨著汽車電子與智能網聯技術的快速發展，車載以太網逐漸成為高速數據傳輸?shù)暮诵募夹g(shù)之一。100BASE-T1作為車載以太網的重要標準，其信號速率高達100Mbps，采用差分傳輸方式，對測試設備的帶寬、采樣率及協議解碼能力提出了更高要求。普源MSO5000系列混合信號示波器憑借其高帶寬、高采樣率和強大的協議分析功能，成為解析100BASE-T1關鍵波形與眼圖的理想工具。

首先，在硬件配置上，MSO5000系列提供高達1GHz的帶寬和最高5GSa/s的實時采樣率，足以準確捕獲100BASE-T1信號的快速邊沿與高頻成分。其低噪聲前端和高垂直分辨率確保了信號細節的清晰呈現，為后續的波形分析與眼圖生成奠定了堅實基礎。測試時，需使用差分探頭連接TP1與TP2測試點，以獲取完整的差分信號波形，避免共模干擾影響測試結果。

在波形捕獲后，利用MSO5000內置的協議解碼功能，可對100BASE-T1進行物理層解碼。示波器支持多種車載以太網標準解析，能自動識別幀結構、前導碼、SFD（幀起始定界符）、MAC地址、數據負載及CRC校驗等關鍵字段。通過顏色標記與時間關聯，用戶可直觀查看數據幀的時序關系，快速定位通信異常或協議錯誤。

眼圖分析是評估100BASE-T1信號質量的核心手段。MSO5000支持一鍵生成眼圖，通過疊加大量比特周期，直觀展示信號的抖動、噪聲、上升/下降時間及碼間干擾（ISI）情況。理想的眼圖應“睜開”充分，交叉點集中，上下邊緣清晰。若眼圖閉合或抖動明顯，則可能提示傳輸鏈路存在阻抗不匹配、電磁干擾或端接不良等問題。

此外，MSO5000還提供眼圖模板測試功能，用戶可載入標準模板進行自動合規性判斷。若波形觸及模板禁區，示波器將標記違規事件，便于工程師快速評估設計是否符合OPEN Alliance等組織的物理層規范。

綜上所述，普源MSO5000系列示波器不僅具備解析100BASE-T1波形所需的高性能硬件，更集成了專業的協議解碼與眼圖分析工具，能夠高效完成信號完整性驗證與故障診斷。在車載以太網開發與測試中，其強大的綜合分析能力顯著提升了調試效率，是工程師不可或缺的技術助手。
