在嵌入式系統開發過程中，調試是確保軟硬件協同穩定運行的關鍵環節。羅德與施瓦茨（R&S）示波器憑借其高精度測量能力、豐富的觸發模式和強大的分析功能，成為嵌入式系統調試中不可或缺的工具。結合其特性，可構建一套高效、系統的調試方法。

一、基礎連接與設置，確保信號準確捕獲

調試起始階段，需正確連接信號源。使用探頭接入待測節點（如MCU引腳、電源軌等），注意選擇合適的衰減比（如10X）以減少負載效應。通過邊沿觸發或脈沖觸發模式，設置合理觸發電平與斜率，確保波形穩定顯示。調整時基與垂直刻度，使關鍵信號完整呈現于屏幕中央，為后續分析奠定基礎。

二、核心測量功能，深入分析系統行為

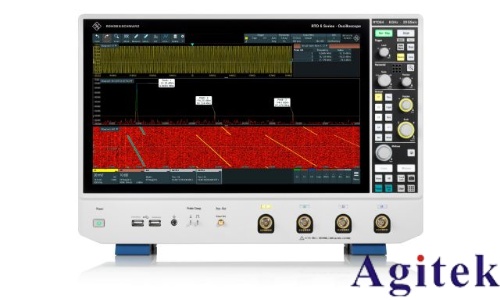

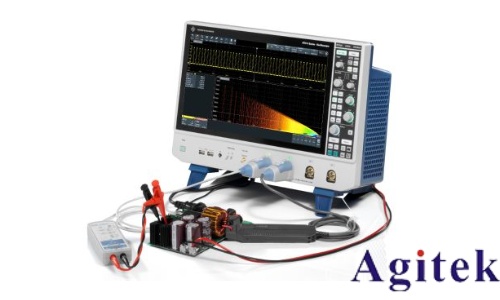

在軟件調試中，示波器可驗證中斷響應、任務調度等時序行為。利用頻率與周期測量功能，可評估時鐘信號的準確性；通過抖動與相位噪聲分析，判斷系統時序穩定性。對于電源完整性問題，可使用R&S示波器配合電源軌探頭，測量電源紋波與噪聲，設置帶寬限制（如20MHz）以聚焦低頻干擾。在負載階躍測試中，高采樣率與大存儲深度可完整捕獲電壓跌落與恢復過程，評估電源瞬態響應能力。

三、高級功能協同，提升調試效率

結合外部觸發功能，可實現示波器與邏輯分析儀、JTAG調試器的同步采集，精準定位軟硬件事件的時間關系。使用FFT功能進行頻譜分析，有助于發現隱藏的諧波干擾或振蕩源。通過數學運算功能（如波形相減），可提取噪聲成分或分析信號差異。測量數據可保存為CSV或圖像格式，便于生成測試報告或與團隊共享分析結果。

四、注意事項與協同策略

調試過程中需定期校準探頭，使用示波器內置校準信號確保測量精度。在電磁干擾較強的環境中，應使用屏蔽措施減少噪聲影響。同時，結合J-Link、OpenOCD等調試工具，實現代碼級斷點控制與寄存器監控，形成“軟件邏輯+物理信號”的聯合調試閉環。

綜上，羅德與施瓦茨示波器不僅是信號觀測工具，更是嵌入式系統調試的“眼睛”。通過系統化運用其測量與分析能力，開發者可快速定位時序異常、電源問題與信號完整性缺陷，顯著提升調試效率與系統可靠性，為嵌入式產品穩定運行保駕護航。
