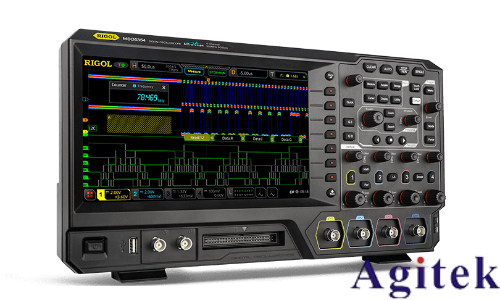

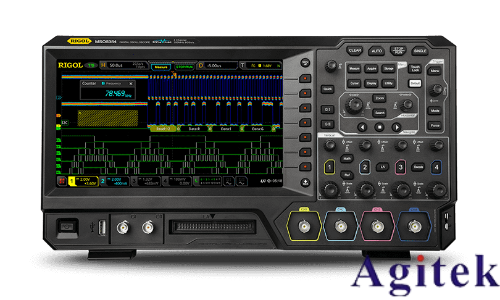

普源MSO5000系列數字示波器是一款集高性能與多功能于一體的混合信號測試?yán)鳎瑥V泛應用于電子研發、嵌入式系統調試及教學實驗等領域。本手冊旨在幫助用戶快速掌握其核心操作與實用技巧，提升測試效率。

一、基礎操作與界面導航

開機后，示波器自動執行自檢。建議預熱30分鐘以上，并執行“自校正”以確保測量精度。通過前面板按鍵可快速調用功能：按下“Measure”進入自動測量菜單，選擇通道（如CH1）與測量類型（如頻率、峰峰值），測量結果將實時顯示于屏幕左下角。支持多輪統計，可查看平均值、最大最小值及測量次數。使用“Cursor”鍵可開啟手動光標，配合旋鈕精確定位波形點，實現電壓與時間差的精準比對。

二、核心性能與測量?jī)?yōu)勢

MSO5000系列具備高達350MHz帶寬與8GSa/s實時采樣率，采樣比達23:1，確保高頻信號完整還原。200Mpts超長存儲深度支持長時間信號記錄，有效捕捉偶發異常。其波形捕獲率高達50萬wfms/s，顯著提升毛刺、瞬態干擾等異常信號的發現概率。示波器支持全內存硬件測量，減少人為誤差，提升分析可靠性。

三、多功能集成與協議分析

該系列集示波器、邏輯分析儀、頻譜分析儀、萬用表、頻率計等7種儀器功能于一體。16路數字通道支持混合信號同步觀測，便于復雜系統調試。內置任意波形發生器可輸出多種標準與自定義信號。支持45種協議解碼，涵蓋I2C、SPI、UART、CAN、LIN等主流通信協議，可一鍵解碼并高亮錯誤幀，極大簡化通信故障排查。

四、高級功能與調試技巧

啟用FFT功能可將示波器切換為頻譜分析儀，分析信號頻域特性。使用“分段存儲”與“波形錄制”功能，可設置觸發條件僅捕獲關鍵事件，并添加時間戳，便于事后回放分析。推薦使用高級觸發模式（如序列觸發、邏輯觸發）定位復雜事件。通過Web Control功能，支持瀏覽器遠程訪問與控制，實現團隊協同調試。

五、維護與校準建議

定期執行自校正程序，保持設備精度。避免在高溫、潮濕或強電磁干擾環境中使用。長期不用時，建議關機并斷開電源。

掌握以上操作要點，將幫助您充分發揮MSO5000系列示波器的性能優勢，實現高效、精準的電子系統調試。
