我們選擇示波器時，總繞不開兩個核心參數“帶寬和采樣率”。帶寬決定了我們能“看到”多高的頻率，而采樣率則決定了我們如何“看清”這個信號的細節。

對于一臺1GHz帶寬的示波器，很多人會下意識地認為，采樣率至少需要5GSa/s、10GSa/s甚至更高最好。

但真相是，對于一臺1GHz帶寬的示波器，2.5 GSa/s的采樣率可能就已經足夠了。

這個結論聽起來可能有些反直覺，今天我們就從奈奎斯特采樣定理和示波器的實際波形重建技術兩個角度，深入探討一下這背后的原理。

01基礎理論推導

根據奈奎斯特采樣定理，要無混疊地重建一個信號，采樣頻率必須大于信號最高頻率的2倍。

但實際需求更為復雜，示波器的頻率響應特性（高斯頻響和最大平坦頻響）決定了最小采樣率的合理值。

1最大平坦頻響

這類示波器的頻響曲線更陡峭，在帶寬之外衰減更快。為了有效重建信號，其采樣率建議為帶寬的2.5倍

因此，對于1GHz帶寬的示波器，2.5 GSa/s 可視為理論上的下限值。

2高斯頻響

這類示波器的頻響曲線衰減更平緩，需要更高的采樣率來避免混疊，通常建議為帶寬的4到5倍，即1 GHz帶寬至少需要4 GSa/s的采樣率。

因此，在討論采樣率是否“足夠”時，首先需要明確你使用的示波器頻響特性。近年來，中高端示波器大都采用了最大平坦頻響設計，這使得用相對較低的采樣率能夠實現更高精度的測量。

02低頻采樣也可實現高質量測量

理論上的最低采樣率雖然保證了信號不混疊，但要在屏幕上顯示一條光滑、連續的波形，僅靠2.5 GSa/s的原始采樣點是遠遠不夠的。

現在很多數字示波器支持 sin(x)/x 插值數字重建濾波器，可以將2.5 GSa/s的有效采樣率提升至50 GSa/s。

目的是可以根據奈奎斯特定理，在真實的采樣點之間進行數學插值，計算出大量的附加點。通過sin(x)/x濾波，示波器可以將原始的2.5 GSa/s采樣數據，重建出等效于50 GSa/s甚至更高采樣率的波形細節。

這就意味著，最終在屏幕上看到的是一條高分辨率、連續光滑的波形，而不是稀疏的點。

所以，我們真正需要關心的，是經過數字重建后的有效采樣率，而不僅僅是硬件ADC的原始采樣率。只要示波器的重建算法足夠強大，較低的原始采樣率同樣能呈現出高質量的波形。

03實測2.5 GSa/s采樣率 vs 更高采樣率

實際應用中，需考慮“夠用即可”的原則。對于1GHz帶寬示波器，采樣率達到2.5~5GSa/s通常已能滿足絕大多數應用需求。過高的采樣率只會增加數據存儲和處理的負擔，而不會帶來明顯的測量精度提升。

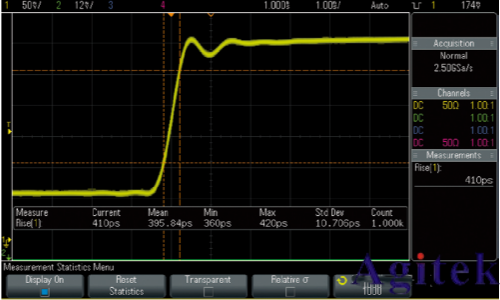

下面實測在1GHz帶寬下，使用2.5 GSa/s和5 GSa/s采樣率測量快速上升沿信號的區別。

在2.5 GSa/s采樣率下，配合sin(x)/x重建，波形顯示清晰連續，上升時間測量結果準確可靠。

在5 GSa/s采樣率下，波形細節并沒有帶來肉眼可見的顯著提升，上升時間測量結果的精度改善也在誤差范圍之內。

測試表明，在1GHz帶寬的約束下，單純追求遠超2.5倍關系的采樣率，其帶來的邊際效益非常有限。更高的采樣率意味著每秒產生更多的數據，這會更快地消耗示波器的存儲深度，并可能增加數據處理的時間，在某些情況下反而會影響波形捕獲率。對于由多個ADC拼接實現的高采樣率，還可能因為校準偏差引入失真。

05選型建議與自查清單

那么，面對1GHz示波器，我們該如何選擇？以下是基于不同場景的選型建議。

選型自查清單：

（1）示波器的頻響

最大平坦頻率響應示波器可比高斯頻率響應示波器使用更低的采樣率。

（2）重建濾波技術

利用sin(x)/x數字濾波技術提高有效采樣率，而非單純追求硬件采樣率。另外也可關注重建是硬件實現還是軟件實現？硬件實現能保證在高波形刷新率下依然提供流暢的重建波形。

（3）系統帶寬

使用的探頭帶寬是否與示波器匹配？一個100MHz的探頭會將1GHz示波器的系統帶寬限制在70MHz左右。

（4）存儲深度與采樣率平衡

存儲深度 = 采樣率 × 觀測時間，取決于想要的觀測時間。

（5）實際測試驗證

如果條件允許，用測試需求中真實的信號去驗證示波器。將波形放大，檢查關鍵位置是否有足夠的采樣點，測量結果是否穩定可靠。

最后，對于1GHz示波器，盲目追求極高的采樣率可能是一種資源浪費。理解示波器的頻響特性，憑借現在示波器高級算法，將注意力更多地放在系統帶寬、波形刷新率等同樣至關重要的參數上，才能幫你做出更好的選擇。
