4225-PMU有3種模式：分段Arb，全Arb和標準脈沖模式。在標準脈沖模式下，PMU可以在5V范圍內實現10ns的脈沖寬度。

標準脈沖模式產生兩個電壓等級的脈沖，但不進行測量。脈沖定時由觸發和脈沖開始之間的延遲、上升時間、下降時間、脈沖寬度和脈沖周期構成。

定義的脈沖寬度采用半峰全寬 (full width half maximum, FWHM) 標準。脈沖寬度的計算公式如下：

脈沖頂時間由PMU根據用戶指定的脈沖寬度、上升和下降時間計算。然后脈沖周期是延遲、脈沖寬度、1/2的上升和下降時間和任何閑置時間的總和，如下面的等式所示：

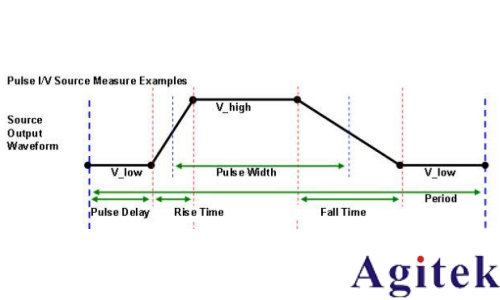

脈沖模式的定時參數如下圖所示：

圖1. 脈沖計時

由于標準脈沖模式不需要測量，PMU可以實現其最小10ns脈沖寬度。PMU_examples_ulib用戶庫中的PMU_10ns_Pulse_Example模塊使用精確的參數進行設置，以演示這種脈沖功能。將示波器連接到PMU的輸出，可以獲取脈沖波形。

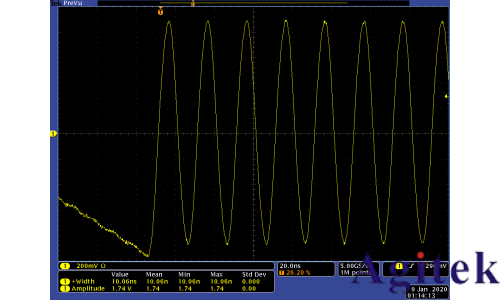

圖2: 使用示波器捕獲的脈寬為10ns的脈沖

硬件要求 :

4225-PMU帶或不帶4225-RPM

水平分辨率為20ns的示波器

白色SMA電纜 (無RPM) 或三軸電纜 (有RPM)

SMA母轉BNC公轉適配器 (無RPM) 或Triax母轉BNC公轉適配器 (有RPM)

在示波器上查看輸出

1. 打開Clarius并設置測試

a) 創建一個新項目

b) 添加一個通用2端被測

c) 添加自定義UTM測試

d) 置UTM為PMU_examples_ulib庫，并選擇PMU_10ns_Pulse_Example 模塊

e) 選擇需要配置的4225-PMU

f) 選擇所需通道

2. 將示波器連接到4225-PMU上

a) 無RPM：將SMA電纜連接到所需通道輸出，然后將另一端通過SMA轉BNC適配器連接到示波器。

b) 帶RPM：將三軸電纜連接到所需RPM的Force輸出端，然后將另一端通過三同軸轉BNC適配器連接到示波器。

3. 設置示波器來捕獲脈沖

a) 垂直分辨率：200mV

b) 通道終端：50Ω

c) 水平分辨率：20ns

d) 水平延遲：關閉

e) 觸發類型：邊沿

f) 觸發的邊沿：上升

g) 觸發電平：~300mV

4. 示波器將捕獲波形

將示波器設置為單次觸發，并在Clarius中運行UTM，示波器將捕獲波形。

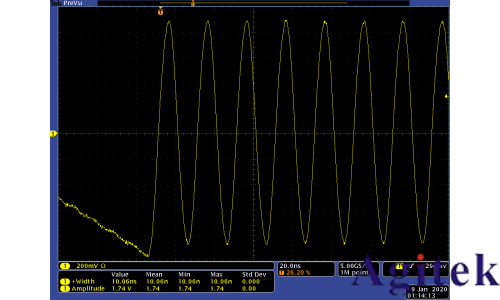

圖3: 使用混合域示波器進行波形捕獲

5. 使用自動測量或光標驗證10ns脈沖寬度

a) 注意：脈沖寬度為FWHM/ 半峰全寬標準，應從最大振幅上升和下降的一半開始測量。

b) 對于這個模塊 ( 脈沖從-1V到1V)，脈沖判定取值在0V

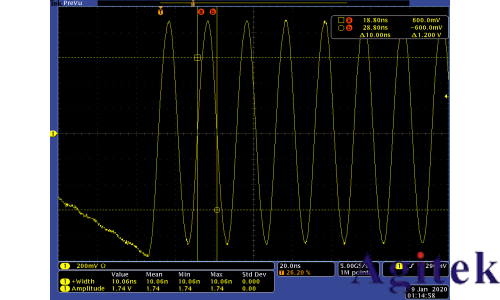

圖4. 光標測量脈沖寬度
