為您的電子項目或?qū)I(yè)工作尋找合適的示波器？本指南提供了一個清晰的框架，以確定最符合您要求的示波器，無論您是經驗豐富的工程師，學生還是電子愛好者。我們將探索帶寬、采樣率和上升時間等關鍵參數，確保您做出明智的選擇，從而提高測量的精度和效率。

示波器用于什么？

一個 示波器,以前稱為示波器 (非正式示波器，示波器或o-scope)，是一種臺式儀器，以圖形方式顯示電信號并顯示這些信號如何隨時間變化。工程師使用它們來排除電路故障和檢查信號質量。大多數工程師使用數字示波器,這就是我們在這里要關注的。數字示波器采集和存儲波形,其中顯示信號的電壓，頻率，信號中噪聲的部分，信號是否失真，信號之間的時序等等。

選擇示波器的基本參數

示波器帶寬

帶寬是決定示波器可以準確測量的最高頻率的關鍵規格。這是影響示波器功能和成本的重要考慮因素。

帶寬越高，信號的再現就越準確，如在250 MHz，1 GHz和4 GHz帶寬級別捕獲的信號所示。

如何計算您的帶寬需求

選擇示波器時，一個好的做法是使用以下公式來確保覆蓋信號的最高頻率分量:

例如，如果您的最高信號頻率為20 MHz，則應考慮使用帶寬至少為60 MHz的示波器。

示波器上升時間

上升時間對于數字應用至關重要，這表明示波器能夠跟蹤信號的快速變化。

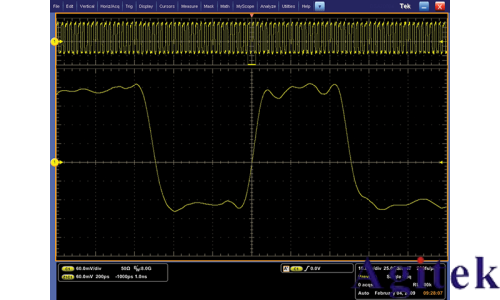

高速數字信號的上升時間表征。

計算您的示波器需要多少上升時間

示波器的上升時間應明顯短于信號中的最快上升時間。使用以下公式查找合適的示波器:

對于上升時間為4 ns的信號，示波器的上升時間應小于1.33 ns。

示波器采樣率

采樣率指示示波器對信號進行采樣的頻率，從而影響捕獲的波形的細節。

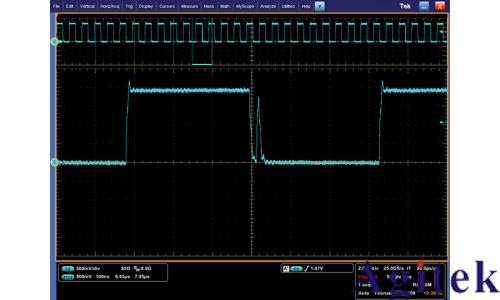

更高的采樣率提供更高的信號分辨率，確保您看到間歇性事件。

了解有關采樣率的更多信息

確定示波器的正確采樣率

要選擇適當?shù)牟蓸勇剩埵褂靡韵聹?zhǔn)則:

對于最大頻率為20 MHz的信號，目標是采樣率至少為200 MS/s的示波器。這確保了波形的詳細捕獲，便于準確分析。

選擇示波器的其他注意事項

示波器的通道密度

數字示波器對模擬通道進行采樣以存儲和顯示它們。通常，通道越多越好，盡管添加通道會增加示波器的價格。

您的應用程序?qū)Q定您是否需要選擇具有兩個，四個，六個甚至八個模擬通道的示波器。例如，兩個通道允許您將組件的輸入與其輸出進行比較。四個模擬通道允許您比較更多信號，并提供更多的靈活性，以數學方式組合通道 (例如，相乘以獲得功率，或減去差分信號)。具有六個或八個通道的示波器允許進行多個總線分析，同時在電源相關環境中查看電壓或電流類型的信號。

A混合信號示波器添加數字定時通道，這些通道指示高或低狀態，并且可以一起顯示為總線波形。無論您選擇什么，所有通道都應具有良好的范圍，線性度，增益精度，平坦度和抗靜電放電能力。

一些儀器在通道之間共享采樣系統以節省資金。但要注意: 您打開的通道數量會降低采樣率。

兼容的示波器探頭

良好的測量始于探頭尖端。示波器和探頭作為一個系統一起工作，因此在選擇示波器時一定要考慮探頭。

在進行測量時，探頭實際上成為電路的一部分，引入了改變測量的電阻、電容和電感負載。為了最大程度地減少影響，最好使用專為您的示波器而設計的探頭。

選擇具有足夠帶寬的無源探頭。探頭的帶寬應與示波器的帶寬匹配。

廣泛的兼容探頭將允許您在更多應用中使用您的范圍。在購買之前，請檢查一下該范圍的可用范圍。

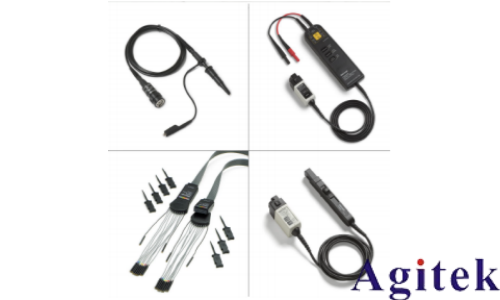

無源探頭:具有10倍衰減的探頭為您的電路提供受控的阻抗和電容，適用于大多數接地參考測量。它們包含在大多數示波器中-每個輸入通道都需要一個。

高壓差分探頭:差分探頭允許接地參考示波器進行安全、準確的浮動和差分測量。每個實驗室應該至少有一個。

邏輯探頭:邏輯探頭將數字信號傳送到混合信號示波器的前端。它們包括帶有附件的 “飛行引線”，這些附件旨在連接到電路板上的小測試點。

電流探針:當然，添加電流探頭可以使示波器測量電流，但也可以計算和顯示瞬時功率。

需要幫助選擇正確的探頭？請參閱我們的探頭選擇器導向裝置

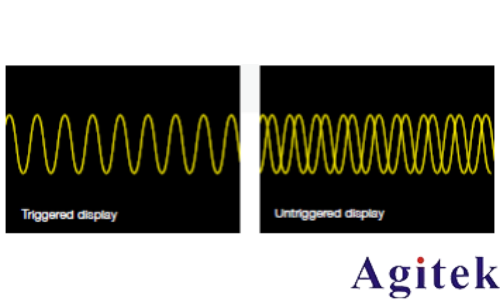

示波器的觸發功能

所有示波器都提供邊沿觸發，大多數示波器都提供脈沖寬度觸發。要獲取異常并充分利用示波器的記錄長度，請尋找可在更具挑戰性的信號上提供高級觸發的示波器。

可用的觸發選項范圍越廣泛，范圍就越通用 (并且越快找到問題的根本原因):

數字/脈沖觸發: 脈沖寬度、矮小脈沖、上升/下降時間、設置和保持

邏輯觸發

串行數據觸發: 嵌入式系統設計使用串行 (I2C、SPI、CAN/ LIN…) 和并行總線。

視頻觸發

示波器記錄長度

記錄長度是完整波形記錄中的點數。一個作用域只能存儲有限數量的樣本，所以一般來說，記錄長度越大越好。

捕獲時間 = 記錄長度/采樣率。因此，記錄長度為1 m點，采樣率為250 MS/sec，示波器將捕獲4 ms。今天的作用域允許您選擇記錄長度，以優化應用程序所需的詳細級別。

例如，一個好的基本范圍將存儲超過2，000個點，這對于穩定的正弦波信號 (可能需要500個點) 來說已經足夠了，而更先進的高端示波器將具有高達1Gpoints，這對于使用高速串行數據類型應用程序至關重要。

示波器波形捕獲率

波形捕獲速率 (以每秒波形數 (wfms/s) 表示) 是指示波器采集波形的速度。示波器的波形捕獲率差異很大，因此找到適合您應用的波形捕獲率非常重要。

具有高波形捕獲率的示波器可以更直觀地了解信號行為，并大大提高示波器快速捕獲抖動、矮小脈沖、毛刺和轉換錯誤等瞬態異常的可能性。

數字存儲示波器 (DSO) 采用串行處理架構來捕獲10到5，000 wfms/s。一些dso提供了一種特殊模式，該模式將多個捕獲突發到長存儲器中，暫時提供更高的波形捕獲速率，隨后是長的處理死區時間，這降低了捕獲罕見的間歇性事件的概率。

大多數數字熒光示波器(DPO) 采用并行處理架構來提供更大的波形捕獲率。一些dpo可以在幾秒鐘內獲取數百萬個波形，顯著增加捕獲間歇性和難以捉摸的事件的概率，并允許您更快地看到信號中的問題。

示波器可擴展性

隨著需求的變化，您希望示波器能夠通過應用程序模塊和軟件更新來滿足您的需求。

如果您想隨著時間的推移擴展示波器的功能，請確保您的儀器具有所需的一切。例如，一些示波器允許您:

向通道添加內存以分析更長的記錄長度

添加特定于應用程序的測量功能

通過全方位的探頭和模塊補充示波器的功能

使用流行的第三方分析和生產力

Windows兼容軟件

添加附件，如電池組和機架安裝

示波器的連接性

在你分析了你的示波器測量,您需要記錄和分享您的發現。示波器的連接性提供了高級分析功能，并簡化了結果的文檔記錄和共享。

根據示波器的不同，您可以訪問標準接口 (GPIB、RS-232、USB和以太網) 、網絡通信模塊或高級功能，以便:

在示波器上創建、編輯和共享文檔，同時在您的特定環境中使用儀器

訪問網絡打印和文件共享資源

訪問Windows?臺式機

運行第三方分析和文檔軟件

鏈接到網絡

訪問互聯網

發送和接收電子郵件

需要有關選擇示波器的幫助？下載我們的示波器選擇器指南或聯安泰測試請求演示。
