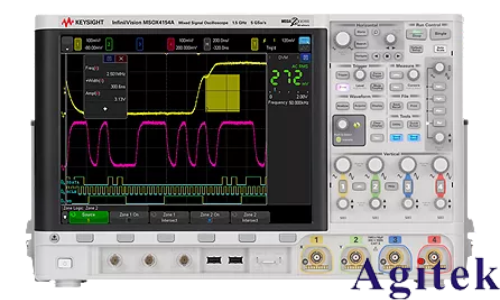

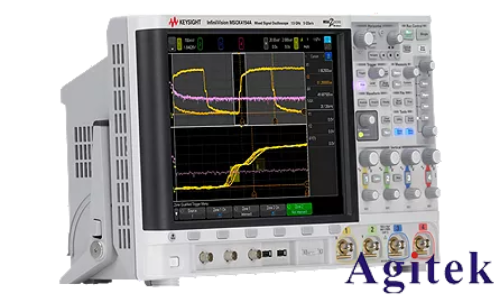

嵌入式系統調試中，是德科技MSO X 4034A示波器憑借350MHz帶寬、5GS/s采樣率及1Mpts存儲深度等優勢，能精準捕捉復雜信號。以下是5個高效調試技巧，助開發者快速定位問題。

1. 混合信號同步觸發，精準定位軟硬件交互故障

利用示波器的混合信號觸發功能，同時設置數字通道的“邊沿觸發”與模擬通道的“脈寬觸發”。例如調試MCU與ADC通信時，讓數字通道監測SPI時鐘邊沿，模擬通道捕捉ADC輸出電壓異常的脈寬變化。當兩者同時滿足觸發條件時，示波器精準捕獲故障瞬間，避免傳統方法中多次嘗試觸發的耗時，快速鎖定軟硬件交互問題。

2. 長時存儲+分段捕獲，捕捉偶發異常

嵌入式系統偶發的死機、復位等問題，常因短暫信號異常導致。開啟MSO X 4034A的分段存儲功能，結合最大1Mpts存儲深度，可連續捕獲長時間信號。設置觸發條件后，示波器僅存儲符合要求的波形片段，既節省存儲空間，又能完整記錄偶發故障前后的信號變化，便于回溯分析故障根源。

3. 串行協議解碼，直觀分析通信數據

針對UART、I2C、SPI等嵌入式常用串行協議，啟用示波器的協議解碼功能。無需手動解析波形，示波器可直接將模擬信號轉換為可讀的十六進制或ASCII數據，并標注起始位、停止位、校驗位等關鍵信息。調試通信故障時，能快速識別數據錯位、波特率偏差等問題，大幅提升分析效率。

4. 動態光標+自動測量，量化信號時序偏差

在驗證MCU時序或PWM信號時，使用動態光標精準定位波形關鍵點，結合自動測量功能實時獲取周期、占空比、上升/下降時間等參數。若發現時序偏差，可通過示波器的統計功能查看多次測量結果的分布情況，量化偏差范圍，為調整代碼或硬件參數提供準確依據。

5. 模板測試，快速篩查信號質量

針對嵌入式系統中對信號質量要求嚴格的電路（如時鐘信號、電源紋波），預先設置信號模板。MSO X 4034A可實時比對捕獲波形與模板，一旦波形超出模板范圍，立即發出警報。該方法無需人工逐幀觀察，能快速篩查信號質量問題，尤其適用于批量測試或長時間穩定性驗證場景。

借助這5個技巧，開發者能充分發揮是德MSO X 4034A示波器的性能優勢，將嵌入式系統調試從“被動排查”轉向“主動分析”，大幅縮短調試周期，提升開發效率。
