示波器是功率電子工程師的得力助手。借助強大易用的 FFT 分析功能，示波器還可應用于 EMI 調試，節省了大量時間與資金。示波器的一項典型應用就是在早期開發階段驗證 EMI 濾波器的有效性。

您的任務

開關電源 (SMPS) 的每個設計流程結束時，都必須執行傳導發射測試。開發人員必須驗證產品符合適用標準，方可將其投入市場。全面的一致性測試需要借助試驗室和合適的 EMI 接收機。如果產品超出標準限值，需要修改電源，這會嚴重影響 SMPS 的許多組件，例如 EMI 輸入濾波器、印刷電路板設計以及概念決策（例如選擇合適的開關頻率）。這會顯著影響產品的上市時間。通常，開發人員需要在一定程度上重新設計產品。如果在開發周期的早期階段執行傳導發射測試，可以大大降低這種風險。在預一致性測試階段，您可以不必使用試驗室，但需要借助合適儀器，確保能夠以類似方法測量電源輸入線路和輸出線路的頻譜。為此，您可以使用頻譜分析儀或示波器。

測試與測量解決方案

羅德與施瓦茨示波器提供強大易用的 FFT 分析功能，能夠測量頻率分量的幅度。用戶可以同時查看時域相關信號，從而將無用頻譜發射與時域事件相關聯。由此，示波器可用作功能強大的獨立式儀器，以在功率電子設計過程中執行早期傳導發射測試。如果研發實驗室中無 EMI 接收機等專用設備以在設計階段執行預一致性測量，示波器尤其有用。
越早考慮進行 EMI 一致性測試，開發流程末期出現 EMI 問題的可能性越低。及早發現 EMI 問題既能降低成本，也能更輕松地解決問題。示波器是硬件開發和系統測試中常用的主要儀器，因此也可在研發過程中用作可靠的 EMI 相關測試工具。

試裝置
要測量電源的傳導發射，需要借助線路阻抗穩定網絡 (LISN) 以將被測設備從外部電源中解耦出來。LISN 的同軸輸出必須通過同軸電纜連接至示波器，且示波器必須激活 50 Ω 輸入阻抗以確保正確匹配。示波器必須執行以下操作以測量頻譜：

激活 FFT，配置最小頻率和最大頻率以及分辨率帶寬。

調整時域窗口的垂直靈敏度，確保被測設備接通電源時輸入通道不會過載。

斷開被測設備的電源，以便進行參考測量。這樣，您可以獲悉裝置的噪聲基底，并確定該噪聲不是源自被測設備。

再次接通電源，然后進行測量。根據已知的傳導發射限值驗證被測設備， 同時考慮 LISN 造成的任何額外衰減。

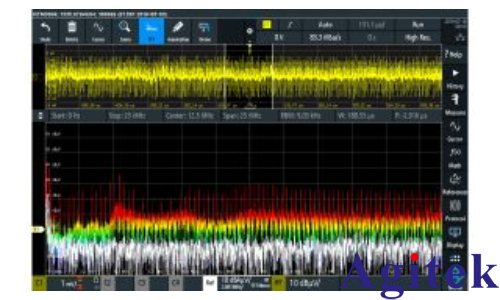

未使用輸入濾波器時的 EMI 頻譜

案例研究：EMI 濾波器的有效性
以下兩個屏幕截圖分別顯示了在未使用 EMI 濾波器和使用 EMI 濾波器的情況下使用 R&S?RTM3000 示波器執行傳導發射測量。

通道 1 顯示測得的連接至 LISN 的時域信號。LISN 導致該信號出現衰減且衰減因子為 10 dB，因此將測量值與發射限值進行對比時必須考慮此衰減。底部窗口顯示電源輸入終端的頻譜（以 dBuV 為單位）。在未使用 EMI 濾波器的情況下，直流-直流變換器輸入端產生的噪聲頻譜清晰可見。相反，在使用 EMI 濾波器的情況下，測量結果顯示輸入線路的傳導發射出現有效衰減。
在部分頻率下，最高可見 30 dB 衰減。

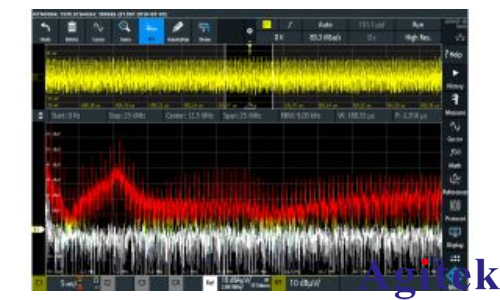

使用輸入濾波器時的 EMI 頻譜

要驗證較低頻率范圍內的發射，用戶必須重復測量，并重點關注較低頻率。

總結

羅德與施瓦茨示波器具有強大的 FFT 功能，有助于設計人員調試電源的傳導發射。示波器是功率電子設計應用中的標準測量儀器，因此也可用于在早期開發階段評估 EMI，進而節省大量時間和資金。這樣能夠提高產品符合 EMI 標準的可能，避免在一致性測試失敗后重新設計產品。
