這是一篇關于混合域示波器（MDO）技術的技術簡報，主要介紹了MDO的工作原理、技術優勢以及它在現代高度集成設計測量中的應用。以下是對這些核心內容的簡要概述：

1. MDO的定義與功能:

定義：MDO是首個集成混合信號示波器（包括邏輯和協議分析功能）和現代頻譜分析儀的工具。

功能：MDO提供完整的測量能力，適用于模擬、數字和RF信號的測量，具有2或4個模擬時域通道、16個數字時域通道和1個頻譜分析儀通道。

2. MDO與普通示波器的區別:

頻率域測量能力：MDO內置的頻譜分析儀提供比普通示波器更優越的頻率域測量保真度。

獨立采集系統：MDO具有獨立的模擬數字通道和頻譜分析儀采集系統，可同時優化時域和頻域視圖。

3. MDO的RF性能實現:

高保真度：MDO的頻譜分析儀輸入具有平坦響應至3或6GHz，提供卓越的雜散動態范圍（SFDR）。

低噪聲性能：MDO在測量低電平信號和發射機帶外發射時表現出色，噪聲水平低。

4. MDO的硬件架構:

采集系統：MDO采用兩個獨立的采集系統，一個用于模擬和數字通道，另一個用于頻譜分析儀。

數字下變頻（DDC）和快速傅里葉變換（FFT）：MDO使用DDC和FFT技術將時域數據轉換為頻域數據，提高信號保真度。

5. MDO的關鍵頻譜測量功能:

自動標記：可連續跟蹤高達11個頻率的最高幅度。

RF測量：提供信道功率、鄰信道功率比（ACPR）和占用帶寬等自動RF測量。

頻譜圖功能：顯示RF信號頻率隨時間的變化，揭示信號頻率跳變特性。

6. MDO4000系列的多域同步:

時間相關性：模擬、數字和頻譜分析儀輸入通道時間相關，允許分析信號間的時序關系。

RF時域跡線：顯示RF信號的幅度、相位或頻率隨時間的變化，與其他時域波形同步。

7. MDO的觸發功能:

邊沿觸發：可在頻譜分析儀輸入上基于整體功率水平進行邊沿觸發。

脈沖寬度和毛刺觸發：使用MDO4TRIG選項，頻譜分析儀輸入可用作觸發源。

8. MDO的噪聲性能和SFDR提升:

處理增益：通過DDC和DFT降低噪聲 floor，提高信噪比（SNR）。

抖動技術：添加隨機信號以改善SFDR，均勻分布A/D轉換器的DNL誤差。

9. MDO的寬捕獲帶寬:

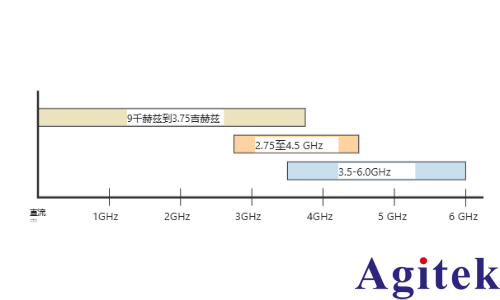

寬頻帶采集：MDO提供至少1GHz的捕獲帶寬，某些情況下可達3.75GHz，適用于現代數字通信的寬頻帶信號。

10. MDO的綜合優勢:

 成本與空間效益：集成多個儀器于單一平臺，節省成本和空間。

 操作便利性：單一儀器提供多種測量功能，提高操作便利性。

 技術融合：結合示波器與頻譜分析儀技術，實現時域和頻域同步分析。

MDO3000和MDO4000系列都提供了在單一整合平臺中擁有多種儀器的便利性。而MDO4000系列獨有的能夠同時在同步視圖中顯示時間和頻率域的特點，使其成為電磁干擾排除和無線收發器整合方面的理想選擇。
