這是一篇關于混合域示波器（MDO）技術的技術簡報，主要介紹了MDO的工作原理、技術優勢以及它在現代高度集成設計測量中的應用。以下是對這些核心內容的簡要概述：

1. MDO簡介：

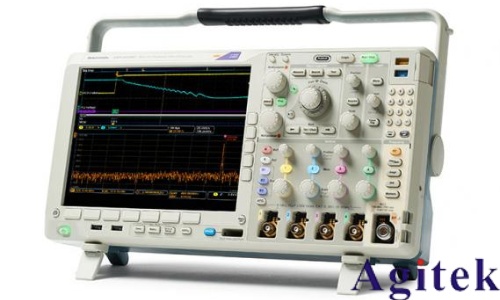

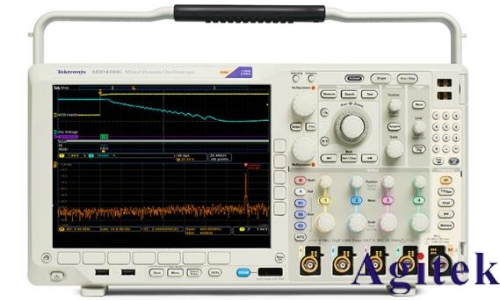

 MDO是一種結合了混合信號示波器與頻譜分析儀功能的儀器，用于同時測量模擬、數字和射頻（RF）信號。

 傳統上，需要三種不同儀器：示波器（用于模擬信號時域測量）、邏輯分析儀（用于數字信號時域測量）和頻譜分析儀（用于RF信號頻域測量）。

 MDO集成了2或4個模擬時域通道、16個數字時域通道和1個頻譜分析儀通道，具備全面的輸入通道和觸發能力。

2. MDO與普通示波器的區別：

 MDO在頻域測量方面具有更高的保真度和更寬輸入頻率范圍（9 kHz至6 GHz）。

 MDO的獨立采集系統允許在時域和頻域同時獲得**視圖，而普通示波器使用FFT功能時難以同時優化時域和頻域視圖。

 MDO具備更好的雜散動態范圍（SFDR）和低噪聲性能，適合測量低電平信號和發射機的帶外發射。

3. MDO的頻譜測量功能：

 MDO提供了自動標記、信道功率、鄰道功率比（ACPR）和占用帶寬等自動RF測量功能。

 MDO的頻譜圖功能可以顯示頻率隨時間的變化，提供對RF信號的深入洞察。

 MDO的前面板按鈕和用戶界面專為頻域測量設計，便于快速調整中心頻率、跨度、RBW等參數。

4. MDO的工作原理：

 MDO的核心架構類似于現代矢量信號分析儀，使用高速ADC采樣和數字下變頻（DDC）技術。

 MDO通過添加抖動信號改善SFDR，使用處理增益提高靈敏度，并通過專用頻譜分析儀輸入優化信號路徑設計。

 MDO的采集帶寬極寬，最小1 GHz，最高可達3.75 GHz，適用于現代數字通信信號的寬頻帶分析。

5. MDO4000系列的多域同步功能：

 MDO4000系列能夠同步顯示時域波形和頻譜，提供時間相關的綜合分析。

 用戶可以同時查看模擬、數字和RF信號的時域波形，以及RF信號的幅度、相位或頻率隨時間的變化。

 MDO4000系列支持基于頻譜分析儀輸入的觸發功能，如整體功率電平觸發和脈沖寬度觸發。

6. MDO的技術優勢：

 MDO通過集成多種測量功能，減少了設備成本和空間需求，提高了使用便利性。

 MDO的寬捕獲帶寬和高采樣率使其適用于復雜調制方案和突發RF傳輸的分析。

 MDO采用專用硬件和數字信號處理技術，確保了頻域測量的高保真度和靈敏度。

這篇文章為理解混合域示波器（MDO）的技術細節和應用提供了全面的分析，并通過比較傳統測量工具，展示了MDO在現代電子設計測量中的顯著優勢。
