全新的觸控交互方式

示波器采用觸摸屏已有多年時間，但觸摸屏的設計體驗總是被置后考慮。3 系列 MDO 11.6" 顯示器包括容性觸摸屏，提供了真正為觸控設計的用戶界面。

3 系列 MDO 支持您在手機和平板電腦中使用的、希望在觸控設備中實現的各種觸控操作。

左/右或上/下拖動波形，調節水平位置和垂直位置，或卷動縮放視圖

使用手勢，在水平方向或垂直方向改變標度或進行放大/縮小

從右滑出，會出現結果條；從上往下滑，會進入顯示屏左上角菜單

平滑的、快速響應的前面板控件可以使用熟悉的旋鈕和按鈕進行調節，可以增加鼠標或鍵盤作為第三種交互方式。

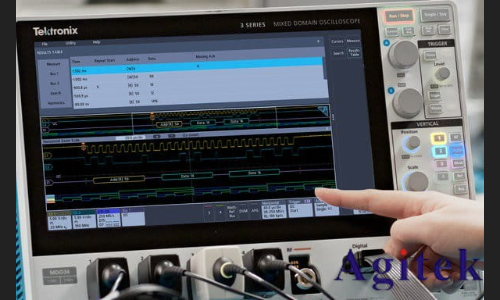

容性觸摸顯示器上的交互方式與手機和平板電腦相同。

強大的波形捕獲和分析功能

3 系列 MDO 的核心是一臺世界一流的示波器，它提供了完善的工具，加快了調試的每一個階段，從迅速發現和捕獲異常事件，到搜索波形記錄、找到關心的事件，到分析事件特點和器件行為。

數字熒光技術及 FastAcq? 高速波形捕獲

如果想調試設計問題，首先必須知道存在問題。每個設計工程師都要用大量的時間查找電路中的問題，如果沒有合適的調試工具，這項任務耗時長、非常麻煩。

數字熒光技術能夠快速了解器件的實際工作情況。其快速波形捕獲速率在 FastAcq 模式下 >280,000  wfms/s，可以以高概率迅速查看數字系統中常見的偶發問題：欠幅脈沖、毛刺、時序問題等。

為進一步加強查看偶發事件的能力，可以使用輝度等級指明偶發瞬態事件相對于正常信號特點發生的頻次。FastAcq 采集模式下提供了 4 個波形調色板。

色溫調色板使用顏色等級指明發生頻率：暖色如紅色/黃色表示經常發生的事件，冷色如藍色/綠色表示很少發生的事件。

頻譜調色板使用顏色等級指明發生頻率，冷色如藍色表示經常發生的事件，暖色如紅色表示很少發生的事件。

普通調色板使用默認的通道顏色（如黃色用于通道 1）和灰度級指明發生頻率，其中經常發生的事件用亮色表示。

倒置調色板使用默認的通道顏色和灰階指明發生頻率，其中很少發生的事件用亮色表示。

這些調色板迅速突出顯示測量期間發生頻次較高的事件，或在測量偶發異常事件中突出顯示發生頻次較低的事件。

無限余輝或可變余輝選項決定波形在顯示屏上停留的時間，幫助您確定異常事件發生頻次。

數字熒光技術及 FastAcq 實現了>280,000 wfms/s 波形捕獲速率和實時顏色輝度等級。

觸發

發現電路問題只是第一步，然后，您必須捕獲對應的事件，以確定根本原因。為實現這一點，3 系列 MDO 包括超過 125 種觸發組合，提供了一套完整的觸發，包括欠幅脈沖觸發、邏輯觸發、脈寬/毛刺觸發、建立時間和保持時間違規觸發、串行包觸發和并行數據觸發，幫助您迅速定位關心的事件。由于高達 10 M 記錄長度，您可以捕獲許多關心的事件，在一次采集中甚至可以捕獲數千個串行包，以進一步進行分析，同時保持高分辨率，可以放大查看精細的信號細節。

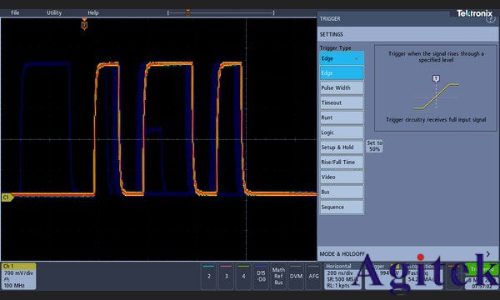

超過 125 種觸發組合，輕松捕獲關心的事件。

基本波形分析和自動測量

為了檢驗原型的性能與仿真相符，并滿足項目的設計目標，必須認真進行分析，從簡單地檢查上升時間和脈寬，到全面分析功率損耗、表征系統時鐘、調查噪聲來源。

3 系列 MDO 提供了一套完善的標準分析工具，包括：

基于波形的光標和基于屏幕的光標

多達8種自動測量

基本波形數學運算

基本 FFT 分析

使用公式編輯器進行高級波形數學運算

測量結果表可以全面統計查看測量結果。

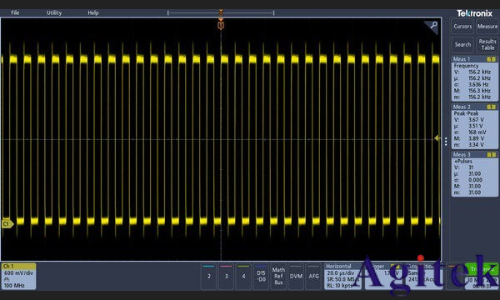

自動測量頻率、峰峰值和正脈沖數，并顯示統計數據。

方便導航和搜索

如果沒有適當?shù)乃阉鞴ぞ撸陂L(zhǎng)波形記錄中找到對應的事件可能會耗費大量的時間。當今記錄長度內含幾百萬數據點，定位事件可能要滾動幾千屏的信號活動。

3 系列 MDO 通過其新型屏幕上控件，提供了業內較完善的搜索和波形導航功能。這些控制功能加快了記錄平移和放大速度。在顯示屏上使用直觀的手勢開合或多用途旋鈕，在長記錄的關心區域內來回移動。

搜索功能可以自動搜索長采集數據，查找用戶自定義事件。事件發生的所有時點都用搜索標記高亮顯示，可以使用顯示畫面上 Search 標簽中的 Previous ( ← ) 和 Next ( → ) 按鈕簡便地來回移動。搜索類型包括邊沿、脈寬、超時、欠幅脈沖、邏輯、建立時間和保持時間和并行/串行總線包內容。

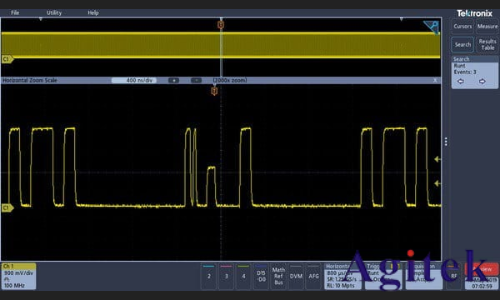

 FastAcq 可以幫助您發現數字?jǐn)?shù)據流中存在的欠幅脈沖，進一步展開調查。在這個測試用例中，在 10 M 點采集中發現并標出 3 個欠幅脈沖。

完善的功率分析(選配)

客戶對更長電池壽命的設備及更低能耗的綠色解決方案的需求日益增加，需要電源設計師們檢定開關損耗，并將其降至最低，以提高效率。此外，還需要對電源的功率水平、輸出純度及向電源線路的諧波反饋進行表征，以符合國家和地區的電源質量標準。在歷史上，在示波器上完成這些以及其他諸多功率測量相當耗時，需要手工完成并且非常繁瑣。3 系列 MDO 選配功率分析工具大大簡化了這些任務，可以快速地、可重復地、準確地分析功率質量、開關損耗、諧波、安全作業區(SOA)、調制、紋波和轉換速率(di/dt, dv/dt)。功率分析工具完全集成在示波器內，只需一個按鈕即可完成自動化可重復功率測量。選配功率分析功能可以免費試用 30 天。在儀器第一次通電時，此免費試用期即自動開始計算。

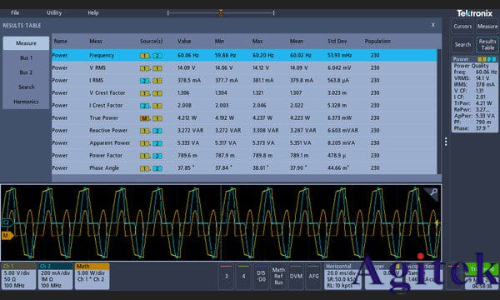

功率質量測量表。自動電源測量可以迅速準確地分析常用的電源參數。

獨有的內置頻譜分析儀(選配)

泰克 MDO 系列是能夠提供基于硬件的集成頻譜分析儀的示波器。3 系列 MDO 的頻譜分析儀頻率范圍為 9 kHz 到 1 GHz（標配） 或 3 GHz （選項 3-SA3），可以在物聯網和大多數消費者無線標準上執行頻譜分析。

快速準確的頻譜分析

在使用頻譜分析儀標配的 N 連接器輸入時，3 系列 MDO 顯示器變成全屏頻譜分析儀視圖。

主要頻譜參數，如中心頻率、頻寬、參考電平和分辨率帶寬，都可以使用前面板專用菜單和小鍵盤迅速簡便地進行調節。

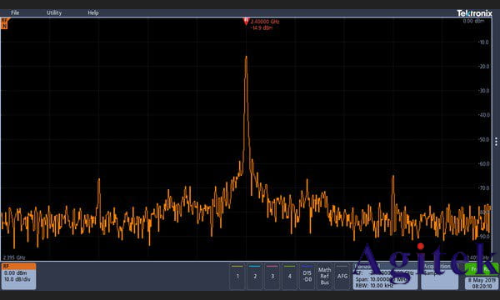

3 系列 MDO 頻域顯示。

智能高效標記

在傳統的頻譜分析儀中，為了標識所有關心的峰值而打開和放置足夠的標記可能會非常費事。3 系列 MDO 大大提高了這一流程的效率，它把標記自動放在峰值上，指明每個峰值的頻率和幅度。用戶可以調節用來確定什么是峰值的標配。

最高幅度峰值稱為參考標記，顯示為紅色。標記讀數可以在絕對值和相對值之間切換。在選擇相對值時，標記讀數顯示每個峰值距參考標記的相對頻率和相對幅度。

3系列MDO還提供了兩個手動光標，用來測量頻譜的非峰值部分。在啟用時，其中一個光標會關聯到參考標記，可以從頻譜中任何地方完成相對值測量。除頻率和幅度外，光標讀數還包括噪聲密度和相噪讀數，具體取決于選擇的是絕對值讀數還是相對值讀數。“移動參考標記到中心頻率(Reference Marker to Center)”功能可以立即把參考標記所指示的頻率移動到中心頻率。

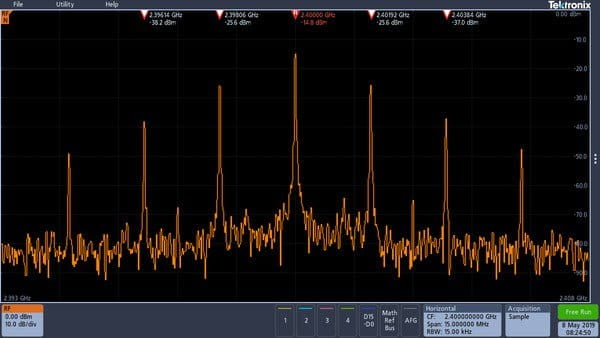

自動峰值標記一目了然地識別關鍵信息。如這里所示，滿足閾值和漂移指標的五個幅度最高的峰值會自動標出，同時還會顯示每個峰值的頻率和幅度。

頻譜圖

3 系列 MDO 包括一個三維頻譜圖畫面，特別適合緩慢變化的 RF 現象。X 軸代表頻率，就像典型的頻譜畫面一樣。但是，Y 軸代表時間，色彩用來指示幅度。

三維頻譜圖片段的生成方式如下：先獲取每個頻譜，然后“把它倒放在邊沿上”，使其高一個像素行，然后根據該頻率上的幅度為每個像素分配顏色。冷色（藍綠）代表低幅度，暖色（黃紅）代表高幅度。每個新采集都會在三維頻譜圖的底部增加一個段，歷史記錄上移一行。當采集停止時，可以回頭翻閱頻譜圖，查看各個頻譜段。

頻譜圖畫面顯示出緩慢移動的射頻現象。此處所示的是正在監視具有多個峰值的信號。在峰值的頻率和幅度隨時間變化時，在頻譜圖畫面中可以簡便地看到變化。

超寬的捕獲帶寬

當今無線通信標準日新月異，它們采用完善的數字調制方式，通常采用涉及輸出突發的傳輸技術。同時這些調制方案的帶寬也可能非常寬。傳統的掃描或步進式頻譜分析儀對于查看這些類型的信號能力非常有限，因?yàn)樗鼈円淮沃荒芸吹竭@些的頻譜的一小部分。

一次采集所需的頻譜量稱為捕獲帶寬。傳統頻譜分析儀以掃描或步進方式完成捕獲帶寬，在所需的頻寬范圍內建立所請求的圖像。因此，當頻譜分析儀采集頻譜的一個部分時，所關心的事件可能正在頻譜的另一個部分內發生。當今市場上大多數頻譜分析儀提供的捕獲帶寬都是10 MHz，有時提供了昂貴的選項，可以擴展到 20 或 40 MHz，某些情況下可以擴展到 160 MHz。

為滿足現代 RF 的帶寬要求，3 系列 MDO 提供了高達 3 GHz 的捕獲帶寬。頻譜是從一次采集中產生的，從而保證您將看到頻域中查找的所有事件。

無論是通過 Zigbee 以 900 MHz 頻率與器件進行的突發通信，還是通過藍牙以 2.4 GHz 頻率從器件發出突發通信，均可在一次采集中捕獲突發通信的頻譜顯示。

頻譜軌跡

3 系列 MDO 頻譜分析儀提供了四種不同的軌跡或視圖，包括 Normal、Average、Max Hold 和 Min Hold。

正常、平均、最大保持和最小保持頻譜光跡。

射頻測量

3 系列 MDO 包括三項自動 RF 測量：通道功率，鄰道功率比，占用帶寬。當激活任何一種射頻測量時，示波器自動打開平均頻譜軌跡，并將檢測方法設置為平均，以獲得最優的測量結果。

自動測量信道功率

射頻探測

頻譜分析儀上的信號輸入方法通常局限為電纜連接或天線。除使用標準 N 連接器外，通過選配 TPA-N-VPI 轉接頭，3 系列 MDO 頻譜分析儀可以使用 50 Ω TekVPI 探頭。這在尋找噪聲源方面增加了靈活性，通過在頻譜分析儀輸入上使用真實信號瀏覽，可以更方便地進行頻譜分析。

此外，選配的前置放大器大器附件可幫助對更低幅值信號進行研究。TPA-N-PRE 前置放大器在 9 kHz – 3 GHz 頻率范圍內提供了 10 dB 標稱增益。

任意函數發生器（選配）

3 系列 MDO 可以選配一個集成任意函數發生器(選項 3-AFG)，特別適合模擬設計內部的傳感器信號，或在信號中增加噪聲，執行裕量測試。

集成函數發生器提供了高達 50 MHz 的預定義波形，用于正弦波、方波、脈沖波、鋸齒波/三角波、直流、噪聲、抽樣信號（Sinc 函數）、高斯白噪聲、洛倫茲曲線、指數上升/下降、半正矢曲線和心電圖。

在集成 AFG 中選擇波形類型。

任意波形發生器提供了 128 k 點記錄，用來存儲波形。這些波形可以來自模擬輸入、保存的內部文件位置、U 盤或外部PC。通過 USB 或 LAN 把波形文件傳送到 3 系列 MDO 編輯內存，或使用 U 盤從 AFG 輸出到示波器中。

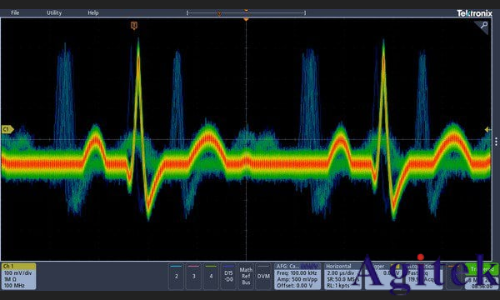

靈活設置 AFG 輸出。在這個測試用例中，正弦波形中增加了 20% 的噪聲。

數字通道 (選配)

邏輯分析儀 (選項 3-MSO)提供了 16 條數字通道，緊密集成到示波器的用戶界面中。從而簡化操作，方便解決混合信號問題。

3 系列 MDO 及 3-MSO 選項通過同時探測模數轉換器的兩面，同時查看模擬信號和數字信號。

帶色碼的數字波形顯示

用顏色區分的數字軌跡將1顯示為綠色，將0顯示為藍色。這種著色方式也被用于數字信道監控器。監控器顯示信號是高、是低、還是正在跳變，讓通道活動一目了然，不會讓沒用的數字波形弄亂顯示畫面。

當系統檢測到多個跳變時，多重跳變檢測硬件會在顯示屏上顯示一個白邊。白邊表示通過放大或以更快取樣速率采集可提供更多信息。在大多數情況下，通過放大即可揭示出用以前的設置無法查看到的脈沖。如果在盡量放大的情況下仍然出現白邊，表示在接下來的采集中增加取樣速率將揭示出以前設置所無法采集的更高頻信息。

您可以對數字波形分組，在觸控屏上簡便地輸入波形標簽。將數字波形彼此相鄰放置，即可形成一組。

通過顏色編碼的數字波形顯示，只需在屏幕上將數字通道放在一起即可進行分組，然后按組移動數字通道。

形成分組后，即可一起定位組內的所有通道。這將大大縮短以往逐個定位通道所需的設置時間。

MagniVu?高速采集

3 系列 MDO 上的主要數字采集模式在 500 MS/s (2 ns 分辨率) 下可以捕獲最長 10 M 點數據。除主要記錄外，3 系列 MDO 提供了一種超高分辨率記錄，稱為 MagniVu，在最高 8.25 GS/s (121.2 ps 分辨率)下可以采集 10,000 點數據。主波形和 MagniVu 波形均在每個觸發上采集，可隨時（不論正在運行還是停止）在顯示屏內切換。MagniVu 比市面上類似的示波器提供更為精細的定時分辨率，在數字波形上進行關鍵定時測量時，讓使用者放心。
