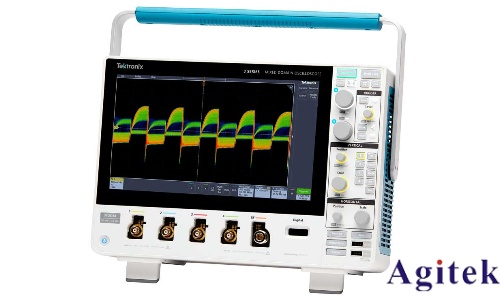

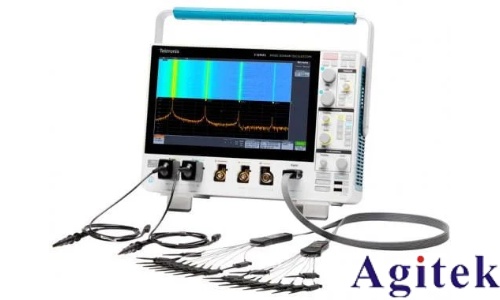

泰克3系列MDO混合域示波器是一款集模擬、數字、射頻和信號發生功能于一體的高性能測試儀器，專為復雜電子系統的系統級調試而設計。其緊湊的機身（深度僅5.9英寸，149毫米）和輕量化設計（重11.7磅，5.3公斤）使其在實驗室、教育、制造及現場維護等多種場景中表現出色，尤其適合空間受限但需高靈活性的應用環境。憑借其強大的功能集成和簡便的操作界面，3系列MDO成為嵌入式設計、物聯網、功率電子和教育管理等領域的理想工具。

核心性能與技術規格

3系列MDO提供2通道和4通道模擬輸入型號，帶寬覆蓋100 MHz至1 GHz，并支持軟件升級至最高帶寬，滿足不斷增長的測試需求。其關鍵性能指標包括：

高采樣率與長記錄長度：最高5 GS/s采樣率和所有通道上10 M點的記錄長度，確保捕獲高速瞬態信號和長時間波形細節。

卓越的波形捕獲速率：超過280,000波形/秒，顯著提升調試效率，快速發現偶發故障。

低負載無源探頭：標配探頭具有3.9 pF容性負載和高達1 GHz的模擬帶寬，減少對被測電路的影響。

頻譜分析功能（選配）：頻率范圍覆蓋9 kHz至1 GHz（標配）或擴展至3 GHz（選配），支持超寬捕獲帶寬，適用于RF信號分析。

任意函數發生器（選配）：支持13種預定義波形類型，50 MHz波形發生能力，以及128 k點任意波形發生器（250 MS/s采樣率）。

數字通道（選配）：16條數字通道，10 M點記錄長度和121.2 ps定時分辨率，適用于混合信號調試。

串行總線支持（選配）：全面支持I2C、SPI、UART、USB 2.0、CAN、CAN FD、LIN、FlexRay、MIL-STD-1553、ARINC429及音頻標準，提供解碼、觸發和搜索功能。

數字電壓表/頻率計數器（免費）：通過產品注冊獲得，支持4位電壓測量（DC、AC RMS、DC+AC RMS）和5位頻率測量。

典型應用與優勢

1. 嵌入式設計與物聯網

3系列MDO支持多種常用串行總線，可在混合信號嵌入式系統上執行系統級調試，快速發現和解決問題，顯著縮短開發周期。

2. 功率電子設計

提供自動功率質量、開關損耗、諧波、紋波、調制和安全作業區測量，結合廣泛的功率探頭選擇，實現可靠、可重復的電壓、電流和功率測試。

3. 教育管理

一臺儀器集成模擬、數字、RF測量及信號源功能，簡化實驗臺設置，幫助教師講解電子原理并開展高級實驗，提升教學效果。

4. 制造與調試

高度集成設計減少機架或工作臺空間占用，降低多儀器使用成本，適用于空間和預算受限的制造測試與調試站。

5. 現場維護與安裝

便攜式設計和電池供電選項（需選配）使其成為現場服務的理想工具，確保在需要的時間和地點獲得全面測試能力。

用戶界面與升級能力

3系列MDO采用直觀的下一代用戶界面，包括：

設置條（Settings Bar）：位于顯示屏底部，通過標簽式布局管理關鍵參數，一鍵訪問通道、數學波形、參考波形、總線波形、MSO、頻譜分析儀、AFG和DVM等功能。

結果條（Results Bar）：位于顯示屏右側，集中顯示光標、測量、搜索和總線解碼結果，優化波形查看區域，支持隨時隱藏以擴大顯示空間。

該儀器支持全面升級能力，用戶可根據需求或預算變化逐步增加功能（如帶寬、分析軟件），保護投資并適應技術演進。

產品生態與支持

3系列MDO兼容泰克廣泛的探頭和附件生態系統，并可通過TekDrive云平臺實現數據共享與協作。用戶可在線獲取產品手冊、技術規格和訂貨信息（如3 Series MDO Mixed Domain Oscilloscopes Datasheet），探索更多示波器型號以滿足特定需求。

與其他泰克示波器的對比

帶寬與分辨率：3系列MDO最高1 GHz帶寬，低于4系列MSO（1.5 GHz）、5系列MSO（2 GHz）和6系列MSO（8 GHz），但滿足大多數主流應用。

垂直分辨率：8位分辨率，低于4/5/6系列的12位，適合一般調試；高分辨率模式可選。

顯示器與輸入：11.6英寸高清屏和TekVPI接口，提供良好可視性和探頭兼容性。

高級功能：5/6系列提供一致性測試、抖動分析和Windows操作系統，適合高端應用；3系列MDO則側重性價比和多域集成。

總結

泰克3系列MDO混合域示波器以“一臺儀器，多域覆蓋”的理念，將復雜測試簡化為日常操作。其強大的性能、靈活的選件和直觀的界面，使其成為工程師、教育工作者和制造技術人員的得力助手。無論是調試嵌入式系統、優化功率設計還是執行現場維護，3系列MDO都能提供可靠、高效的解決方案，助力用戶在競爭激烈的電子領域中保持領先。
