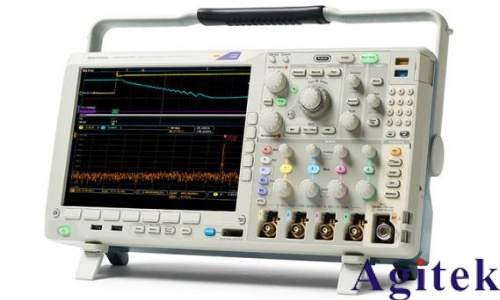

這是一篇關于泰克MDO4000系列混合域示波器的應用指南，主要介紹了混合域示波器的發展背景、功能特點、技術基礎及其在現代電子設計中的應用。以下是對這些核心內容的簡要概述：

1. 混合域示波器的發展背景:

無線技術的普及：無線技術廣泛應用于各個領域，如照明、家庭設備、汽車等，推動了現代電子設計中無線技術的集成。

嵌入式設計人員的職責擴大：設計人員需要處理包括RF射頻信號在內的多種信號類型，傳統示波器和頻譜分析儀難以滿足需求。

RF信號隨時間變化：現代通信信號多為間歇性、突發性的，需要能夠捕獲快速變化的信號。

RF帶寬的提高：現代通信采用更寬的調制方案，要求測量設備具有更高的頻譜捕獲帶寬。

EMC的重要性：電磁兼容性測試要求設備能夠測量寬頻率范圍內的間歇性信號。

產品開發周期的壓力：市場壓力要求企業快速推出產品，需要高效、易用的測量工具。

2. MDO4000系列混合域示波器的功能特點:

專用RF輸入通道：提供大頻率范圍、杰出的保真度和低噪聲性能。

獨立的時域和頻域通道：允許獨立設置采集參數，實現多域時間相關測量。

優化的用戶界面：提供直觀的頻譜測量控制界面，節省學習時間。

多條輸入通道：包括模擬、數字和RF通道，提供系統級洞察力。

寬頻譜捕獲帶寬：提供1GHz以上的實時頻譜捕獲帶寬，適用于快速變化的信號。

3. 技術基礎:

頻譜分析基礎：介紹傳統掃頻分析儀和矢量信號分析儀的結構及其局限性。

下變頻和數字下變頻：詳細說明MDO4000的模塊下變頻器和數字下變頻過程。

生成頻譜和RF時域數據：描述如何從采集的時域數據生成頻譜和RF時域曲線。

時間分辨率：討論頻譜時間和RF采集時間對時間分辨率的影響。

4. 應用實例:

跳頻信號分析：通過實例展示MDO4000如何同時觀察跳頻信號的時域和頻域特點。

頻譜瀑布圖：介紹頻譜瀑布圖的功能及其在觀察頻率隨時間變化中的應用。

觸發功能：說明MDO4000的跨域觸發系統如何確保時間相關的數據采集。

RF測量：包括通道功率、鄰道功率比和占用帶寬等專用RF測量功能。

這篇文章為理解和使用泰克MDO4000系列混合域示波器提供了全面的指導，通過詳細的技術說明和應用實例，展示了該設備在現代電子設計中的強大功能和優勢。
