普源入門級示波器怎么選

發布日期：2025-10-13 14:07:51 瀏覽數：

RIGOL是一家知名的電子測量儀器制造商，其推出的具有高性價比和可靠性的產品受到廣泛歡迎。對于入門級示波器，RIGOL提供了多種選擇，包括DS1000系列、DHO800和DHO900等系列。以下是對這些系列的詳細介紹，包括它們的產品參數、特點以及性價比分析。

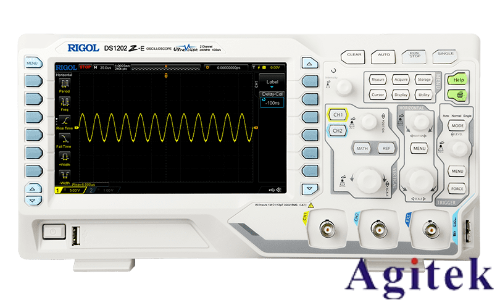

DS1000系列是RIGOL推出的經典入門級數字示波器，適合教育、基礎研發和小型實驗室使用。該系列數字示波器采用了UltraVision技術平臺，延續了深存儲和高波形捕獲率的特點，具有超高的性價比優勢。其中創新的Plus型號，標配了數字通接口，僅需增加一條RPL1116邏輯探頭，即可升級為全功能的MSO。該系列以其出色的性能和經濟實惠的價格成為許多用戶的首選。

普源入門級示波器怎么選(圖1)

產品參數

帶寬：50 MHz至100 MHz，具體型號如DS1054Z（50 MHz）、DS1074Z Plus（70 MHz）、DS1074Z-S Plus（70 MHz）、DS1104Z Plus（100 MHz）、DS1104Z-S Plus（100 MHz）。

通道數：標配4個模擬通道+16個數字通道（Plus型號支持）。

采樣率：最高1 GS/s實時采樣率。

垂直分辨率：8 bit

波形捕獲率：高達30,000個波形每秒。

存儲深度：最大24 Mpts，這在同類產品中處于領先地位。

顯示：7英寸WVGA（800×480）TFT液晶屏，多級波形灰度顯示。

其他功能：支持多種觸發模式和自動測量，內置25 MHz雙通道函數/任意波發生器（S型號支持），多達6萬幀的硬件實時波形不間斷錄制和回放功能，內建FFT分析功能等。
性價比
DS1000系列以其低廉的價格和豐富的功能得到了市場的認可。對于預算有限的用戶，尤其是需要多個通道進行信號分析的場合，該系列提供了極具競爭力的選擇，功能豐富。然而，其較低的帶寬可能限制了對高速信號的測試能力，適合用于教育和簡單的實驗室應用。

1、標配四通道
2通道的價格獲得4通道產品，標準配置4個模擬通道，方便同時測量多路信號。

2、24Mpts存儲深度
高達24Mpts超長存儲深度（數字通道高達12Mpts），讓用戶可以全面兼顧波形全局和細節，在更長時間內保持最高采樣率，不會漏失任何波形變化。

3、硬件波形錄制和回放功能
提供硬件波形錄制功能，高達6萬幀，便捷地回放波形，找出故障所在。

4、串行總線觸發和解碼
提供總線觸發和解碼功能，支持RS232/UART、I2C、SPI總線，用戶可以通過協議分析輕松地發現錯誤、調試硬件、加快開發進度，為高速度、高質量完成工程提供保障。

5、混合信號分析能力
MSO型號提供16路數字邏輯通道，更方便地同時測試多路模擬和數字信號,更便捷地進行邏輯信號分析，DS1000Z Plus可升級為MSO。

6、雙路25MHz信號源
提供帶有雙路25MHz任意波形發生器型號，將示波器、邏輯分析儀及信號源三合一，帶給您更高效的測試體驗。

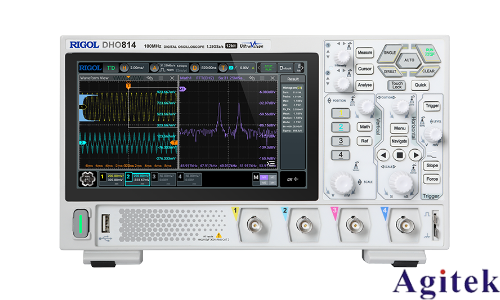

RIGOL DHO800系列

普源入門級示波器怎么選(圖2)

概述
DHO800系列是RIGOL面向低中端市場的新一代超便攜高分辨率示波器，繼承了上一代產品的優良傳統，并有顯著升級，特別是在用戶體驗和功能集成方面。

產品參數

帶寬：70 MHz至100 MHz，具體型號如DHO802（70 MHz）、DHO804（70 MHz）、DHO812（100 MHz）、DHO814（100 MHz）。

通道數：標配2/4個模擬通道。

采樣率：最高1.25 GS/s實時采樣率。

垂直分辨率：12 bit。

波形捕獲率：高達1,000,000個波形每秒。

存儲深度：最大25 Mpts。

顯示：7 英寸 1024 * 600 高清觸控顯示屏。

其他功能：支持多種觸發模式和自動測量，全新 Flex knob帶來更人性化的交互體驗，支持波形搜索和導航功能可快速定位信號異常，新穎精巧的工業設計帶來便捷的操作等。

性價比

DHO800系列在提升顯示效果和操作便利性方面表現出色，同時保持了較低的成本。相比DS1000系列，它提供了更好的視覺體驗和更方便的分析功能，適合注重圖像質量和操作便捷性的用戶。在同價位產品中，DHO800系列憑借其現代化的界面和功能贏得了良好的口碑。

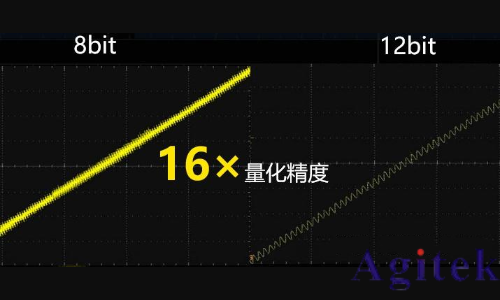

1、12-bit高分辨率顯示

DHO800系列卓越的12bit垂直分辨率和高達4096級的量化精度，將測量精度提升至前所未有的水平。相比傳統的8bit設備，它能夠提供達16倍的細膩度，能捕捉到波形中最微小的細節變化。無論是在電源紋波測試還是醫療設備檢測等關鍵應用場景，都能幫助您更有效地分析信號特征，確保每一次測量都準確無誤，讓技術創新成為可能。

普源入門級示波器怎么選(圖3)

2、支持Type-C供電，便捷使用體驗

DHO800采用了先進的Type-C供電接口設計，令其在便攜性和靈活性上邁出了革命性的一步。只需一個移動電源，便可輕松為DHO800供電，完美滿足外場芯片測試、現場電路檢修等多種應用需求。此項設計大大簡化了操作過程，無論是在實驗室還是野外工作環境中，都能確保設備隨時隨地的高效運行，讓您的工作更加便捷、高效。

普源入門級示波器怎么選(圖4)

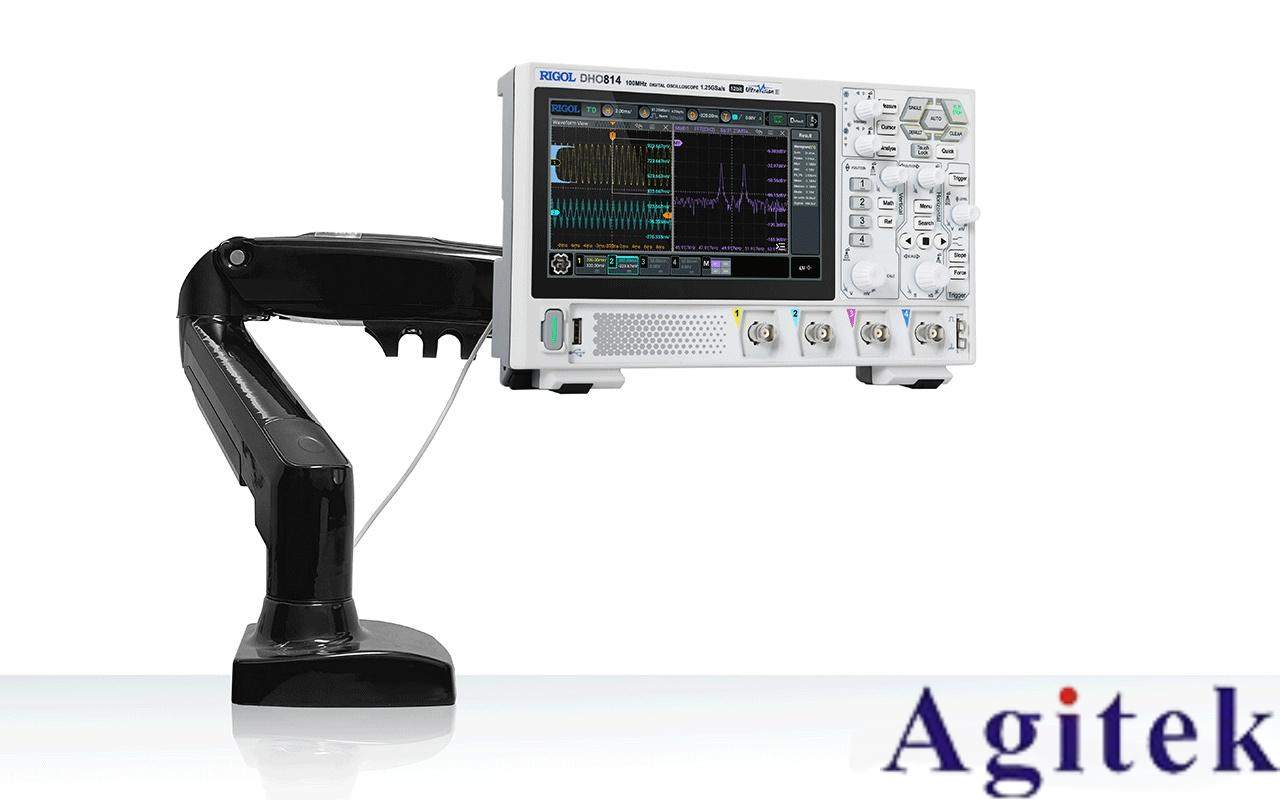

3、7英寸高清觸控屏，輕巧便攜

DHO800系列結合了輕巧便攜設計與7英寸1024×600高清觸控屏，不僅減輕了現場作業負擔，還提供舒適便捷的用戶交互體驗。該系列還兼容VESA標準顯示器支架，使工程師能夠輕松實現桌面整潔，有效節省寶貴的工作臺空間。總體而言，DHO800系列為工程師的工作流程提供了更流暢、更高效的體驗，是現場工程師的理想選擇。

普源入門級示波器怎么選(圖5)

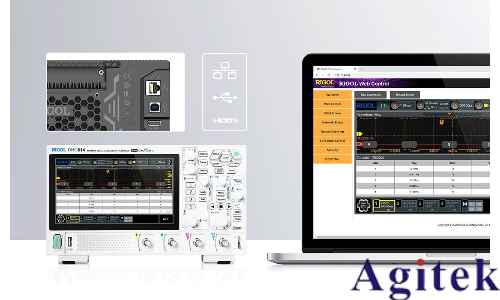

4、全面的接口設計，多樣的連接選擇

DHO800系列憑借其全面的接口設計，包括USB、LAN以及HDMI接口，完美適應了遠程控制、會議演示和教學等多樣化的應用場景，極大地提升了工作協同和教學過程中的效率。無論是在辦公室進行數據共享，還是在教室里進行互動教學，都能幫助您實現流暢的信息傳遞和高效的團隊合作，讓每一次溝通都更加生動、直觀。

普源入門級示波器怎么選(圖6)

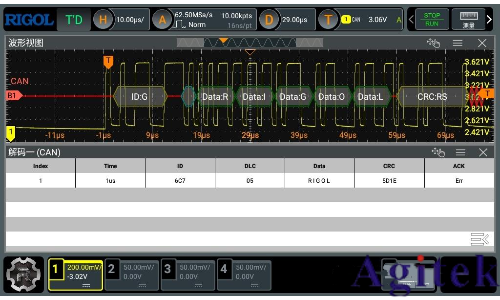

5、豐富的觸發與解碼功能

普源入門級示波器怎么選(圖7)

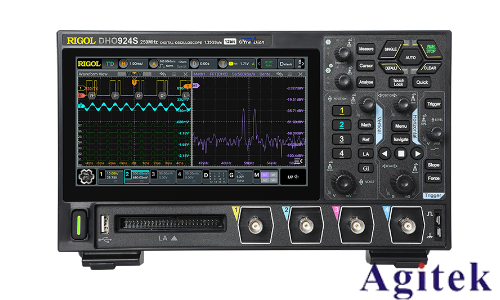

RIGOL DHO900系列

概述

DHO900系列示波器也是RIGOL最新推出的產品，定位于入門級市場，以滿足專業用戶對更高性能和更強大功能的需求。

普源入門級示波器怎么選(圖8)

產品參數

帶寬：125 MHz至250 MHz，具體型號如DHO914（125MHz）、DHO914S（125MHz）、DHO924（250MHz）、DHO924S（250MHz）。

通道數：4個模擬通道+16個數字通道

采樣率：高達1.25 GSa/s。

存儲深度：高達50 Mpts。

垂直分辨率：12 bit。

波形捕獲率：高達1,000,000 wfms/s

顯示：7 英寸 1024 * 600 高清觸控顯示屏。

其他功能：支持多種觸發模式和自動測量，全新 Flex knob帶來更人性化的交互體驗，支持波形搜索和導航功能可快速定位信號異常，新穎精巧的工業設計帶來便捷的操作，集任意波形/函數發生器、伯德圖分析、直方圖、數字信號分析等多種功能于一身。

性價比

DHO900系列雖然價格高一些，但其卓越的帶寬以及豐富的功能，使其在更復雜的應用場合中具有明顯優勢。這些特性特別適合要求較高帶寬和靈活性的開發工程師和研究人員，對于希望在未來幾年內不需要再次升級設備的用戶來說，是一個值得的投資。

1、12-bit 高分辨率顯示

DHO900系列卓越的12bit垂直分辨率和高達4096級的量化精度，將測量精度提升至前所未有的水平。相比傳統的8bit設備，它能夠提供達16倍的細膩度，能捕捉到波形中最微小的細節變化。無論是在電源紋波測試還是醫療設備檢測等關鍵應用場景，都能幫助您更有效地分析信號特征，確保每一次測量都準確無誤，讓技術創新成為可能。

2、支持Type-C供電，便捷使用體驗

DHO900采用了先進的Type-C供電接口設計，令其在便攜性和靈活性上邁出了革命性的一步。只需一個移動電源，便可輕松為DHO900供電，完美滿足外場芯片測試、現場電路檢修等多種應用需求。此項設計大大簡化了操作過程，無論是在實驗室還是戶外工作環境中，都能確保設備隨時隨地的高效運行，讓您的工作更加便捷、高效。

3、7英寸高清觸控屏，輕巧便攜

4、支持伯德圖分析功能

DHO900S搭載了伯德圖環路分析功能，為您在開關電源環路分析或元器件幅頻響應測試中提供了強大的技術支持。這項標配功能能夠幫助用戶更加精準地評估和調整電路性能，無論是進行復雜的開關電源設計優化，還是對電子元件特性進行細致探索，都能為您提供詳盡的數據分析，使技術創新與性能提升變得觸手可及。

5、標配數字通道，穩定信號傳輸

DHO900系列的全系標配數字通道，配合PLA2216邏輯分析探頭，助力面對模擬與數字信號調試的挑戰。這一組合不僅能夠實現深入的數字信號分析，還能幫助您精確捕捉和分析復雜電路系統中的信號交互。無論是進行高級研發、故障排查或性能優化，都能確保您以最高效率和精度完成任務，大幅提升項目成功率。

6、支持25MHz函數/任意波形發生器

示波器內置的函數/任意波形發生器可輸出多種基本波形，包括正弦波、方波、鋸齒波、直流、噪聲和任意波。

7、標配直方圖分析功能

直方圖分析功能可以為波形或測量結果提供統計視圖，方便用戶進行趨勢判斷，從而幫助用戶快速發現信號中潛在的異常。

8、豐富的觸發與解碼功能

總結與建議

對比總結
