這是一篇關于使用實時示波器進行時域反射（TDR）測量的技術指南文章，主要介紹了TDR的基本原理、應用領域、測量方法以及實際操作中的示例和注意事項。以下是對這些核心內容的簡要概述：

1. TDR的應用：

TDR對于確保信號路徑和電源分配網絡的完整性至關重要。

可用于識別和定位開路、短路和阻抗不匹配等問題。

應用領域包括印刷電路板走線、過孔、電源層、連接器、電纜等。

2. TDR的基本理論：

TDR通過發送階躍電信號脈沖并測量反射信號來分析阻抗不匹配。

反射信號提供了傳輸線完整性和特性的信息。

理想情況下，阻抗匹配時無反射；實際不匹配時，部分信號能量反射回源。

3. 傳輸線和特性阻抗：

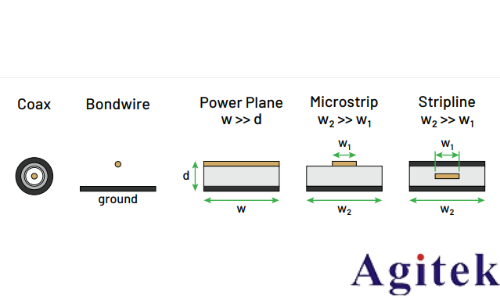

傳輸線用于以最小損耗傳輸電信號，包括PCB走線、電纜、連接器等。

特性阻抗由傳輸線的電阻、電導、電感和電容等分布式元件決定。

正確的端接可防止信號反射，確保信號完整性。

4. TDR的工作原理：

TDR系統包括示波器、快速邊沿的脈沖發生器、高質量電纜和功率分配器。

階躍信號沿傳輸線發送，示波器測量入射和反射電壓的疊加。

通過分析反射信號的幅度和時間確定阻抗不匹配的位置和性質。

5. TDR測量類型：

包括開路、短路和阻抗錯配等特殊情況。

可用于測量電容和電感，通過分析反射信號形狀和幅度進行區分。

6. 使用實時示波器進行TDR測量：

實時示波器通常用于工程工作臺，與采樣示波器不同，但TDR理論相同。

需要配備快速邊沿的脈沖發生器和高質量的電纜。

示波器上的應用軟件有助于校準、設置和測量。

7. TDR測量示例：

示例1：測量50Ω微帶線并進行校正。

示例2：使用TDR查找阻抗不連續性。

示例3：測量1pF并聯電容器。

示例4：測量串聯電感。

示例5：使用TDR測量IC輸出的阻抗。

8. TDR測量的準備和校準：

需要配置示波器并進行歸一化校準。

校準過程包括開路、短路和匹配負載的連接。

軟件自動完成設置和歸一化處理，提高測量精度。

9. 實時示波器的TDR分辨率：

垂直分辨率受示波器最小電壓差限制，影響反射系數和阻抗測量。

水平分辨率決定最小可解析的距離，與系統帶寬和信號傳播速度相關。

實際測量中需考慮介電常數、探頭和電纜的影響。

這篇文章為工程師提供了使用實時示波器進行TDR測量的詳細指導，通過理論解釋、實際操作示例和注意事項，幫助工程師優化電源和信號完整性，確保傳輸線的正常運行。
