使用光標可以測量所選波形的 X 軸值（如時間）和 Y 軸值（如電壓）。使用光標測量前，請 將信號連接至示波器并獲得穩定的顯示。光標測量功能提供如下兩種光標

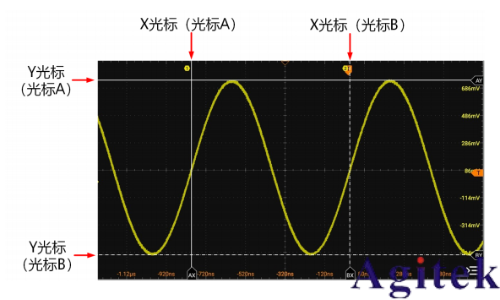

? X 光標

X 光標是用于水平調整的垂直實/虛線，可以用于測量時間和頻率（Hz）。

- 光標 A 是垂直實線（屏幕底部顯示 AX），光標 B 是垂直虛線（屏幕底部顯示BX）。

- 在 XY 光標模式中，X 光標用于測量信源 X 的波形幅度。

? Y 光標

Y 光標是用于垂直調整的水平實/虛線，可以用于測量幅度（與信源通道幅度單位一致）。

- 光標 A 是水平實線（屏幕右側顯示AX），光標 B 是水平虛線（屏幕右側顯示BX）。

- 在 XY 光標模式中，Y 光標用于測量信源 Y 的波形幅度。

您可通過以下方式打開光標測量：

? 點擊屏幕左下方的導航圖標 R> 光標，打開光標測量。

? 點擊屏幕右上方工具欄中的 光標，打開光標測量。

? 按下前面板 Cursor按鍵，打開光標測量。

測量結果顯示在屏幕右側的“結果”窗口中，如下圖所示。

? AX：光標 A 處的 X 值。

? AY：光標 A 處的 Y 值。

? BX：光標 B 處的 X 值。

? BY：光標 B 處的 Y 值。

? ?X：光標 A 和 B 的水平間距。

? ?Y：光標 A 和 B 的垂直間距。

? 1/?X：光標 A 和 B 的水平間距的倒數。

點擊光標測量結果窗口，可在彈出的菜單中選擇 清除測量 或 測量設置。

? 點擊 清除測量 會關閉光標測量并清除當前的光標測量結果。

? 點擊 測量設置，會彈出“光標”菜單，在菜單中可選擇手動、追蹤、XY 測量模式
