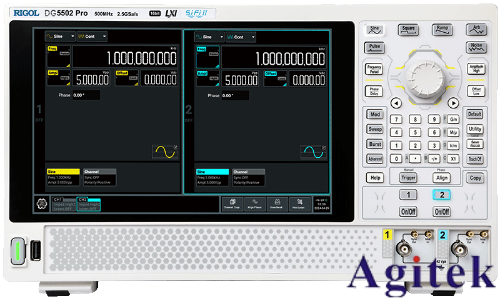

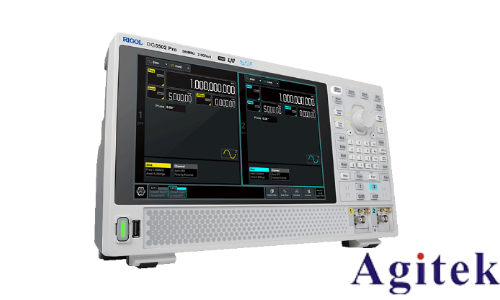

普源DG5000 系列 函數/任意波形發生器
普源DG5000 是集函數發生器、任意波形發生器、脈沖發生器、IQ 基帶源/中頻源、跳頻 源、碼型發生器于一身的多功能信號發生器。該系列包括單、雙通道型號,其中雙通道型號是一款真正意義上的雙通道信號發生器,兩個通道的功能完全對等,通道間相位精確可調。

DG5000 采用 DDS 直接數字合成技術,可生成穩定、精確、純凈和低失真的輸出信
號;人性化的界面設計和鍵盤布局,給用戶帶來非凡體驗;豐富的標準配置接口,可輕松實現儀器遠程控制,為用戶提供更多解決方案。

主要特色:
l 4.3 英寸 16M 真彩 TFT 液晶顯示屏
l 350 MHz、250MHz、100 MHz 或 70 MHz 四種正弦最大輸出頻率,1 GSa/s 采
樣率,14 bits 分辨率
l 提供單通道、雙通道型號,雙通道型號支持頻率耦合與相位耦合
l 支持 16 通道數據+2 通道時鐘的數字邏輯輸出(選件),配合模擬通道重現更
多現實混合信號
l 支持具有在線配置功能的外部功率放大模塊(選件)
l 支持跳頻信號輸出(選件),高達 80 ns 間隔的跳頻速度,跳頻圖案任意編輯
l 14 種標準波形函數:正弦波、方波、鋸齒波、脈沖波、噪聲、Sinc、指數上升、
指數下降、心電圖、高斯、半正矢、洛侖茲、雙音頻和 DC 電壓
l 脈沖信號的上升/下降沿可單獨調節
l 可編輯 512 kpts 的任意波形,支持長達 128 Mpts 的任意波輸出
l 支持 AM、FM、PM、ASK、FSK、PSK 和 PWM 調制
l 支持自定義 IQ 矢量信號調制,IQ 基帶/中頻信號輸出
l 支持頻率掃描和脈沖串輸出
l 豐富的輸入/輸出:波形輸出,同步信號輸出,調制源輸入,10 MHz 時鐘源輸
入/輸出,觸發輸入/輸出
l 存儲和調用波形數據和儀器狀態,支持多種文件類型,標配 1 GBytes 閃存
l 豐富的標準配置接口:雙 USB Host,USB Device,LAN 和 GPIB(IEEE-488.2)
l 可與 RIGOL DS1000E 系列數字示波器無縫互聯,讀取并重現示波器中的波形
l 支持 U 盤存儲
l 支持 PictBridge 打印機
l 提供防盜鎖孔
l 支持 10/100M 以太網,使用戶通過 Web 遠程控制儀器
l 符合 LXI-C 類儀器標準(1.2 版本)
l 提供中英文內置幫助和輸入法
l 配備功能強大的 PC 波形編輯軟件 Ultra Station
