本系列示波器擁有以下豐富的觸發功能。

邊沿觸發

邊沿觸發是指在輸入信號指定邊沿的觸發電平上觸發。

觸發類型

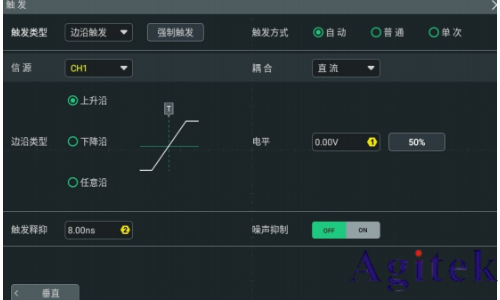

在 觸發類型 下拉菜單中選擇“邊沿觸發”，可進行邊沿觸發配置。

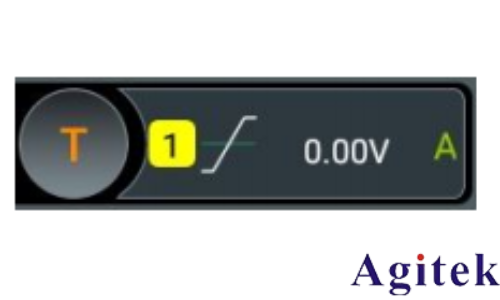

選擇完觸發類型后，屏幕上方的觸發信息標簽中顯示當前的觸發設置信息（包括觸發類型、觸 發信源和觸發電平，如下圖所示），并隨著觸發設置的改變而改變。

信源選擇

點擊 信源 下拉列表選擇 CH1~CH4 或 EXT（僅雙通道型號支持“EXT”），當前信源顯示在屏幕上方觸發信息標簽中。

只有選擇已接入信號的通道作為觸發源才能夠得到穩定的觸發。

邊沿類型

在 邊沿類型 菜單中選擇在輸入信號的何種邊沿上觸發，此時屏幕上方觸發信息標簽中將顯示當前邊沿類型。

? 上升沿：在輸入信號的上升沿處，且電壓電平滿足設定的觸發電平時觸發。

? 下降沿：在輸入信號的下降沿處，且電壓電平滿足設定的觸發電平時觸發。

? 任意沿：在輸入信號的上升沿或下降沿處，且電壓電平滿足設定的觸發電平時觸發。

提示

當觸發方式選擇邊沿觸發時，您還可以按下前面板slope 鍵切換觸發的邊沿類型。

觸發方式

在 觸發方式 菜單中選擇自動、普通或單次。

觸發參數設置

該觸發類型下的觸發參數：耦合、觸發釋抑和噪聲抑制。

觸發電平

點擊 電平 輸入框，通過彈出的數字鍵盤設置觸發電平；也可以旋轉前面板右側的觸發電平旋鈕或對應的多功能旋鈕調節觸發電平。當前觸發電平值顯示在屏幕上方觸發信息標簽里。

脈寬觸發

在指定寬度的正脈沖或負脈沖上觸發。脈寬觸發下，設定一定條件的脈沖寬度，當輸入信號的脈沖寬度滿足條件時，示波器就會觸發。

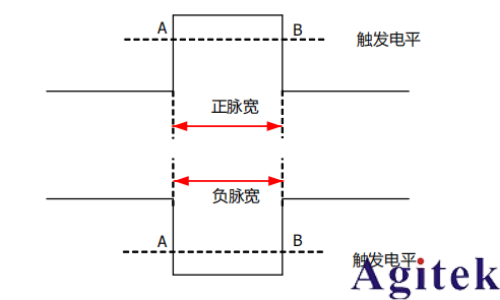

在示波器中，觸發電平與正脈沖相交的兩點間時間差定義為正脈寬，觸發電平與負脈沖相交的兩點間時間差定義為負脈寬，如下圖所示。

觸發類型

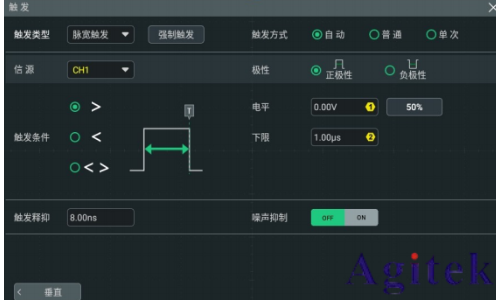

在 觸發類型 下拉菜單中選擇“脈寬觸發”，進行配置。

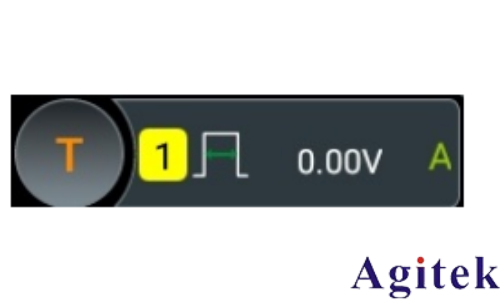

選擇觸發類型后，屏幕上方的觸發標簽中顯示當前的觸發設置信息（包括觸發類型、觸發信源和觸發電平，如下圖所示），并隨著觸發設置的改變而改變。

信源選擇

點擊 信源 下拉菜單選擇 CH1~CH4。當前信源顯示在屏幕上方觸發信息標簽中。

只有選擇已接入信號的通道作為觸發源才能夠得到穩定的觸發。

極性

在 極性 菜單中選擇所需的極性，可以選擇正極性或負極性。

觸發條件

在 觸發條件 菜單中選擇觸發條件。

? 極性選擇“正極性”，觸發條件選擇“>”：在輸入信號的正脈寬大于指定的脈寬設置時觸發。

? 極性選擇“正極性”，觸發條件選擇“<”：在輸入信號的正脈寬小于指定的脈寬設置時

觸發。

? 極性選擇“正極性”，觸發條件選擇“< >”：在輸入信號的正脈寬大于指定的脈寬下限且小于指定的脈寬上限時觸發。

? 極性選擇“負極性”，觸發條件選擇“>”：在輸入信號的負脈寬大于指定的脈寬設置時觸發。

? 極性選擇“負極性”，觸發條件選擇“<”：在輸入信號的負脈寬小于指定的脈寬設置時觸發。

? 極性選擇“負極性”，觸發條件選擇“< >”：在輸入信號的負脈寬大于指定的脈寬下限且小于指定的脈寬上限時觸發。

脈寬設置

? 觸發條件 設置為“>”或“<”時，點擊 上限 或 下限 項輸入框，通過彈出的數字鍵盤設置脈寬的上限或下限；也可以旋轉對應的多功能旋鈕修改上限和下限值。脈寬可設置

范圍為 1 ns 至 10 s。

? 觸發條件 設置為“< >”時，分別點擊 上限 和 下限 項輸入框，通過彈出的數字鍵盤設置脈寬上限和下限；也可以旋轉對應的多功能旋鈕，修改上限和下限值。脈寬下限必須小于脈寬上限。

觸發方式

在 觸發方式 菜單中選擇自動、普通或單次。

觸發參數設置

該觸發類型下的觸發參數：觸發釋抑和噪聲抑制。

觸發電平

點擊 電平 輸入框，通過彈出的數字鍵盤設置觸發電平；也可以旋轉前面板右側的觸發電平旋鈕或對應的多功能旋鈕調節觸發電平。當前觸發電平值顯示在屏幕上方觸發信息標簽里。
