本系列示波器中，DHO802 和 DHO812 型號提供 2 個模擬輸入通道 CH1~CH2，DHO804 和 DHO814 型號提供 4 個模擬輸入通道 CH1~CH4，并且為每個通道提供獨立的垂直控制系統。每個通道的垂直系統設置方法完全相同，本章以四通道型號的 CH1 為例介紹垂直系統的設置方法。

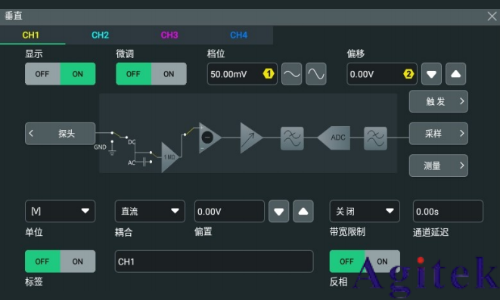

當通道被選中時，觸摸屏幕下方的通道狀態標簽，彈出如下圖所示的菜單。

打開或關閉模擬通道

打開模擬通道

將一個信號接入 CH1 的通道連接器后，可通過如下方式開啟通道。

點擊屏幕下方的通道狀態標簽，打開通道。

按前面板右側按鍵1可打開通道，該按鍵背燈點亮。

在圖1中，選擇 CH1 的通道頁簽，顯示 項選擇 ON 可打開 CH1，選擇 OFF 關閉CH1。

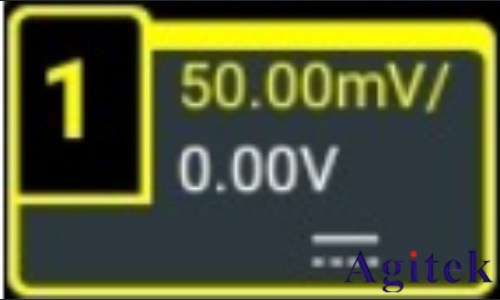

通道 1 處于激活狀態時，通道狀態標簽如下圖所示。

通道狀態標簽中顯示的信息與當前通道設置有關（與通道的開/關狀態無關）。打開通道后，根據輸入信號調整垂直檔位、水平時基、觸發方式以及觸發電平等參數，使顯示的波形易于觀察和測量。

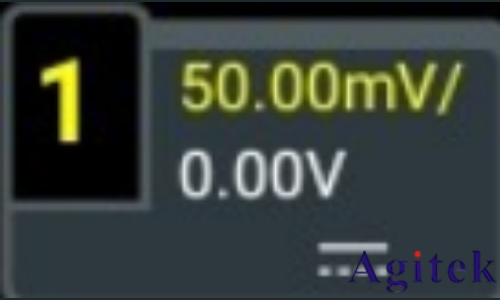

通道 1 處于已打開但未處于激活狀態時，通道狀態標簽如下圖所示。

點擊屏幕下方的通道狀態標簽，或按前面板右側按鈕，可激活通道 CH1。您也可在垂直系統菜單中選中 CH1 激活通道。

關閉模擬通道

可通過如下幾種方法關閉模擬通道：

? 若 CH1 通道已打開，處于激活狀態，可直接按前面板右側通道鍵進行關閉；也可以點擊屏幕下方的通道狀態標簽打開垂直系統菜單后，再次點擊通道狀態標簽關閉通道。

? 若通道 CH1 處于已打開，但未激活狀態，可先激活通道 CH1，再通過按鍵或通道狀態標簽關閉通道。

? 可以在圖 5.1 中，將通道 CH1 的 顯示 功能按鈕設置為 OFF，來關閉通道。

? 可以使用觸摸屏進行操作，通過向下拖動通道標簽來快速關閉通道。

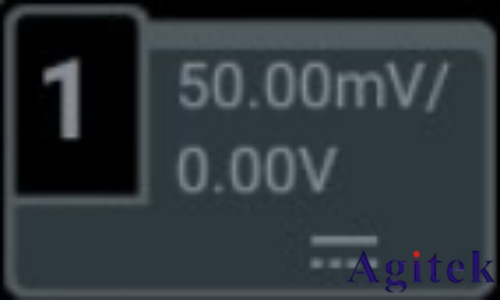

通道 1 處于關閉狀態時，通道狀態標簽如下圖顯示。

調整垂直檔位

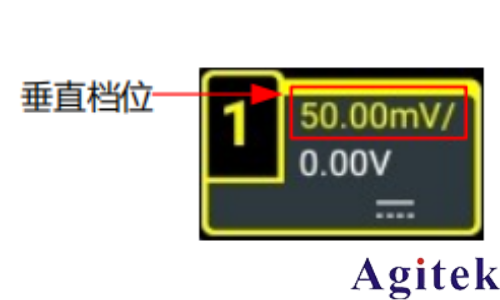

垂直檔位，即顯示屏垂直方向上每格所代表的電壓值，通常表示為 V/div。調節垂直檔位時，波形顯示幅度會增大或減小，同時屏幕下方通道狀態標簽中的檔位信息也會實時變化。

垂直檔位的可調范圍與當前設置的探頭比有關。默認情況下，探頭比為 1X，此時，垂直檔位的可調范圍為 500 μV/div 至 10 V/div。

在 CH1 通道打開且激活時，可通過以下幾種方法調節垂直檔位：

? 旋轉前面板右側的 垂直 SCALE 旋鈕，在可調范圍內調節垂直檔位。順時針轉動減小檔位，逆時針轉動增大檔位。

? 使用觸摸屏功能，通過捏合手勢調節垂直檔位。

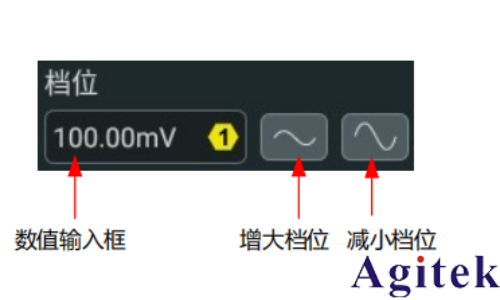

? 打開 垂直 系統菜單，旋轉前面板對應的多功能旋鈕或在菜單中點擊 檔位 數值輸入框右

側的圖標可增大或減小檔位。您也可以點擊數值輸入框，通過彈出的數字鍵盤直接輸入具體數值。

在 垂直 系統菜單中，可選擇垂直檔位的調節方式為“粗調”或“微調”，選擇 ON 為微調，

選擇 OFF 為粗調，默認為粗調。您也可以通過按下前面板右側的 垂直 SCALE 旋鈕切換 “粗調”和“微調”。

? 微調：點擊 檔位 項輸入框右側的“增大檔位”或“減小檔位”按鈕或旋轉旋鈕時，將在較小范圍內進一步調整垂直檔位，以改善垂直分辨率。如果輸入的波形幅度在當前檔位略大于滿刻度，而使用下一檔位波形顯示的幅度又稍低，則可以使用微調改善波形顯示幅度，以利于觀察信號細節。

? 粗調：點擊 檔位 項的“增大檔位”或“減小檔位”按鈕或旋轉旋鈕時，按 1-2-5 步進設置垂直檔位，即 500 μV/div、1 mV/div、2 mV/div、5 mV/div、10 mV/div……10 V/div。

調整垂直偏移

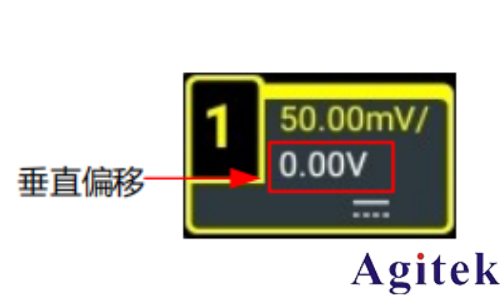

垂直偏移，即垂直方向上波形的通道信號零點位置相對于屏幕中心的偏移。單位與當前選擇的幅度單位一致（請參考幅度單位 ）。調節垂直偏移時，相應通道的波形上下移動，同時屏幕下方通道狀態標簽中的垂直偏移信息（如下圖所示）也會實時變化。

垂直偏移的可調范圍與當前的探頭比及垂直檔位有關。

在 CH1 通道打開且激活時，可通過以下幾種方法調節垂直偏移：

? 旋轉前面板右側的 垂直 POSITION 旋鈕，在可調范圍內調節垂直偏移。順時針旋轉增大垂直偏移，逆時針旋轉減小垂直偏移，按下該旋鈕可快速復位垂直偏移（歸零）。

? 使用觸摸屏功能，通過拖動手勢調節垂直偏移。

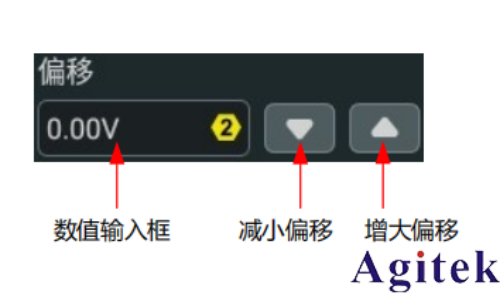

? 打開 垂直 菜單，旋轉對應的多功能旋鈕或點擊 偏移 輸入框右側的圖標可增大或減小偏移。您也可以點擊數值輸入框，通過彈出的數字鍵盤直接輸入具體數值。
