所謂觸發，是指按照需求設置一定的觸發條件，當波形流中的某一個波形滿足這一條件時，示波器即時捕獲該波形和其相鄰的部分，并顯示在屏幕上。數字示波器在工作時，不論儀器是否穩定觸發，總是在不斷地采集波形，但只有穩定的觸發才有穩定的顯示。觸發模塊保證每次時基掃描或采集都從用戶定義的觸發條件開始，即每一次掃描與采集同步，捕獲的波形相重疊，從而顯示穩定的波形。

觸發設置應根據輸入信號的特征進行，因此您應該對被測信號有所了解，才能快速捕獲所需波形。本示波器提供了豐富的觸發類型，便于您關注感興趣的波形細節。

可通過如下幾種方法進入 觸發 菜單：

按下儀器前面板Trigger按鍵，可進入觸發設置菜單。

在垂直菜單中，點擊 觸發 按鍵，可進入觸發設置菜單。

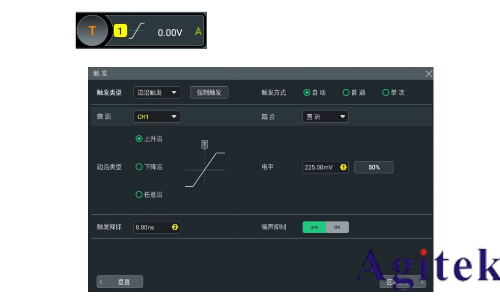

點擊屏幕上方的觸發信息標簽（如下圖所示），可進入觸發設置菜單。

觸發信源

在“觸發”菜單，通過 信源 項下拉菜單選擇所需的信源。可選信源包括：模擬通道、數字通道、EXT（外觸發）或 AC Line（市電）均可以作為觸 發信源。

模擬通道輸入

模擬通道的輸入信號均可以作為觸發信源，被選中的通道無論是否被打開，都能正常工作。

DHO5058/DHO5108：CH1~CH8

MHO5056/MHO5106：CH1~CH6

MHO5054/MHO5104：CH1~CH4

數字通道輸入（僅 MHO 系列型號）數字通道 D0-D15 的輸入信號均可以作為觸發信源，被選中的通道無論是否被打開，都能正常工作。

AC Line（市電）輸入

觸發信號取自示波器的交流電源輸入。市電觸發通常用于測量與交流電源頻率有關的信號，例如穩定觸發變電站變壓器輸出的波形，主要應用于電力行業的相關測量。

EXT（外觸發）輸入

外部觸發源可用于在所有 8 個通道都在采集數據的同時在第 9 個通道上觸發。觸發信號（如外部時鐘或待測電路的信號等）將通過外觸發輸入端 [EXT TRIG] 連接器接入 EXT 觸發源。您可以在-8 V 至+8 V 的觸發電平范圍內設置觸發條件。

觸發電平

觸發電平用于確定觸發點出現在邊沿的位置，觸發電平的調整與觸發信源類型有關。

觸發信源為模擬通道或數字通道時，旋轉前面板右側的觸發電平旋鈕LEVEL 或在觸發窗口打開的情況下旋轉對應的多功能旋鈕調整觸發電平；也可以點擊觸發電平輸入框，通過彈出的虛擬數字鍵盤設置觸發電平。

觸發信源為數字通道 D0~D15 時，也可以在邏輯分析儀功能菜單基本設置 中設置 數字通道的閾值電平，設置方法請參考設置閾值 章節。當前閾值電平的值顯示在屏幕上方的觸發信息標簽中。

調整過程中，屏幕上將出現一條觸發電平線（觸發電平線顏色與通道顏色保持一致）以及觸發標志“ T”，并隨觸發電平的改變而上下移動。停止修改后，觸發電平線約2s 后消失。當前觸發電平的值顯示在屏幕上方的觸發信息標簽中。

對于欠幅脈沖觸發、斜率觸發和超幅觸發，需設置觸發電平上限和觸發電平下限。屏幕右側顯示兩個觸發電平標記T1和 T2。

觸發信源為市電 AC Line 時，無觸發電平。

觸發信源為 EXT 時，旋轉前面板右側的觸發電平旋鈕LEVEL 或在觸發窗口打開的情況下旋轉對應的多功能旋鈕調整觸發電平；也可以點擊觸發電平輸入框，通過彈出的虛擬數字鍵盤設置觸發電平。當前觸發電平的值顯示在屏幕上方的觸發信息標簽上。

對于此觸發信源，觸發電平調整過程中，只顯示觸發電平值的變化，屏幕上無觸發電平線顯示。

對于單電平，點擊電平菜單中的 50% 或按下觸發電平旋鈕，對于雙電平（如斜率觸發、欠幅脈沖觸發、超幅觸發和 MIL-STD-1553 觸發），分別點擊電平 A 和 B 菜單中的 90% 和10%，則會使電平跳到波形幅值范圍內，以保證波形更好地觸發。

觸發方式

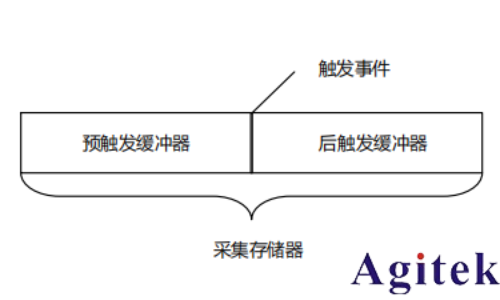

下面是采集存儲器的示意圖。為便于理解觸發事件，可將采集存儲器分為預觸發緩沖器和后觸發緩沖器。

開始運行后，示波器將首先填充預觸發緩沖器。填充完成后，示波器將開始搜索觸發；搜索期間，采樣到的數據將繼續傳輸?shù)筋A(yù)觸發緩沖器（新的數據會不斷覆蓋已有的數據）。搜索到觸發后，預觸發緩沖器將包含觸發前發生的事件。然后，示波器將填充后觸發緩沖器并顯示采集存儲器中的數據。

如果是通過前面板右側的RUN/STOP鍵啟動采集，則將重復該過程；如果是通過SINGLE鍵啟動采集，則完成單次采集后將停止（可平移和縮放當前顯示波形）。

本系列示波器提供自動、普通和單次三種觸發方式，默認為自動。

點擊主界面里的觸發信息標簽（如下圖所示）或按前面板右側的Trigger鍵打開“觸發”菜單，在 觸發方式 菜單中可快速切換當前觸發方式。觸發方式顯示在屏幕上方的觸發信息標簽上：A（自動觸發方式）、N（普通觸發方式）、S（單次觸發方式）。

自動：在該觸發方式下，如果未搜索到指定的觸發條件，示波器將強制進行觸發和采集以顯示波形。該觸發方式適用于未知信號電平或需要顯示直流時，以及觸發條件經常發生，不需要進行強制觸發時。

普通：在該觸發方式下，僅在搜索到指定的觸發條件時，示波器才進行觸發和采集。該觸發方式適用于低重復率信號、只需要采集由觸發設置指定的特定事件時，以及為獲得穩定顯示，需防止示波器自動觸發時。

單次：在該觸發方式下，僅在搜索到指定的觸發條件時，示波器才進行一次觸發和采集，然后停止。該觸發方式適用于只需要單次采集特定事件并對采集結果進行分析的情況（可以平移和縮放當前顯示波形，且后續波形數據不會覆蓋當前波形）。單次觸發后，示波器運行狀態為“STOP”狀態。

在 普通 和 單次 觸發方式下，點擊觸發菜單里的 強制觸發 按鈕或按前面板右側的鍵 Force可強制產生一次觸發。
