在“雙碳”目標與新能源革命的驅動下，電力電子技術正成為能源轉換與智能電網的核心支柱。高校作為技術創新的主陣地，如何培養具備實戰能力的電力電子人才？

設計挑戰

多參數同步監控難：電壓、電流、功率、諧波等參數需實時捕捉，傳統儀器同屏顯示參數類型有限，測試效率難以提高；

能量回饋效率驗證難：在對變流器的能量回饋式設計提高要求后，功率/功率因數的變化需要更及時更精確的捕捉，傳統設備易遺失關鍵數據，帶來麻煩；

教學與科研脫節：學生實驗需直觀展示變流器動態特性，而科研需深度挖掘諧波、效率等細節，設備功能單一導致資源浪費。

實際情況

電力電子學科作為現代能源轉換與控制的核心技術領域，其研究與實踐深度聚焦于實現能量高效雙向流動的變流器負載設計。

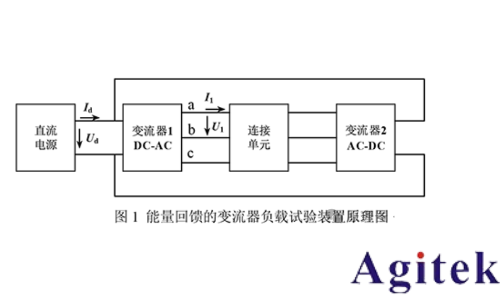

具體實施時，主變流器（變流器1）執行直流-交流變換，其交流輸出經雙向傳輸通道與輔助變流器（變流器2）輸入端連接，輔助變流器完成交流-直流整流后，將再生電能回饋至主變流器直流側，與原始直流電源形成并聯供電結構。該能量閉環設計使主變流器輸入功率顯著降低，實現試驗過程的節能優化。

測試要求

1、在AC-DC/DC-AC變流器研發階段，需構建電參數監測體系，具體涵蓋：

直流電的電壓、電流、功率，三相電的電壓、電流、功率、另外還包括波形、諧波、矢量圖；

2、需重點驗證以下性能指標：

①變流器輸出的信號波形是否是對稱三相電

②總諧波畸變率（THD）是否小于等于2％

③變流器輸出的交流電頻率是否能在20Hz到100Hz可調，并且步進1Hz

解決方案

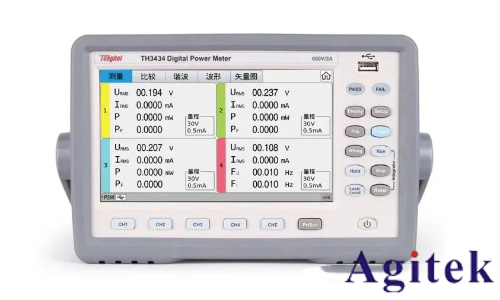

在高校教學與科研中，電力電子實驗需兼顧理論驗證與創新實踐。同惠TH343X系列多通道數字功率計，以“多通道自由顯示”為核心，精準滿足高校需求：

TH343X系列采用了高速32位處理器和專業的DSP數字信號處理器，搭載嵌入式操作系統，具有速度快、頻帶寬、功能全、結構緊湊、測試穩定、操作簡單以及良好的人機界面等特點，是新一代數字功率分析儀。

1、寬頻輸入

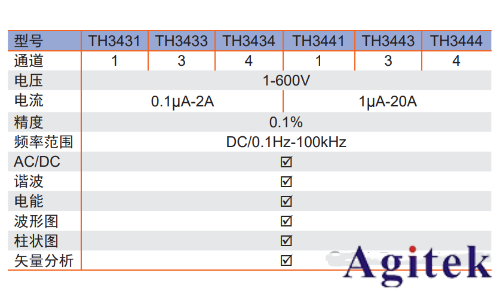

電壓測試范圍1-600V、電流測試范圍0.1μA-2A/1μA-20A、交直流測試、測試頻率0.1Hz-100kHz、更新率0.1s到20s可調、可顯示電能、諧波、波形、棒圖、矢量圖，功能完全覆蓋需求。

2、多種線制/連接方式可選

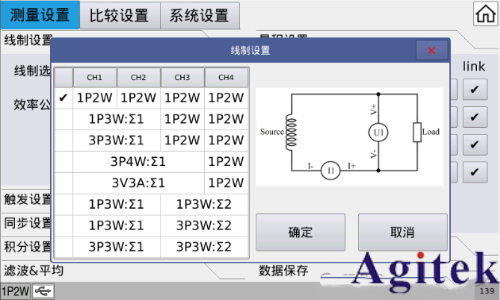

TH343X系列提供5 種外部接線的線制組合系統：一相兩線(1P2W)、一相三線(1P3W)、三相三線(3P3W)、三相四線(3P4W)、三電壓三電流(3V3A)，在選擇線制組合的時候，有線制對應的原理接線圖，可以直接對著接線即可，免去接線困擾。

3、多種測試參數可選

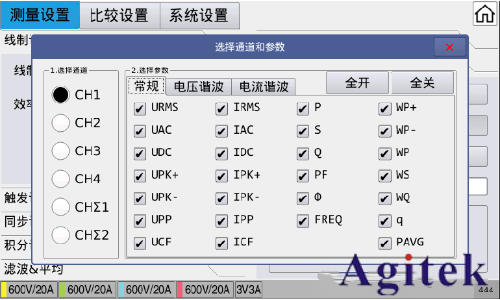

TH343X系列供電后，在正常觸發狀態下每個通道板可完成的測量功能?？蓽y量參數如下圖：

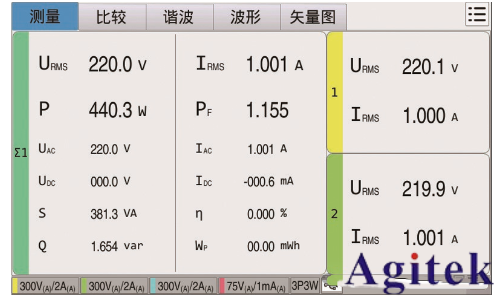

4、多通道測試自由顯示

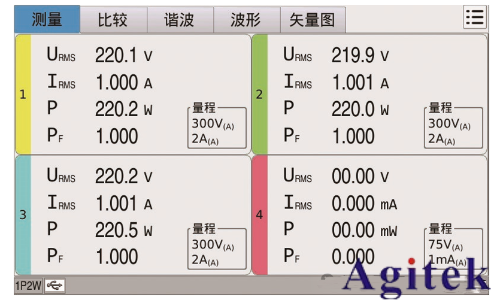

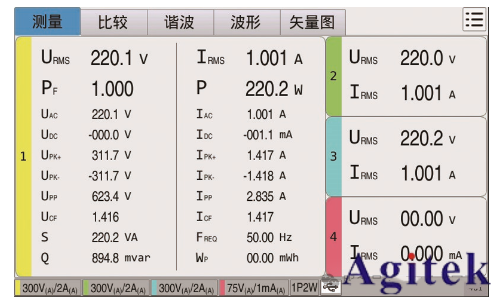

TH343X系列支持1通道（主參數+全參數）、3通道（“川”字型）、4通道（“田”字型）等多種顯示模式，適應不同測試場景，其中，對于 4 通道儀器可以兩兩組合。

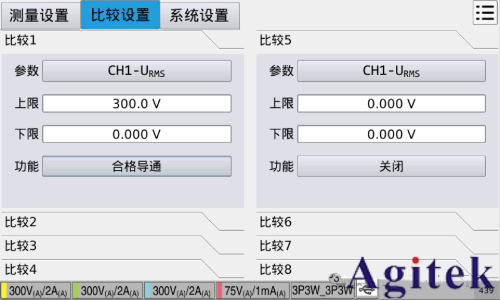

5、多路比較輸出功能

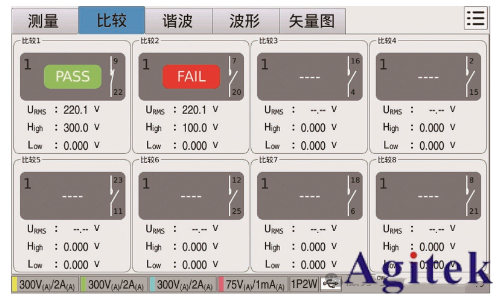

8個比較通道的比較輸出，且輸出方式可編程；簡單直觀的比較顯示，使得比較結果一目了然，同時顯示當前對應的輸出接口的繼電器開關狀態，每個比較通道的比較參數可任意設置。

經驗與總結

電力電子的未來，屬于敢于創新、精于實踐的探索者。同惠TH343X系列多通道數字功率計，以“專業的準同步采樣及等精度測量技術”為核心，助力學子在能源革命的浪潮中乘風破浪！
