任意波形發生器是信號發生器的一種，它能生成真實波形，提供廣泛的激勵信號。 它們所生成的各類信號常常用于對器件進行通信協議壓力測試。

任意波形發生器的主要用途是什么？

測試工程師員可以使用 AWG 生成測試信號為被測器件（DUT）提供激勵，并使用示波器分析器件的工作狀態。

如何使用任意波形發生器？

測試工程師利用任意波形發生器，只需幾步即可驗證電路的設計：

(1) 激活輸出控制；

(2) 選擇要生成的波形；

(3) 將輸出端連接到被測器件；

(4) 使用示波器驗證被測器件的性能。

案例分享

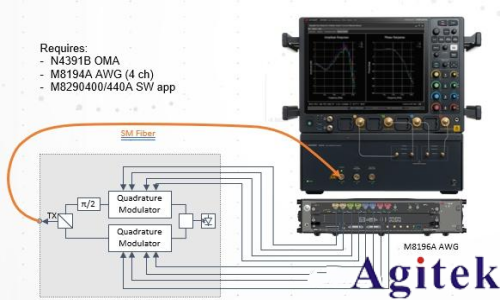

400G/800G/1TBit 級別相干光信號的測試 - 基于任意波形發生器(AWG)平臺

什么是信號發生器？

信號發生器是工程師用來創建重復波形的一種儀器，在設計、測試和制造系統和元器件的過程中經常會用到。 信號發生器還是一系列更廣泛儀器的統稱。 它也經常被稱為信號源或源。

信號發生器（信號源）有哪些類型？

信號發生器有多種類型：

模擬信號發生器
矢量信號發生器
任意波形發生器
射頻（RF）信號發生器
函數發生器
脈沖發生器
數字碼型發生器

什么是射頻信號發生器？

射頻信號發生器為使用射頻的測試應用生成所需的波形。 其中一種射頻信號發生器是模擬信號發生器（ASG），它可以生成幅度調制（AM）、頻率調制（FM）、相位調制和脈沖調制等信號。 隨著信號調制變得越來越復雜，您需要使用矢量信號發生器（VSG）來生成這類復雜的數字信號。 矢量信號發生器常用的調制格式有正交相移鍵控（QPSK）、正交幅度調制（QAM）和二進制相移鍵控（BPSK）。

矢量信號源/矢量信號發生器原理

基帶發生器所產生的信號被用于驅動IQ調制器。IQ調制器部分的基帶信息來自兩條途徑：內部基帶發生器或者外部IQ輸入。這些數據連帶校準系數被組合輸出, 這就保證了調制器的輸出是一個校準過的, 高品質的信號。使用外接IQ輸入端則可以產生一些定制的信號, 或者用于測試自制的基帶發生器。

矢量信號發生器框圖結構

矢量信號發生器框圖結構

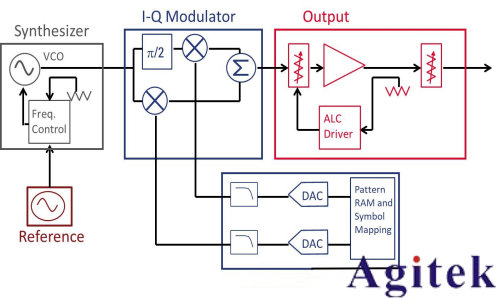

這是矢量信號發生器框圖結構。它在普通模擬信號發生器的基礎上添加了兩個新模塊：IQ調制器和基帶發生器。

矢量信號發生器調制方式: 任意波形的發生器的模式和實時模式

我們有兩種方式，任意波形的發生器的模式和實時模式，這兩種都可以來產生0101的一個序列。這個就是我們的任意波形模式的一個框圖，我們可以看到后面這一部分就是輸入到RAM進行過采樣，然后到DAC。前面這部分是一個生成PN序列的generator，然后我們?cè)谶@里做IQ的一個符號的映射，然后在在我們的任意波形發生模式，它是有一個 IQ RAM這里面的它是用來緩存已經映射好的比特，那么這里同樣可以用自帶的我們data generator我們可以切換出來，（可以用5709的PC，）在我們的電腦中使用signal studio現在叫pathwave generator這樣的一個軟件，我們可以把我們需要的波形調制的波形生成好，然后download到里面，然后再進行發送。（matlab studio ads 都可以產生信號放到里面去 89600錄制然后重放。

任意波形的發生器的模式

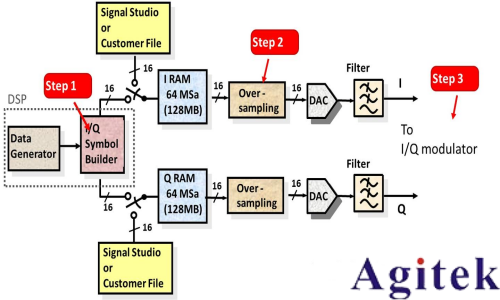

這部分就是它把前面的一個data generator，然后和IQ矢量的一個符號映射做一個細化。

就是我們?cè)赿ata generator里面，自己生成了一個偽隨機的二進制序列，然后輸出給 IQ的symbol builder，它是根據我們選擇不同的調制方式來選擇不同的星座圖的IQ、平面的映射，然后之后我們?cè)俅鎯?chǔ)到我們的IQ ram里面。當然這里面我們也可以選擇我們的用戶自己的信號，可以用signal studio可以用 ads做這樣一個我們生成我們要的波形，然后存到我們 IQram就可以。

實時模式

這是另外一種就是我們的實時模式，它和任意波形生成模式之間的主要顯著區別在于缺少IQ RAM。實時基帶發生器不再需要RAM。因?yàn)檫@里面我們不需要做一個中介的存儲，我們直接通過上位機或者是我們的data generator的輸出，我們就直接達到我們的IQ調制部分。在實時模式下，I/Q符號生成器動態生成模擬I/Q波形。實時模式允許通過實時I/Q符號生成器生成連續數據流，以方便地生成適合于BER分析的測試信號。

功放測試 - 案例分享

功放測試是射頻前端最主要的器件之一 , keysight信號發生器基于微波器件的測試需求，推出一體化微波特性綜測儀PNA-X，滿足微波器件的測試要求，提供功放輸出功率、增益、駐波、PAE、1dB壓縮點、AM/AM 和 AM/PM 特性。測試參數包括輸出功率和增益，輸入輸出反射系數或駐波比，功率附加效率（Power added Ef?ciency, PAE)，1dB 壓縮點，AM/PM 和 AM/PM 特性，互調分量以及諧波抑制以及EVM，ACPR 和 CCDF等。

使用矢量信號發生器和信號分析儀完成功放EVM、ACPR和CCDF等指標的測試

完整的數字預失真和包絡跟蹤測試解決方案 - 案例分享

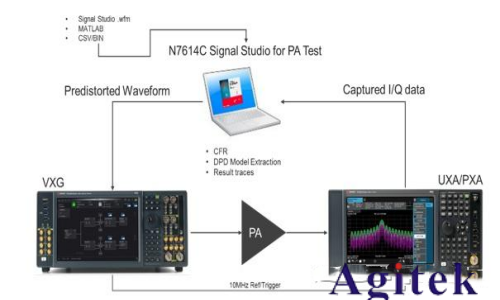

無線移動終端設備功能日益豐富，系統復雜程度不斷提高，功耗同樣持續增加，因此改善電池利用率和功效的需求持續高漲。射頻功率放大器是無線移動終端設備中最大的功耗元件之一，因此包絡跟蹤和數字預失真等能夠提升功效的技術開始得到廣泛使用。Keysight提供完整的數字預失真和包絡跟蹤測試解決方案 。
