在電子測量領域，示波器的帶寬選擇直接影響信號測試的精度與可靠性。普源MSO5104作為一款高性能混合信號示波器，其帶寬配置需根據具體應用場景靈活調整。本文結合信號特性、測量需求及設備參數，為用戶提供實用的帶寬選擇指南，助力精準測試。

一、理解MSO5104的帶寬基礎

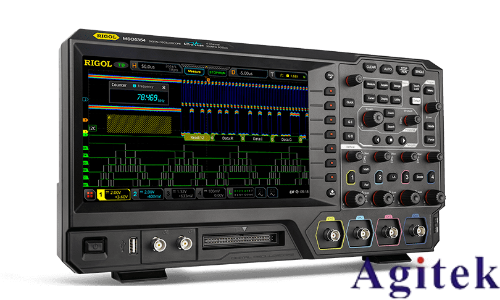

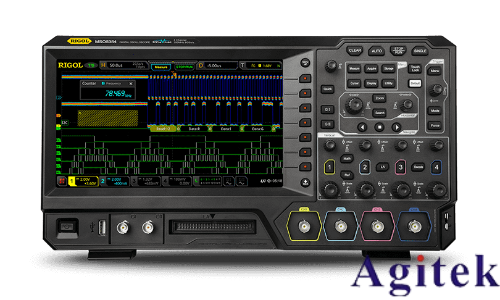

MSO5104標配模擬帶寬為1GHz，支持帶寬升級選項。該配置適用于大多數高頻信號測量場景，如高速數字電路、射頻前端調試等。需注意，實際選擇時需結合待測信號的最高頻率成分，避免過高帶寬引入噪聲或過低帶寬導致信號失真。

二、核心選擇原則

1. 匹配信號最高頻率

根據奈奎斯特采樣定理，示波器帶寬至少應覆蓋信號最高頻率的3-5倍。例如，若測試信號基頻為200MHz，建議選擇600MHz以上帶寬。對于數字信號（如方波），因其諧波分量豐富，建議按10-15倍基頻選擇，確保波形完整性。

2. 考慮信號邊沿速率

快速上升沿信號蘊含高頻分量。經驗公式：帶寬≥(0.5～1)/上升時間。例如，測試500ps上升沿信號時，建議選擇1GHz以上帶寬。

3. 平衡噪聲與信噪比

高帶寬雖能捕捉細節，但會放大環境噪聲。測量低幅值信號時，可適當降低帶寬并開啟示波器內置濾波功能，通過“階梯測試法”逐步調整帶寬，觀察波形變化，確定**信噪比區間。

三、應用場景優化策略

1. 高速數字電路測試（如USB3.2、PCIe Gen5）

此類信號速率超10Gbps，建議配置≥20GHz帶寬（需升級），搭配高采樣率（≥50GSa/s）和邊沿觸發模式，確保捕獲微小時序異常。

2. 射頻與通信調試（如5G Sub-6GHz）

載波頻率2.6GHz的調制信號需關注動態帶寬匹配，建議配置≥8GHz帶寬，結合頻譜分析功能，確保信號完整解析。

3. 通用模擬電路與低頻信號

對于低頻模擬信號（如音頻、傳感器信號），1GHz標配帶寬已足夠，可適當降低帶寬以減少噪聲干擾。

四、注意事項與進階技巧

避免帶寬過載：過高的帶寬設置會增加噪聲和失真，選擇略高于需求即可。

觸發模式優化：使用邊沿+脈寬聯合觸發，提升復雜信號的捕獲成功率。

探頭匹配：確保探頭帶寬與示波器帶寬匹配，避免探頭限制測量精度。

動態調整：利用示波器的可變帶寬功能，實時優化信噪比。

MSO5104的帶寬選擇需平衡信號頻率、邊沿速率與噪聲因素。通過匹配信號特征、結合應用場景需求，并靈活使用示波器的濾波與觸發功能，可最大化發揮設備性能。合理配置帶寬不僅能提升測量精度，還能降低環境干擾，為電子設計與調試提供可靠依據。
