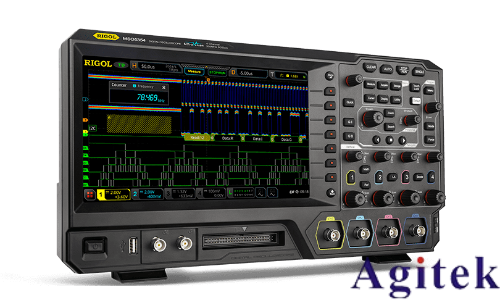

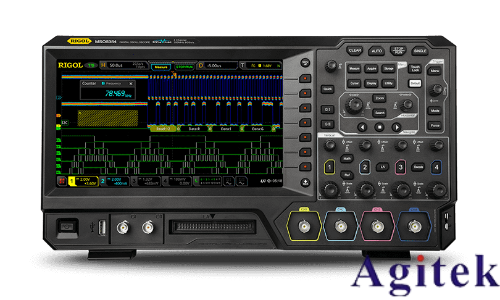

普源示波器MSO5104是一款功能強大的電子測量工具，廣泛應用于信號分析和調試。當用戶觀察到示波器屏幕右下角出現方波信號時，需要正確理解和操作才能獲取準確的數據。本文將從信號顯示、參數設置和數據分析三個方面，詳細說明如何查看右下角的方波信號。

一、確認信號連接與觸發設置

首先，確保信號源已正確連接至示波器通道。MSO5104通常配備多通道輸入，需確認信號接入對應的通道端口。隨后，檢查觸發設置。右下角的方波顯示可能與觸發模式相關——若示波器未正確觸發，波形可能不穩定或無法顯示。通過菜單進入“觸發設置”，選擇“邊沿觸發”或“脈寬觸發”等模式，并調整觸發閾值和斜率（上升/下降沿），確保信號穩定觸發。

二、調整垂直與水平控制參數

示波器的垂直控制（Volts/Div）和水平控制（Time/Div）直接影響波形顯示。若右下角方波信號顯示異常（如幅度過高或頻率壓縮），需調整這兩項參數。例如，若方波幅度超出屏幕范圍，可增大垂直刻度；若波形過于密集，需調整時間刻度以擴展顯示周期。同時，確認“耦合方式”設置為“直流（DC）”，以準確捕獲信號的直流分量。

三、解讀右下角信息區域

MSO5104的右下角通常顯示關鍵參數，如觸發狀態、采樣率、存儲深度等。若方波信號在此處顯示，可能提示觸發位置、頻率或占空比信息。例如，觸發位置百分比可幫助判斷波形對齊情況；頻率數值則直接反映信號周期。若顯示“觸發失敗”提示，需重新調整觸發條件。此外，部分型號可能在此處顯示自動測量結果（如峰峰值、均方根值），用戶可通過菜單啟用/禁用這些功能。

四、利用波形分析工具

MSO5104提供豐富的分析功能，可深入解析方波信號特性。例如，啟用“自動測量”功能可實時顯示頻率、占空比、上升時間等參數；使用“波形數學運算”可對比多通道信號差異。若需保存數據，可通過“屏幕截圖”或“波形數據保存”功能，將CSV格式數據導出至電腦進行離線分析。此外，示波器的分段采樣模式適用于捕獲周期性方波中的異常信號段，用戶可通過設置分段數和觸發條件實現精準捕獲。

五、注意事項與優化建議

1. 信號幅度控制：確保輸入信號不超過示波器量程（如±20V），避免設備損壞。

2. 帶寬匹配：若方波頻率較高（如MHz級），需確認示波器帶寬是否滿足要求，避免信號失真。

3. 占空比調整：若觀察非50%占空比方波，可通過示波器的“延遲觸發”功能，聚焦特定信號時段。

4. 環境干擾排查：若波形出現雜波，檢查接地線連接或調整示波器的抗噪設置。

正確查看和分析普源示波器MSO5104右下角的方波信號，需要結合硬件連接、觸發設置與參數調整。通過理解示波器的顯示邏輯，靈活運用觸發模式和分析工具，用戶可高效獲取信號的頻率、幅度及時序特性。無論是電路調試還是科研測試，掌握這些技巧將顯著提升信號分析的準確性和效率。
