近年來，隨著電子設備的日益復雜化和高頻化，對測試測量設備的要求也越來越高。精確的功率測量和信號完整性分析成為研發和生產過程中不可或缺的環節。是德33509B任意波形發生器憑借其高精度、寬帶寬和豐富的波形生成能力，成為許多工程師的首選。而功率分析儀則負責精確測量電路的功率消耗和效率。將兩者聯用，能夠?qū)崿F(xiàn)更全面、更精準的測試，從而顯著提升研發效率并降低測試成本。

　　一、是德33509B任意波形發生器的特點及其在測試中的作用

　　是德33509B是一款高性能的任意波形發生器，其關鍵特性包括：

　　高精度:具有極低的失真和噪聲，確保生成的信號具有極高的保真度，這對于一些對信號質量要求極高的測試至關重要，例如功率放大器的線性度測試。

　　寬帶寬:支持高達120MHz的帶寬，能夠產生各種復雜的信號，包括正弦波、方波、三角波以及任意波形，滿足不同測試需求。

　　靈活的波形生成:可以生成各種自定義波形，例如脈沖信號、調制信號等，為復雜的測試場景提供了極大的靈活性。

　　強大的觸發和同步功能:方便與其他測試設備同步工作，實現精確的測試控制。

　　在與功率分析儀聯用時，33509B主要負責生成測試所需的激勵信號，例如特定的電壓或電流波形，模擬實際應用場景。這些信號的精度直接影響到功率測量的準確性。

　　二、功率分析儀的選擇和作用

　　選擇合適的功率分析儀同樣至關重要。功率分析儀的主要功能是測量電路的功率消耗、效率、功率因數等參數。選擇時需要考慮以下因素：

　　測量范圍:需要根據被測設備的功率水平選擇合適的測量范圍。

　　精度:更高的精度能夠確保測量結果的可靠性。

　　帶寬:需要滿足被測信號的頻率范圍。

　　接口:需要與33509B兼容的接口，例如GPIB或LAN接口。

　　三、33509B與功率分析儀的聯用方式及數據采集

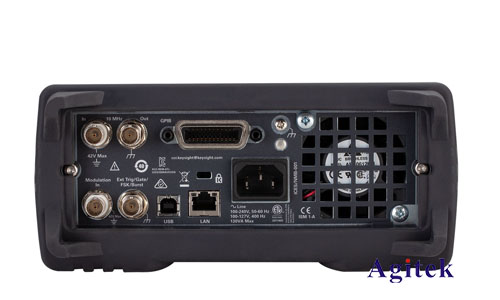

　　33509B與功率分析儀的聯用通常通過GPIB或LAN接口實現。通過編程控制，可以實現自動化測試，大大提高測試效率。數據采集可以通過兩種方式實現：

　　手動采集:通過手動操作儀器，讀取功率分析儀的測量結果。這種方式簡單易行，但效率較低，適合一些簡單的測試。

　　自動化采集:通過編寫程序，控制33509B產生不同的激勵信號，并同時采集功率分析儀的測量數據。這種方式效率高，適合批量測試和復雜的測試場景。常用的編程語言包括LabVIEW、MATLAB等。

　　四、數據分析與結果解讀

　　采集到的數據需要進行分析，以提取有用的信息。常用的分析方法包括：

　　平均值計算:計算功率消耗的平均值，得到被測設備的平均功率消耗。

　　峰值測量:測量功率消耗的峰值，評估設備的瞬態性能。

　　效率計算:根據輸入功率和輸出功率計算設備的效率。

　　頻譜分析:分析功率消耗的頻率成分，識別潛在的諧波問題。

　　五、實際應用案例

　　33509B與功率分析儀的組合在眾多領域都有廣泛應用，例如：

　　電源效率測試:測試電源的效率，優化電源設計。

　　功率放大器測試:測試功率放大器的線性度、效率和輸出功率。

　　無線通信設備測試:測試無線通信設備的功率消耗和發射功率。

　　LED照明測試:測試LED燈的功率消耗和光效。

　　是德33509B任意波形發生器與功率分析儀的聯用，為工程師和科研人員提供了一種高效、精準的測試解決方案。通過合理的儀器選擇、有效的連接方式和數據分析方法，可以顯著提升測試效率，并獲得可靠的測量結果，從而推動電子產品研發和生產的進步，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
