在電子電路設計和測試中，差分信號廣泛應用于高速數據傳輸、高精度模擬信號處理等領域。與單端信號相比，差分信號具有更高的抗噪能力和更低的干擾susceptibility，使其成為許多高性能系統的首選。準確測量差分信號對于保證系統性能至關重要。本文將重點闡述如何利用Keysight DSOX4022A示波器進行精確的差分信號測量，并提供一些實用技巧和經驗分享。

　　差分信號基礎知識

　　差分信號由兩根信號線組成，信號以兩線間的電壓差的形式傳輸。理想情況下，兩根信號線的電壓波形是對稱的，只是幅度相反。這種對稱性使得差分信號能夠有效地抑制共模噪聲，提高信號的信噪比(SNR)。共模噪聲是指同時作用于兩根信號線的噪聲，例如電源噪聲或環境電磁干擾。由于差分放大器只對兩線間的電壓差敏感，而對共模電壓不敏感，因此差分信號能夠有效地抑制共模噪聲的影響。

　　然而，實際應用中，差分信號并非完全對稱。信號間的失配、傳輸線特性等因素都會導致信號的不對稱性，這會影響測量精度。因此，選擇合適的測量儀器和方法至關重要。

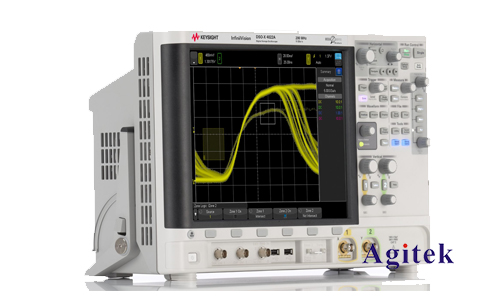

　　DSOX4022A示波器的差分測量設置

　　DSOX4022A示波器配備了差分探頭接口，可以進行精確的差分信號測量。具體的設置步驟如下：

　　連接差分探頭:使用合適的差分探頭連接到被測信號的兩根線上。確保探頭與信號線的阻抗匹配，以避免信號反射和失真。DSOX4022A支持多種類型的差分探頭，選擇合適的探頭取決于被測信號的頻率和幅度。

　　選擇差分通道:在示波器的菜單中，選擇兩個通道作為差分通道。通常，示波器會自動識別差分探頭并進行相應的設置。

　　設置垂直比例和時間刻度:根據被測信號的幅度和頻率，調整垂直比例和時間刻度，以便清晰地觀察信號波形。

　　進行阻抗匹配:確保探頭的阻抗與被測電路的阻抗匹配，以避免信號反射和失真。必要時，可以使用阻抗匹配網絡進行阻抗匹配。

　　校準探頭:在測量之前，必須對差分探頭進行校準，以確保測量精度。校準方法通常在探頭說明書中有所描述。

　　觸發設置:選擇合適的觸發方式，例如邊沿觸發或電平觸發，以確保示波器能夠穩定地捕捉到被測信號。

　　常見問題排查

　　在使用DSOX4022A進行差分信號測量時，可能會遇到一些常見問題，例如：

　　噪聲干擾:環境電磁干擾或電源噪聲可能會影響測量精度。可以使用屏蔽措施或濾波器來減少噪聲干擾。

　　信號反射:不匹配的阻抗會導致信號反射，從而影響測量結果。應該確保探頭和被測電路的阻抗匹配。

　　探頭接地:差分探頭的地線連接方式對于抑制共模噪聲非常重要。確保地線連接正確且可靠。

　　探頭帶寬限制:探頭的帶寬會限制測量的最高頻率。選擇帶寬足夠高的探頭才能準確測量高頻差分信號。

　　數據分析技巧

　　獲得差分信號波形后，需要進行數據分析以提取所需信息。常用的分析方法包括：

　　測量電壓差:直接測量兩根信號線之間的電壓差，以獲取信號的幅度和波形。

　　計算共模電壓:計算兩根信號線的平均電壓，以評估共模噪聲的水平。

　　分析信號失真:分析信號波形的失真程度，以評估信號質量。

　　進行頻譜分析:使用示波器的FFT功能對信號進行頻譜分析，以確定信號的頻譜特性。

　　Keysight DSOX4022A示波器提供了強大的差分信號測量功能。通過正確設置儀器參數、選擇合適的探頭以及采取相應的噪聲抑制措施，可以獲得高精度、可靠的差分信號測量結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
