在電子工程領域，測量和分析晶振的波形是非常重要的任務之一。晶振（晶體振蕩器）在各種電子設備中扮演著關鍵角色，提供穩定的時鐘信號。為了確保晶振的正常工作和性能，需要精確地測量其輸出波形。羅德與施瓦茨RTM3004示波器作為一款高性能、易于使用的示波器，是執行這一任務的理想工具。

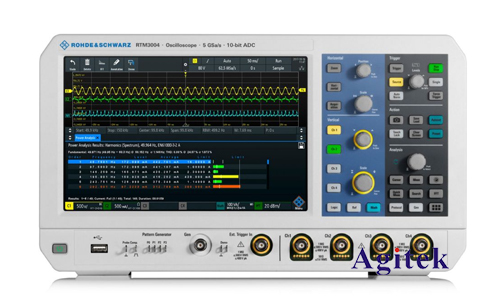

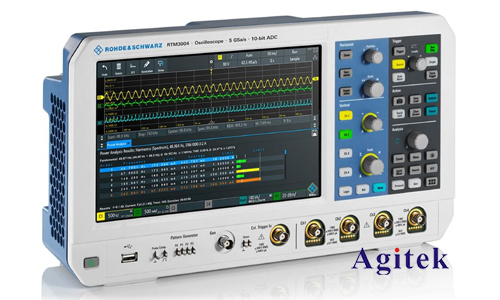

　　RTM3004示波器概述

　　RTM3004示波器是一款高性能的中檔示波器，具備以下主要特點：

　　-帶寬：100MHz

　　-采樣率：高達5 GSa/s

　　-存儲深度：40 Mpts

　　-觸發功能：多種高級觸發模式

　　-人性化設計：觸摸屏操作、直觀的用戶界面

　　這些功能使RTM3004能夠捕捉和分析復雜的信號，非常適合用于測量晶振波形。

　　測量前的準備工作

　　在進行晶振波形測量之前，需要進行一些準備工作：

　　1.設備連接：

　　-將晶振電路連接到示波器的輸入通道。通常使用BNC連接器和探頭進行連接。

　　-確保探頭和示波器接地良好，以避免噪聲干擾。

　　2.探頭校準：

　　-使用RTM3004自帶的探頭校準功能，確保探頭的精度。

　　-具體步驟包括：將探頭連接到校準輸出端子，按下示波器上的校準按鈕，示波器會自動進行校準。

　　測量設置

　　基本設置

　　1.通道設置：

　　-打開相應的輸入通道（如通道1）。

　　-設置適當?shù)碾妷悍秶＠纾瑢?duì)于3.3V的晶振，可以設置為5V/div。

　　-調整時間基準。例如，對于1MHz的晶振，可以設置為1μs/div。

　　2.觸發設置：

　　-選擇邊沿觸發模式，設置觸發電平稍微低于晶振信號的峰值電壓。

　　-可以選擇上升沿或下降沿觸發，根據具體需要和信號特性選擇。

　　3.帶寬限制：

　　-對于高頻信號，可以開啟示波器的帶寬限制功能（如20 MHz），以減少高頻噪聲的影響。

　　高級設置

　　1.采樣率與存儲深度：

　　-根據信號頻率和需要的精度，選擇適當?shù)牟蓸勇省Ｒ话闱闆r下，采樣率應至少為信號頻率的10倍。

　　-存儲深度設置應足夠大，以捕捉完整的波形信息，尤其是在進行長時間觀測時。

　　2.數學運算與FFT：

　　-RTM3004提供多種數學運算功能，例如加、減、乘、除等，可以對測量信號進行進一步分析。

　　-使用FFT功能，可以將時域信號轉換為頻域信號，分析晶振的頻譜特性，檢測是否存在諧波或其他頻率成分。

　　波形觀測與分析

　　實時觀測

　　在設置完成后，示波器將開始捕捉并顯示晶振的波形。可以通過以下幾方面進行觀測與分析：

　　1.波形形狀：

　　-觀察波形的周期性和對稱性，理想情況下，晶振的輸出應為規則的正弦波或方波。

　　-檢查波形的上升時間和下降時間，以確保信號的快速切換特性。

　　2.頻率與周期：

　　-使用示波器的測量功能，直接讀取波形的頻率和周期。

　　-確認測量值與晶振的標稱值一致。例如，1MHz的晶振，其測量頻率應接近1MHz。

　　3.幅度與偏移：

　　-測量波形的峰峰值電壓和均值電壓，確保信號幅度在預期范圍內。

　　-檢查信號是否存在直流偏移，如果有，需進一步調查原因。

　　數據記錄與分析

　　1.波形保存：

　　-將關鍵波形保存到示波器的內存或外部存儲設備，以便后續分析或記錄。

　　-RTM3004支持多種文件格式，包括波形圖像、CSV文件等，方便后續使用。

　　2.波形分析：

　　-利用示波器的軟件或外部分析軟件，對保存的波形數據進行深入分析。

　　-進行參數化分析，例如諧波失真、頻譜分析等，評估晶振的整體性能。

　　通過使用羅德與施瓦茨RTM3004示波器，工程師可以高效、準確地測量和分析晶振的波形。RTM3004憑借其高帶寬、高采樣率和豐富的功能，為晶振波形測量提供了強大的支持。同時，其人性化設計和易用界面，使得測量過程更加簡便和高效，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
