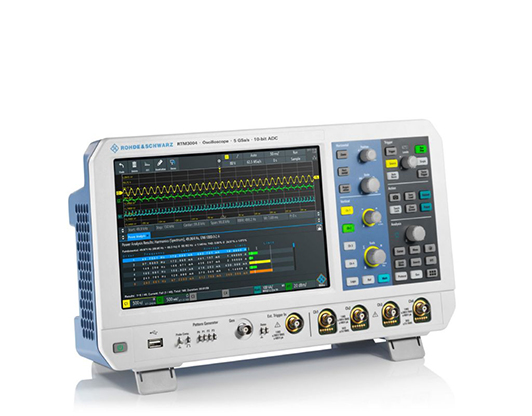

羅德與施瓦茨RTM3004示波器

　　特性和規格

　　帶寬：100 MHz

　　通道：4

　　采樣率：5 Gsample/s

　　最大存儲深度：80 Mpts

　　MSO選件：16個數字通道

　　特性和優勢

　　信號分析：快速獲取結果

　　10位模數轉換器，精度比傳統8位轉換器高4倍

　　更高的分辨率可顯示更多信號細節，例如開關電源的開關設備開啟和關斷時的電壓

　　分段存儲

　　40 Msample（標配）；80 Msample（交織模式）

　　同類示波器中一流的存儲深度，可捕獲更長的采集序列，以便獲得更詳細的分析結果

　　在全帶寬下采集時間更長

　　分段存儲：400 Msample，帶歷史功能

　　可分析較長觀測時間的信號序列，例如I2C或SPI通信協議信號

　　使用混合信號示波器選件進行邏輯分析

　　16個附加數字通道

　　同時捕獲和分析模擬和數字信號，例如確定模數轉換器輸入輸出之間的延遲

　　波形和碼型發生器

　　模擬和數字激勵生成

　　數據傳輸率最高達50 Mbit/s

　　可輸出任意波形和4位信號碼型，例如I2C、SPI、UART和CAN/LIN

　　數字電壓表

　　每個通道上的3位電壓表(DVM)和6位頻率計

　　同步測量，測量功能包括DC、AC+DC(RMS)和AC(RMS)

　　頻率分析模式

　　FFT功能，可分析長達128 kpoints的信號

　　光標測量和頻域自動設置

　　模板測試模式

　　快速顯示特定信號是否在規定的容差范圍內

　　評估被測設備的質量和穩定性，快速確定信號異常

　　當模板被違規時，測量停止，可觸發操作

　　電源應用的理想之選

　　10位分辨率，輕松查看電源信號細節

　　可測量開關關閉狀態下MOSFET的RDS(on)
