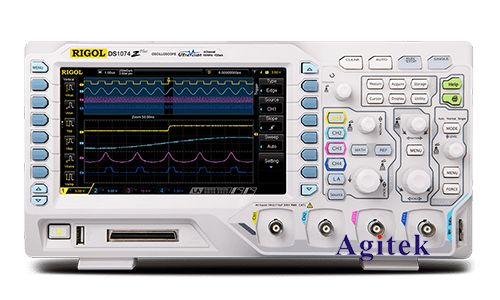

作為專業工程師，使用普源DS1054Z示波器進行電壓測量是我們?nèi)粘９ぷ髦蟹浅Ｖ匾囊徊糠帧＿@款示波器以其高性價比、強大的功能和易用的界面，深受廣大工程師的喜愛。下面我將詳細介紹如何正確使用DS1054Z進行電壓測量，以確保測量的準確性和高效性。

　　一、準備工作

　　1.設備檢查：

　　-電源連接：確保示波器連接到穩定的電源，并開啟電源開關。

　　-探頭檢查：檢查探頭是否完好無損，探頭類型（1X/10X）是否選擇正確，并進行校準。

　　-通道設置：確認所有要使用的通道是否處于激活狀態，并調整通道耦合（AC/DC），通常測量電壓時使用DC耦合。

　　2.探頭校準：

　　-校準連接：將探頭連接到示波器的校準端口。

　　-調整探頭補償：觀察波形是否平直，無明顯的過沖或欠沖，必要時調整探頭的補償電容。

　　二、基本操作步驟

　　1.連接探頭到被測電路：

　　-探頭接地：將探頭的接地夾子連接到電路的公共地。

　　-探頭尖端：將探頭尖端連接到被測點，確保接觸良好，避免松動或虛接。

　　2.通道配置：

　　-電壓范圍：根據被測信號的預期電壓，調整示波器的垂直偏移和電壓范圍，使信號位于屏幕的中間位置。

　　-時間基準：根據信號的頻率，調整時間基準（時基）設置，使一個完整的周期或多個周期能清晰地顯示在屏幕上。

　　-觸發設置：選擇合適的觸發源（通常為CH1），調整觸發電平，使示波器能夠穩定捕捉到重復的信號波形。

　　3.讀取和分析波形：

　　-波形測量：使用光標功能或自動測量功能，讀取峰峰值電壓、平均電壓、頻率等參數。

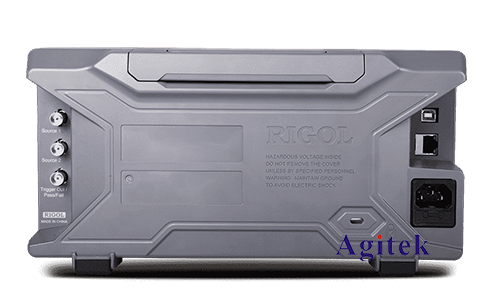

　　-數據保存：如果需要保存波形數據，可通過USB接口導出波形圖片或數據文件，便于后續分析。

　　三、進階操作技巧

　　1.使用數學功能：

　　-DS1054Z提供了豐富的數學運算功能，如加法、減法、乘法和FFT分析。使用這些功能可以對信號進行更深入的分析。例如，通過FFT分析，可以得到信號的頻譜成分。

　　2.應用示波器的串行解碼功能：

　　-對于需要調試串行通信協議（如I2C、SPI、UART）的工程師，DS1054Z的串行解碼功能非常有用。通過啟用并配置相應的解碼選項，可以實時解碼并顯示串行數據，極大地方便了調試工作。

　　3.利用自動測量功能：

　　-示波器提供了多種自動測量選項，如周期、頻率、占空比、上升時間和下降時間等。這些自動測量功能可以顯著提高測量效率和準確性，減少手動讀取數據的誤差。

　　4.設置波形記錄和回放：

　　-DS1054Z具備波形記錄和回放功能，可以記錄一定時間內的波形變化。這對于捕捉和分析間歇性或隨機發生的信號異常非常有幫助。

　　四、常見問題與解決方案

　　1.波形不穩定：

　　-觸發設置錯誤：檢查觸發源、觸發電平和觸發模式是否正確。

　　-探頭連接問題：確保探頭與被測點接觸良好，探頭接地夾子連接可靠。

　　2.測量值不準確：

　　-探頭衰減比設置錯誤：確認示波器和探頭的衰減比（如1X/10X）設置一致。

　　-校準問題：定期校準探頭和示波器，確保測量準確性。

　　3.顯示信號噪聲過大：

　　-接地環路：避免形成接地環路，確保單點接地。

　　-屏蔽和濾波：在高噪聲環境下使用屏蔽和濾波技術，減少外界干擾對信號的影響。

　　使用普源DS1054Z示波器進行電壓測量是工程師日常工作中的基礎技能。通過正確的操作和配置，可以準確地捕捉和分析各種電壓信號。無論是簡單的直流電壓測量，還是復雜的時域、頻域分析，DS1054Z都能提供強大的支持。希望這篇文章能幫助大家更好地掌握示波器的使用技巧，提高工作效率和測量精度，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
